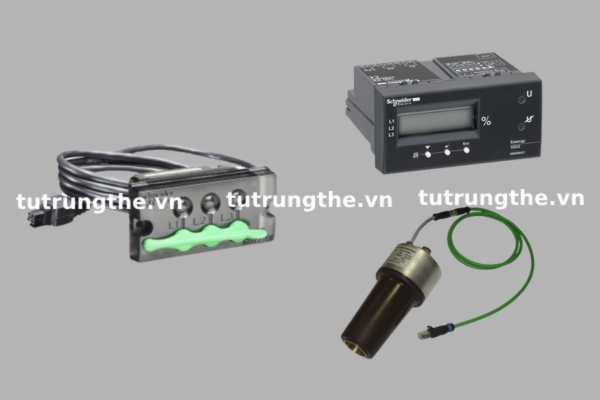

Trong hệ thống tủ RMU Schneider, các thiết bị giám sát và phát hiện điện áp đóng vai trò quan trọng nhằm đảm bảo an toàn, vận hành chính xác và nâng cao hiệu quả bảo trì hệ thống điện trung thế. Bài viết dưới đây sẽ giúp bạn tìm hiểu Các chỉ báo điện áp và rơ-le cho tủ RMU Schneider, bao gồm VPIS, VDS, cảm biến điện áp, rơ-le VD23, thiết bị đo lường và các tùy chọn cảm biến hiện đại như LPVT.

Hệ thống chỉ báo có áp: VPIS và VDS

Trong tất cả các ngăn (ngăn cáp, ngăn máy cắt, ngăn thanh cái…) của tủ RMU Schneider, hệ thống chỉ báo điện áp được tích hợp sẵn với khả năng:

Cảnh báo trực quan có/không có điện áp trước khi thao tác

Hỗ trợ khóa liên động nhằm ngăn thao tác sai khi có điện

Kết nối tín hiệu điều khiển tự động thông qua VPIS-VO

VPIS (Voltage Presence Indication System)

Tiêu chuẩn: IEC 62271-206

Phát hiện điện áp hiện diện thông qua đèn LED hiển thị.

VPIS-VO có khả năng xuất tín hiệu điện áp phục vụ cho các hệ thống:

Tự động đóng cắt nguồn

Hệ thống SCADA

Liên động an toàn vận hành

Được sử dụng rộng rãi trên các tủ RMU trong trạm kiosk, trạm phân phối trung thế 22/0.4kV.

VDS (Voltage Detecting System)

Tiêu chuẩn: IEC 61243-5

Cho phép người vận hành kiểm tra điện áp bằng bút thử chuyên dụng.

Tích hợp an toàn, không ảnh hưởng đến cách điện hoặc chức năng của tủ.

Lợi ích chính: VPIS và VDS giúp tránh thao tác nhầm khi cáp vẫn còn điện, giảm thiểu nguy cơ sự cố hồ quang điện, đặc biệt trong môi trường công nghiệp hoặc đô thị.

Cảm biến điện áp tích hợp và nắp cách điện

Trong tủ RMU Schneider, cảm biến điện áp được tích hợp bên trong các nắp cách điện bằng vật liệu cách nhiệt cao, có nhiệm vụ:

Truyền tín hiệu đến VPIS thông qua tụ chia điện dung 30 pF

Cảm biến điện áp có thể được bố trí cả ở phía thanh cái và phía cáp

Đây là cấu hình phổ biến trong các hệ thống đo lường điện áp không tiếp xúc giúp cách ly an toàn và bảo trì đơn giản hơn, đặc biệt phù hợp với yêu cầu tự động hóa lưới điện (Smart Grid).

Bộ kiểm tra đồng vị pha – Đảm bảo đồng bộ hóa lưới điện

Thiết bị kiểm tra đồng vị pha được sử dụng để đảm bảo các đầu cáp hoặc thanh cái khi đấu nối là cùng pha, giúp:

Phòng tránh hiện tượng ngắn mạch nội bộ khi chuyển mạch hoặc đấu nối lưới

Tăng độ tin cậy cho vận hành theo vòng (Ring Main) hoặc liên kết trạm

Rơ-le phát hiện điện áp VD23: Giám sát thông minh và linh hoạt

VD23 là một thiết bị phát hiện điện áp hiệu suất cao, giúp nâng cao khả năng giám sát trạng thái điện áp trong lưới phân phối trung áp.

Đặc điểm kỹ thuật nổi bật:

Dải điện áp: 3kV – 36kV

Tần số: 50/60 Hz

Hoạt động với 2 rơ-le:

R1: Phát hiện có điện áp

R2: Phát hiện mất điện áp

Tính năng đặc biệt:

Hai rơ-le tách biệt, cho phép sử dụng linh hoạt:

R1 điều khiển liên động

R2 dùng cho chuyển nguồn tự động

Tích hợp VPIS-VO: cung cấp tín hiệu điện áp đầu ra cho SCADA hoặc hệ thống bảo vệ

VD23 là lựa chọn lý tưởng cho trạm RMU không người trực, nơi đòi hỏi khả năng tự giám sát và điều khiển từ xa.

LPVT – Giải pháp cảm biến điện áp thế hệ mới cho RM6

LPVT (Low Power Voltage Transformer) là thế hệ cảm biến điện áp thông minh, nhỏ gọn và chính xác cao, thay thế hoàn hảo cho các biến áp truyền thống trong các ứng dụng hiện đại.

Ưu điểm vượt trội:

Cấp chính xác 0.5, phù hợp đo đếm năng lượng điện

Không có hiện tượng cộng hưởng, hoạt động ổn định trong dải rộng

Đo sóng hài hiệu quả, hỗ trợ phân tích chất lượng điện năng

Không cần ngắt điện khi thử nghiệm, tiết kiệm thời gian và chi phí bảo trì

Thiết bị đo lường điện áp VRT4: Giải pháp linh hoạt cho khu vực khắc nghiệt

VRT4 là một biến áp điện áp pha-đất được thiết kế cho các môi trường khắc nghiệt như nhà máy, khu công nghiệp nặng, trạm ven biển.

Thông số kỹ thuật tiêu chuẩn:
Điện áp sơ cấp: 6/3 đến 15/3 kV

Điện áp thứ cấp: 100/3 hoặc 110/3 V

Đầu ra định mức: 10VA cl0.2 và 30VA 3P

Chuẩn IEC: 61869-3

Lợi ích vận hành:

Dễ tháo lắp với phích cắm cáp loại T

Không cần cầu chì bảo vệ, giúp giảm chi phí bảo trì

Bảo vệ cách điện tuyệt đối, an toàn khi thao tác

Biến dòng kiểu xuyến ARC5: Nhỏ gọn và hiệu quả

ARC5 là biến dòng kiểu xuyến tích hợp sẵn cho các tủ RMU có không gian hạn chế, hỗ trợ:

Đo lường dòng điện và bảo vệ quá dòng

Lắp đặt linh hoạt, không cần tháo tủ

Thông số kỹ thuật:
Cách điện định mức: 0.72/3 kV

Khả năng chịu dòng ngắn mạch: 25kA/2s

Tỉ số biến dòng: 100/5 đến 600/5

Cấp chính xác: 0.2S, phù hợp bảo vệ và đo lường chính xác cao

Sự kết hợp giữa VPIS, VDS, cảm biến điện áp, rơ-le VD23, LPVT, VRT4 và ARC5 không chỉ giúp hệ thống tủ RMU Schneider hoạt động an toàn, chính xác và linh hoạt, mà còn mở rộng tiềm năng tích hợp tự động hóa và giám sát từ xa, hướng tới lưới điện thông minh trong tương lai.
