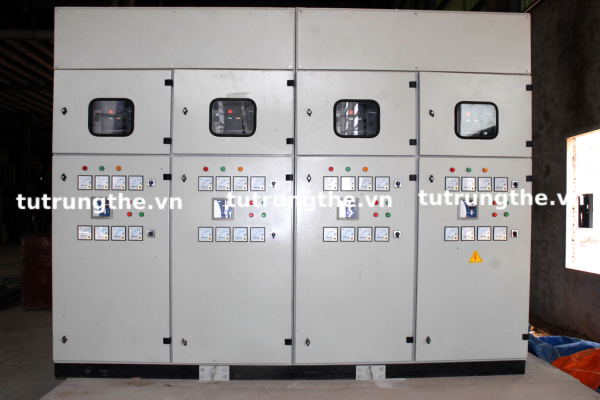

Các dòng tủ trung thế sơ cấp phổ biến hiện nay trên thị trường

Các dòng tủ trung thế sơ cấp phổ biến hiện nay trên thị trường

Trong hệ thống điện công nghiệp, việc lựa chọn tủ trung thế sơ cấp phù hợp đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn, tối ưu hiệu suất và tiết kiệm chi phí đầu tư. Trên thị trường hiện nay, có hai dòng tủ điện trung thế phổ biến nhất là tủ trung thế hợp bộ (Metal-clad) và tủ trung thế cách điện bằng khí (GIS). Mỗi loại đều có những đặc điểm kỹ thuật riêng biệt, phù hợp với từng ứng dụng cụ thể. Để hiểu rõ hơn, cùng chúng tôi tìm hiểu kĩ qua bài viết Các dòng tủ trung thế sơ cấp phổ biến hiện nay trên thị trường:

Tủ trung thế dạng hợp bộ (Metal-clad)

Tủ trung thế hợp bộ, hay còn gọi là tủ trung thế dạng kim loại chia ngăn, là loại tủ được thiết kế với các khoang chức năng riêng biệt như khoang máy cắt, khoang thanh cái, khoang cáp và khoang rơle. Các khoang này được ngăn cách bằng các vách kim loại có tiếp địa, giúp tăng độ an toàn trong vận hành.

Đặc điểm nổi bật của tủ Metal-clad:

Sử dụng cách điện bằng không khí hoặc epoxy.

Dễ dàng bảo trì và thay thế thiết bị trong từng khoang riêng biệt.

Đáp ứng tiêu chuẩn an toàn IEC 62271-200.

Thường sử dụng máy cắt chân không trung thế (VCB) cho các ứng dụng công nghiệp và trạm biến áp.

Ưu điểm:

Dễ vận hành, cấu hình linh hoạt.

An toàn cho người sử dụng nhờ cơ chế khóa liên động.

Giá thành thấp hơn so với tủ GIS.

Hạn chế:

Kích thước lớn, chiếm nhiều không gian lắp đặt.

Cần bảo trì định kỳ các tiếp điểm cơ khí.

Tủ cách điện bằng khí (GIS)

Tủ trung thế GIS (Gas Insulated Switchgear) là loại tủ điện trung thế sơ cấp sử dụng khí SF6 làm môi chất cách điện và dập hồ quang. Toàn bộ thiết bị đóng cắt, thanh cái và cách điện được tích hợp trong một vỏ kín bằng thép không gỉ.

Đặc điểm nổi bật của tủ GIS:

Thiết kế nhỏ gọn, tiết kiệm diện tích.

Không cần bảo trì thường xuyên do thiết kế kín khí.

Độ tin cậy cao, phù hợp với các hệ thống yêu cầu độ an toàn tuyệt đối.

Ưu điểm:

Tuổi thọ cao, hoạt động ổn định trong môi trường khắc nghiệt.

Không bị ảnh hưởng bởi bụi bẩn, độ ẩm hoặc côn trùng.

Tiết kiệm chi phí bảo trì lâu dài.

Hạn chế:

Chi phí đầu tư ban đầu cao.

Quá trình sửa chữa phức tạp nếu xảy ra hỏng hóc.

So sánh ưu – nhược điểm của từng loại

Tiêu chí	Tủ trung thế hợp bộ (Metal-clad)	Tủ GIS (Gas Insulated Switchgear)
Kích thước	Lớn, chiếm nhiều diện tích	Rất nhỏ gọn, phù hợp không gian hẹp
Cách điện	Không khí hoặc epoxy	Khí SF6
Mức độ an toàn	Cao, có ngăn cách từng khoang	Rất cao, thiết kế kín khí
Bảo trì	Dễ bảo trì, thay thế	Hạn chế bảo trì, chi phí cao nếu hỏng
Giá thành	Trung bình đến thấp	Cao
Ứng dụng	Trạm biến áp công nghiệp, nhà máy	Tòa nhà cao tầng, tàu điện ngầm, metro

Ứng dụng thực tế của từng dòng tủ

Tủ trung thế hợp bộ (Metal-clad):

Ứng dụng phổ biến trong trạm biến áp trung thế, nhà máy sản xuất, khu công nghiệp.

Phù hợp với môi trường dễ tiếp cận, không gian rộng và yêu cầu bảo trì thường xuyên.

Tủ trung thế GIS:

Được sử dụng tại các khu vực đô thị đông dân, tòa nhà cao tầng, trạm điện ngầm, nơi không gian bị giới hạn.

Thích hợp cho các công trình yêu cầu tủ trung thế cách điện cao cấp, hoạt động ổn định lâu dài.

Tùy theo đặc thù dự án, ngân sách và môi trường lắp đặt, khách hàng có thể lựa chọn tủ trung thế sơ cấp dạng hợp bộ hoặc cách điện khí GIS để tối ưu hiệu quả vận hành. Để được tư vấn giải pháp tủ điện trung thế phù hợp, hãy liên hệ với các đơn vị cung cấp thiết bị điện trung thế uy tín trên thị trường.
