Các loại đầu cáp thường được sử dụng cho tủ RM6 Schneider

Các loại đầu cáp thường được sử dụng cho tủ RM6 Schneider

Trong thời gian gần đây có rất nhiều khách hàng liên hệ chúng tôi nhờ tư vấn về các loại đầu cáp ngầm lắp tủ RM6 Schneider. Để giải đáp tốt nhất cho vấn đề trên, hôm nay chúng tôi sẽ cập nhật toàn bộ các thông tin tại bài viết các loại đầu cáp thường được sử dụng cho tủ RM6 Schneider. Hi vọng qua bài viết này sẽ giúp quý khách hàng có thêm các thông tin bổ giúp khi lựa chọn đầu cáp cho tủ trung thế RM6 Schneider tại công trình dự án của mình.

Ngoài ra, nếu quý khách hàng cần hỗ trợ tư vấn và báo giá các loại đầu cáp ngầm hay tủ RM6 Schneider, vui lòng liên hệ cho chúng tôi qua thông tin bên dưới:

Tìm hiểu về tủ RM6 Schneider: định nghĩa, chức năng, giá bán

Trước tiên chúng ta cùng tìm hiểu về định nghĩa của tủ RM6 Schneider. Tủ RM6 Schneider là một loại tủ vòng trung thế (Ring Main Unit – RMU) được sản xuất bởi thương hiệu Schneider Electric. Dòng tủ này được cách điện hoàn toàn bằng khí SF6, có thiết kế dạng module giúp bảo vệ và phân phối điện một cách an toàn, ổn định.

Tủ trung thế RM6 Schneider được phân chia thành nhiều loại khác nhau với các cấu hình như 1 ngăn, 2 ngăn, 3 ngăn, 4 ngăn, 5 ngăn (tùy theo nhu cầu), dòng điện định mức có thể lên tới 630A và điện áp hoạt động lên tới 24kV.

Chúc năng chính đầu tủ RM6 Schneider giúp bảo vệ và vận hành hệ thống điện trung thế an toàn, hiệu quả nhất. Một số các chức năng được xem là quan trọng như:

• Cung cấp và phân phối điện đến các phụ tải trong hệ thống điện trung thế
• Bảo vệ quá dòng, ngắn mạch nhờ máy cắt chân không (VCB) hoặc cầu dao phụ tải (LBS).
• Đảm bảo hệ thống hoạt động ổn định, giảm thiểu sự cố.
• Giúp luân chuyển nguồn điện giữa các trạm mà không làm gián đoạn cấp điện.
• Giúp theo dõi thông số điện áp, dòng điện, trạng thái đóng/cắt của tủ.
• Cho phép đấu nối cáp ngầm dễ dàng.

Giá bán tủ trung thế RM6 Schneider được chúng tôi cập nhật mới nhất tại bảng giá tủ trung thế Schneider chiết khấu cao, đầy đủ mẫu mã, kích thước.

Các loại đầu cáp ngầm lắp đặt tủ RMU RM6 Schneider

Tủ RM6 Schneider thuộc loại tủ trung thế Schneider là một trong những giải pháp đóng cắt và bảo vệ lưới điện phổ biến. Tủ RM6 Schneider sử dụng nhiều loại đầu cáp khác nhau, tùy thuộc vào loại sứ xuyên và dòng điện định mức. Dưới đây là tổng quan về các loại đầu cáp thường được sử dụng.

Sứ xuyên kiểu A – 200A (12.5kA/s, 31.5kA đỉnh, loại cắm Plug-in)

Sứ xuyên kiểu A được sử dụng trong các hệ thống có dòng điện danh định 200A. Đây là loại sứ xuyên cắm kiểu Plug-in, giúp dễ dàng lắp đặt và thay thế.

Các loại đầu cáp phù hợp:

• Đầu cáp Elbow Prysmian FMCE 250, tiết diện 16-95mm².
• Đầu cáp Elbow TE Raychem RSES-52xx, tiết diện 25-120mm².
• Đầu cáp Straight TE Raychem RSSS-52xx, tiết diện 25-95mm².

Ứng dụng: Thường được sử dụng trong ngăn Q của tủ RM6 Schneider, nơi có cầu dao phụ tải LBS kèm cầu chì bảo vệ máy biến áp.

Sứ xuyên kiểu A/M8

Sứ xuyên A/M8 là một biến thể của sứ xuyên kiểu A, có thiết kế đặc biệt để sử dụng với đầu cáp co nhiệt.

Loại đầu cáp phù hợp: Đầu cáp co nhiệt TE Raychem (EPKT+, EAKT+, RSRB), tiết diện 16-150mm².

Ứng dụng: Thường được sử dụng trong các hệ thống có yêu cầu đấu nối bằng đầu cáp co nhiệt thay vì loại Plug-in.

Sứ xuyên kiểu B – 400A (16kA/s, 40kA đỉnh, loại cắm Plug-in)

Sứ xuyên kiểu B được thiết kế cho hệ thống có dòng điện danh định 400A, hỗ trợ đấu nối bằng đầu cáp Elbow.

Các loại đầu cáp phù hợp:

• Đầu cáp Elbow Prysmian FMCE 400, tiết diện 70-300mm².
• Đầu cáp Elbow TE Raychem RSES-54xx, tiết diện 25-300mm².

Ứng dụng: Thường được sử dụng trong các hệ thống có yêu cầu dòng điện cao hơn 200A nhưng vẫn cần sự linh hoạt của đầu cáp dạng Plug-in.

Sứ xuyên kiểu C – 630A (25kA/s, 21kA/3s, 62.5kA đỉnh, kết nối bằng bu-lông M16)

Sứ xuyên kiểu C là loại sứ xuyên dành cho hệ thống 630A, có khả năng chịu dòng điện cao và sử dụng kết nối bu-lông M16 thay vì cắm kiểu Plug-in.

Các loại đầu cáp phù hợp:

• Đầu cáp T-Plug Prysmian FMCTs 400, tiết diện 70-300mm².
• Đầu cáp T-Plug TE Raychem RSTI-58xx, tiết diện 25-300mm².
• Đầu cáp co nhiệt TE Raychem (EPKT+, EAKT+, RSRB), tiết diện 16-300mm².

Ứng dụng: Phù hợp cho ngăn I, ngăn O của tủ RM6 Schneider, nơi yêu cầu dòng điện cao hơn 400A.

Giao diện đấu nối của các ngăn trong tủ RM6 Schneider

Ngăn Q (Cầu dao phụ tải LBS kèm chì bảo vệ máy biến áp): Giao diện đấu nối sứ xuyên kiểu A (200A) – Đấu nối đầu cáp Elbow, Straight

Ngăn I (Cầu dao phụ tải LBS 630A): Giao diện đấu nối sứ xuyên kiểu C (630A) – Đấu nối đầu cáp T-Plug

Ngăn O (Đấu nối cáp): Giao diện đấu nối sứ xuyên kiểu C (630A)

Ngăn D (Máy cắt 200A bảo vệ máy biến áp): Giao diện đấu nối phụ thuộc vào dòng định mức thanh cái & dòng cắt – Đấu nối đầu cáp Elbow, Straight

Ngăn B (Chuyển mạch với máy cắt 630A bảo vệ đường dây cấp nguồn): Giao diện đấu nối phụ thuộc vào dòng định mức thanh cái & dòng cắt – Đấu nối đầu cáp T-Plug

Thương hiệu đầu cáp T-Plug đấu nối ngăn I, ngăn B tủ RM6 Schneider

Đầu cáp T-Plug 3M

Tổng hợp toàn bộ các loại đầu cáp T-Plug 3M đầy đủ tiết diện từ 50mm2 – 240mm2:

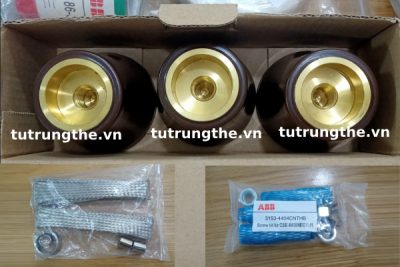

Đầu cáp T-Plug ABB

Tổng hợp toàn bộ các loại đầu cáp T-Plug ABB đầy đủ tiết diện từ 50mm2 – 300mm2:

Đầu cáp T-Plug Raychem

Tổng hợp toàn bộ các loại đầu cáp T-Plug Raychem TE đầy đủ tiết diện từ 35mm2 – 400mm2:

Đầu cáp T-Plug Prysmian

Tổng hợp toàn bộ các loại đầu cáp T-Plug Prysmian đầy đủ tiết diện từ 25mm2 – 630mm2:

Thương hiệu đầu cáp Elbow, Straight đấu nối ngăn Q, ngăn D tủ RM6 Schneider

Đầu cáp Elbow 3M

Tổng hợp toàn bộ các loại đầu cáp Elbow 3M đầy đủ tiết diện từ 50mm2 – 120mm2:

Đầu cáp Elbow ABB

Tổng hợp toàn bộ các loại đầu cáp Elbow ABB đầy đủ tiết diện từ 50mm2 – 120mm2:

Đầu cáp Elbow Raychem

Tổng hợp toàn bộ các loại đầu cáp Elbow Raychem TE đầy đủ tiết diện từ 25mm2 – 150mm2:

Đầu cáp Elbow Prysmian

Tổng hợp toàn bộ các loại đầu cáp thẳng Elbow Prysmian đầy đủ tiết diện từ 35mm2 – 150mm2:
