Trong hệ thống điện trung thế, tủ RMU Siemens 8DJH là một trong những dòng tủ được ưa chuộng nhờ vào thiết kế nhỏ gọn, độ an toàn cao và khả năng tích hợp nhiều chức năng. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo chi tiết và nguyên lý hoạt động của tủ Siemens 8DJH, đồng thời so sánh với các dòng tủ RMU trung thế khác trên thị trường.

Cấu tạo của tủ RMU Siemens 8DJH

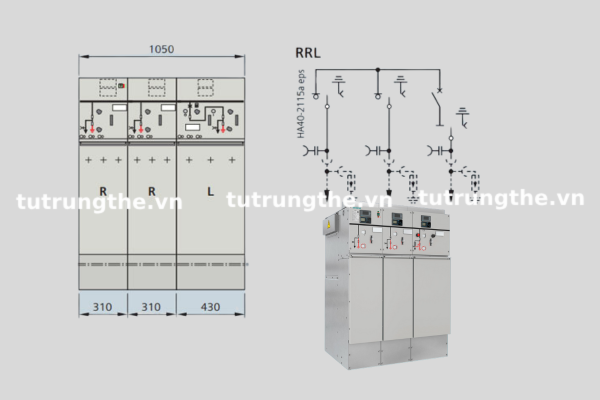

Tủ Siemens 8DJH là dòng tủ phân phối trung thế kín hoàn toàn, cách điện bằng khí SF6 hoặc vật liệu rắn (solid insulation), được sử dụng trong các ứng dụng từ 12kV đến 24kV. Tùy vào cấu hình, tủ có thể được lắp từ 2 đến 5 ngăn, phổ biến nhất là tủ RMU Siemens 3 ngăn gồm ngăn cáp, ngăn máy cắt và ngăn thanh cái.

Ngăn máy cắt, ngăn cáp, ngăn thanh cái

1. Ngăn máy cắt (Circuit Breaker Compartment):

Trang bị máy cắt chân không (Vacuum Circuit Breaker) hoặc dao cách ly tải (Load Break Switch).

Có thể thao tác bằng tay quay cơ khí hoặc motor điều khiển từ xa.

Máy cắt có thể tích hợp cảm biến dòng và áp, giúp giám sát từ xa qua SCADA.

2. Ngăn cáp (Cable Compartment):

Kết nối với đầu cáp co nguội hoặc co nhiệt, dùng để đấu nối với hệ thống điện bên ngoài.

Có thể lắp cảm biến dòng điện hoặc đầu đo điện áp để tích hợp cảnh báo sự cố.

Tủ thường đi kèm tiếp địa tự động, đảm bảo an toàn trong quá trình vận hành, bảo trì.

3. Ngăn thanh cái (Busbar Compartment):

Kết nối giữa các ngăn tủ RMU.

Thanh cái được bọc cách điện, giúp chống hồ quang và tăng độ an toàn.

Cho phép mở rộng module, dễ dàng đấu nối thêm tủ khi cần thiết.

Thiết bị bảo vệ và điều khiển đi kèm

Tủ 8DJH có thể được tích hợp sẵn các thành phần thông minh:

Relay bảo vệ kỹ thuật số (VD: SIPROTEC, Schneider Sepam…)

Bộ chỉ thị sự cố chạm đất và ngắn mạch (Fault Passage Indicator – FPI)

Motor điều khiển từ xa và cảm biến nhiệt độ, độ ẩm

Hệ thống SCADA hoặc gateway truyền thông Modbus/IEC 61850

Nguyên lý hoạt động của tủ 8DJH

Tủ Siemens 8DJH thực hiện nhiệm vụ chính là đóng/cắt mạch điện và bảo vệ lưới điện trung thế trong quá trình vận hành hoặc khi xảy ra sự cố.

Quá trình đóng/cắt mạch

Khi có yêu cầu cấp điện, máy cắt chân không hoặc dao cách ly tải được đóng lại.

Dòng điện từ thanh cái đi qua máy cắt, vào đầu cáp và đến các phụ tải.

Khi cần bảo trì hoặc thao tác cô lập, người vận hành có thể ngắt máy cắt, tiếp địa, khóa liên động an toàn.

Bảo vệ khi có sự cố

Khi phát hiện quá dòng, ngắn mạch hoặc chạm đất, relay sẽ gửi tín hiệu tới bộ truyền động để mở máy cắt.

Quá trình này diễn ra tự động, không cần thao tác thủ công.

Bộ chỉ thị sự cố sẽ phát tín hiệu (đèn LED nhấp nháy) tại ngăn bị lỗi, giúp kỹ thuật viên dễ dàng định vị.

Tủ 8DJH còn hỗ trợ kết nối với hệ thống điều khiển trung tâm, giúp giám sát dữ liệu thời gian thực, đồng thời thao tác từ xa trong điều kiện khẩn cấp.

So sánh với các loại RMU khác trên thị trường

Trên thị trường hiện nay, tủ RMU trung thế có rất nhiều chủng loại khác nhau đến từ các thương hiệu lớn. Trong đó, RMU Siemens 8DJH được đánh giá cao nhờ độ bền, tính linh hoạt và công nghệ hiện đại. Tuy nhiên, để giúp khách hàng dễ dàng lựa chọn, dưới đây là phần so sánh giữa RMU Siemens 8DJH và các dòng tủ RMU phổ biến như: RMU Entec, RMU TGE, RMU ABB SafeRing/SafePlus, và RMU Schneider RM6.

Tiêu chí	RMU Siemens 8DJH	RMU ABB SafeRing/SafePlus	RMU Schneider RM6	RMU Entec	RMU TGE
Cách điện	SF6 / Solid	SF6	SF6	Cách điện rắn	SF6
Thiết kế tủ	Modular mở rộng	Cố định hoặc mở rộng	Cố định	Modular mở rộng	Modular mở rộng
Máy cắt chính	Chân không VCB	Chân không VCB hoặc LBS	Chân không VCB hoặc LBS	VCB hoặc Solid Switch	VCB hoặc LBS
Tích hợp điều khiển từ xa	Có (SIPROTEC, SCADA…)	Có (REF615, SCADA)	Có (Sepam, Easergy)	Có (RTU iCU riêng)	Có (SCADA, RTU theo yêu cầu)
Khả năng mở rộng	Rất linh hoạt	Tương đối	Hạn chế	Rất linh hoạt	Linh hoạt
Ứng dụng phổ biến	Khu công nghiệp, trạm hợp bộ	Điện lực, khu dân cư	Nhà máy nhỏ	Điện mặt trời, công nghiệp	Trạm điện 22kV, nhà máy nội địa
Xuất xứ	Đức	Thụy Sĩ	Pháp	Hàn Quốc	Việt Nam
Mức giá tham khảo	Cao	Trung bình – cao	Trung bình	Trung bình	Cạnh tranh

Phân tích chi tiết theo từng tiêu chí

1. Cách điện

RMU Siemens 8DJH: Sử dụng SF6 hoặc cách điện rắn, an toàn, độ bền cao.

RMU Entec: Cách điện rắn toàn phần, thân thiện môi trường.

RMU ABB, RMU Schneider, RMU TGE: Dùng khí SF6, dễ bảo trì.

2. Thiết kế và mở rộng

RMU Siemens, Entec, TGE: Thiết kế modular, dễ mở rộng.

RMU Schneider RM6: Cố định, ít linh hoạt hơn.

3. Điều khiển từ xa

Siemens, Entec: Hỗ trợ tốt SCADA, RTU, relay thông minh (SIPROTEC, iCU…).

ABB, TGE, Schneider: Có hỗ trợ nhưng cần tùy chỉnh theo yêu cầu dự án.

4. Chi phí đầu tư

RMU Siemens 8DJH: Giá cao, phù hợp dự án cao cấp, yêu cầu chất lượng.

ABB, Schneider: Giá trung bình, dùng phổ biến trong trạm RMU 24kV điện lực.

Entec, TGE: Giá hợp lý, phù hợp các dự án tiết kiệm chi phí.

Nếu bạn đang tìm kiếm giải pháp tủ hợp bộ chất lượng cao, hãy cân nhắc lựa chọn tủ trung thế Siemens 8DJH – sản phẩm được hàng nghìn đơn vị thi công trên cả nước tin dùng.
