Cấu trúc phần cứng và module mở rộng của T300
Tủ điều khiển và thu thập dữ liệu T300 Schneider Electric là một giải pháp hiện đại trong hệ thống tự động hóa lưới điện phân phối. Với cấu trúc phần cứng linh hoạt và khả năng mở rộng module, T300 dễ dàng tích hợp trong các trạm điện trung thế, đặc biệt là các tủ RMU và máy cắt Recloser. Bài viết dưới đây sẽ giúp bạn hiểu rõ về Cấu trúc phần cứng và module mở rộng của T300, các ứng dụng linh hoạt trong thiết kế trạm.
Thành phần chính của T300
T300 bao gồm ba thành phần phần cứng chính: bộ điều khiển trung tâm CP300, các module I/O (BI, BO, AI) và module truyền thông CM300. Cấu trúc này giúp tách biệt chức năng, dễ dàng mở rộng và bảo trì.
Main Controller – CP300
CP300 là bộ xử lý trung tâm của hệ thống T300, thực hiện các chức năng chính sau:
Thu thập dữ liệu từ các thiết bị hiện trường (Recloser, RMU…)
Tính toán, xử lý tín hiệu và ra quyết định điều khiển
Giao tiếp với trung tâm SCADA thông qua các chuẩn truyền thông như IEC 60870-5-104, DNP3.0, hoặc IEC 61850
CP300 được thiết kế với độ bền cao, phù hợp cho các môi trường trạm biến áp không người trực.
Module I/O – BI, BO, AI
Các module đầu vào/đầu ra trong T300 bao gồm:
BI (Binary Input): Thu nhận tín hiệu trạng thái như báo vị trí dao cách ly, máy cắt…
BO (Binary Output): Điều khiển đóng/cắt thiết bị như máy cắt, dao cách ly…
AI (Analog Input): Đo lường các thông số như dòng, áp, công suất, tần số…
Nhờ cấu trúc module hóa, người dùng có thể dễ dàng bổ sung hoặc thay thế các kênh I/O tùy theo yêu cầu ứng dụng.
Module truyền thông – CM300
CM300 đóng vai trò là cầu nối giữa T300 với các thiết bị ngoại vi và hệ thống điều khiển trung tâm. Hỗ trợ nhiều giao thức truyền thông như:
RS232, RS485, Ethernet
Giao thức: IEC 61850, Modbus, DNP3.0
CM300 giúp kết nối mượt mà với các tủ RMU, Recloser Schneider, máy biến dòng (CT), máy biến điện áp (VT) hoặc các thiết bị giám sát năng lượng trong hệ thống.
Kiến trúc module mở rộng
Một trong những điểm mạnh của T300 Schneider là khả năng mở rộng theo kiến trúc module:
Mỗi bộ điều khiển CP300 có thể gắn kèm nhiều module I/O và truyền thông để phục vụ các cấu hình khác nhau.
Cho phép mở rộng từ 1 feeder đến nhiều feeder, đáp ứng yêu cầu từ tủ RMU 3 ngăn, tủ RMU Siemens 8DJH, đến các trạm hợp bộ Compact Substation.
Tính năng này phù hợp cho cả trạm điện mới và nâng cấp hệ thống hiện hữu.
Linh hoạt trong thiết kế trạm điện và RMU
T300 là lựa chọn lý tưởng cho nhiều mô hình thiết kế:

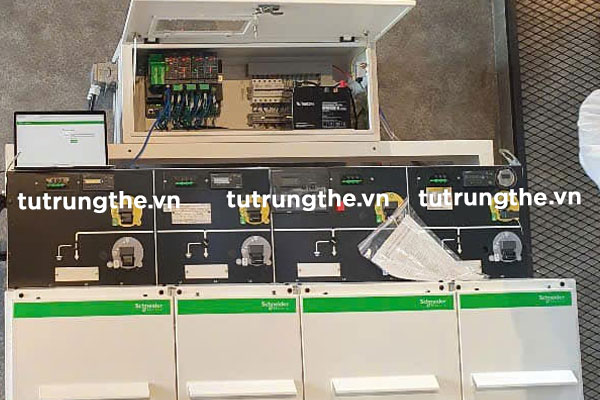

Tích hợp điều khiển và thu thập dữ liệu cho RMU như:
Tủ RMU Schneider RM6
Tủ RMU Siemens 8DJH
Tủ RMU ABB SafeRing/SafePlus
Điều khiển máy cắt tự đóng lại (Recloser) như:
Recloser Schneider U27
Recloser Entec
Recloser ABB RVC
Tương thích với thiết bị trung thế thông minh (Smart MV switchgear) trong các hệ thống Smart Grid hoặc lưới điện thông minh đô thị.
Sự linh hoạt này giúp các nhà đầu tư, kỹ sư thiết kế và nhà thầu dễ dàng tùy biến hệ thống theo yêu cầu cụ thể, đảm bảo an toàn – ổn định – tối ưu hóa chi phí.
