SCADA L500 là hệ thống giám sát điều khiển trung tâm được ứng dụng rộng rãi trong các trạm biến áp không người trực, trạm trung thế RMU, và các hệ thống phân phối điện tự động hóa. Một trong những điểm mạnh nổi bật của SCADA L500 chính là khả năng tùy biến giao diện giám sát (HMI) và hỗ trợ hiển thị trạng thái thiết bị trực quan, thông minh. Cùng xem chi tiết qua bài viết Giao diện giám sát (HMI) và khả năng tùy biến của SCADA L500 bên dưới:

Thiết kế giao diện giám sát

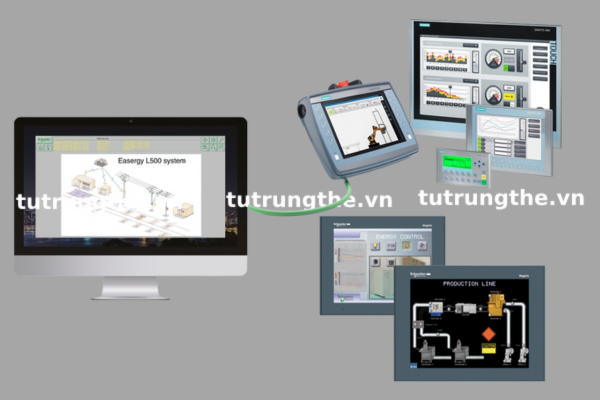

Giao diện HMI trong hệ thống SCADA L500 được thiết kế trực quan, sinh động, mô phỏng theo sơ đồ vận hành thực tế của từng trạm điện. Điều này giúp kỹ sư vận hành dễ dàng theo dõi trạng thái, thực hiện thao tác điều khiển và xử lý sự cố một cách nhanh chóng.

One-line diagram

One-line diagram là sơ đồ một sợi – thành phần cốt lõi trong giao diện HMI. Sơ đồ được hiển thị dạng đồ họa, với các ký hiệu thiết bị điện tiêu chuẩn như: Máy cắt Recloser, Tủ RMU, Máy cắt VCB, DAO (Dao cách ly)…

Đặc điểm nổi bật của One-line diagram trong SCADA L500:

Hiển thị động: màu sắc, biểu tượng thay đổi theo trạng thái thiết bị.

Tích hợp điều khiển từ xa: thao tác đóng/cắt thiết bị trực tiếp trên sơ đồ.

Giao diện linh hoạt: dễ dàng mở rộng hoặc tinh chỉnh theo từng trạm.

Thiết bị đóng cắt, Recloser, VCB, RMU…

Hệ thống hỗ trợ tích hợp và giám sát đa dạng thiết bị đóng cắt từ nhiều hãng như:

Recloser Schneider U27 – dòng máy cắt tự động đóng lại, hỗ trợ giám sát qua Modbus RTU/TCP.

Máy cắt VCB trung thế – giao tiếp tốt với SCADA thông qua IED hoặc relay bảo vệ số.

Tủ trung thế RMU Schneider RM6, Tủ RMU Siemens 8DJH, Tủ RMU ABB SafeRing/SafePlus – đều được SCADA L500 hỗ trợ mô phỏng đồ họa chi tiết, trạng thái đóng/cắt, báo lỗi.

Tính tương thích của SCADA L500 với các thiết bị điện trung thế phổ biến trên thị trường là điểm mạnh lớn, đảm bảo hệ thống mở, dễ tích hợp cho các đơn vị điện lực.

Hiển thị cảnh báo và trạng thái thiết bị

Một chức năng không thể thiếu trong hệ thống SCADA L500 chính là giám sát và cảnh báo lỗi theo thời gian thực. Giao diện HMI hỗ trợ:

Hiển thị màu sắc theo trạng thái (mở, đóng, lỗi, offline…).

Cảnh báo bằng pop-up, âm thanh, nhật ký lỗi.

Lưu trữ lịch sử sự kiện, cảnh báo giúp truy vết và đánh giá vận hành.

Chức năng này đặc biệt quan trọng trong việc quản lý hệ thống điện trung thế, giúp phát hiện sớm bất thường và đưa ra phương án xử lý kịp thời.

Tùy chỉnh theo nhu cầu vận hành từng đơn vị điện lực

SCADA L500 hỗ trợ tùy chỉnh cấu hình theo từng yêu cầu cụ thể:

Giao diện đa ngôn ngữ, tùy biến màu sắc, bố cục, biểu tượng.

Phân quyền người dùng: giám sát, vận hành, kỹ thuật, quản lý.

Thiết lập logic cảnh báo, cấu hình trạm theo tiêu chuẩn nội bộ của từng điện lực tỉnh, thành phố.

Ngoài ra, SCADA L500 còn dễ dàng kết nối với hệ thống DMS, GIS, Hệ thống đo xa AMR/AMI, phù hợp với xu hướng chuyển đổi số ngành điện.
