Recloser BH System là một trong những dòng máy cắt Recloser trung thế hiện đại, được ứng dụng phổ biến trong các lưới điện phân phối tại Việt Nam nhờ tính năng tự động đóng cắt, bảo vệ và cô lập sự cố nhanh chóng. Để thiết bị hoạt động hiệu quả và đảm bảo an toàn, việc lắp đặt và cấu hình đúng quy trình là yếu tố then chốt. Bài viết sau sẽ giúp bạn nắm rõ từng bước, Hướng dẫn lắp đặt và cấu hình Recloser BH System cũng như cấu hình hệ thống điều khiển phù hợp với lưới điện thực tế.

Chuẩn bị thiết bị và kiểm tra trước khi lắp

Trước khi tiến hành lắp đặt Recloser BH System, cần chuẩn bị đầy đủ các thiết bị và phụ kiện theo yêu cầu kỹ thuật:

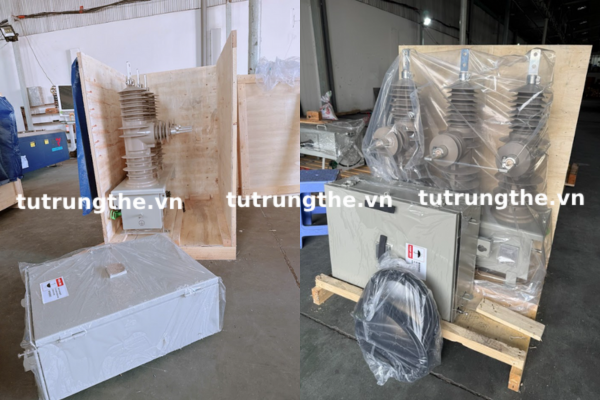

Thiết bị Recloser BH System gồm cụm máy cắt, tủ điều khiển, dây kết nối và cáp điều khiển.

Cột đỡ hoặc khung giá ngoài trời phù hợp với địa hình và độ cao lắp đặt.

Các thiết bị phụ trợ như: đầu cáp trung thế, bộ chống sét van, dây tiếp địa, bu lông, giá đỡ…

Cần thực hiện các bước kiểm tra sau trước khi lắp:

Kiểm tra ngoại quan thiết bị: không móp méo, không rỉ sét, đầy đủ tem mác.

Đo điện trở cách điện giữa các pha và vỏ thiết bị.

Kiểm tra độ chắc chắn của các tiếp điểm và kết nối bên trong tủ điều khiển.

Quy trình lắp đặt ngoài trời an toàn

Việc lắp đặt Recloser BH System ngoài trời cần tuân thủ nghiêm ngặt quy trình kỹ thuật để đảm bảo an toàn cho người và thiết bị:

Chọn vị trí lắp đặt hợp lý: Cao ráo, thông thoáng, tránh khu vực ngập úng, sạt lở hoặc dễ tiếp xúc người qua lại.

Cố định Recloser lên cột hoặc khung giá bằng bulong chắc chắn, đảm bảo thiết bị nằm đúng chiều dòng điện.

Lắp đầu cáp trung thế: Sử dụng đầu cáp chất lượng như Đầu cáp co nguội RST Schneider, Đầu cáp 3M 24kV để đảm bảo độ kín và cách điện.

Đấu nối dây điều khiển từ Recloser đến tủ điều khiển BH System, kiểm tra kỹ từng điểm tiếp xúc.

Thiết lập tiếp địa an toàn với điện trở ≤ 10 ohm, sử dụng dây đồng ≥ 35mm².

Lắp bộ chống sét lan truyền cho cả đường điện và tín hiệu để bảo vệ tủ điều khiển.

Toàn bộ quá trình cần có người giám sát kỹ thuật và sử dụng thiết bị bảo hộ đúng quy định.

Cấu hình bộ điều khiển BH System

Tủ điều khiển của Recloser BH System đóng vai trò thiết lập các tham số bảo vệ, thời gian đóng cắt, đồng bộ tín hiệu SCADA và hiển thị trạng thái hoạt động của thiết bị.

Các bước cấu hình tủ điều khiển BH System:

Kết nối máy tính với tủ điều khiển thông qua cổng RS232 hoặc Ethernet.

Mở phần mềm cấu hình chuyên dụng, chọn đúng model thiết bị.

Thiết lập:

Thời gian đóng lại (Reclose Time): từ 0,3 đến 5 giây tùy chế độ.

Ngưỡng bảo vệ quá dòng, chạm đất: theo sơ đồ bảo vệ trạm.

Chế độ làm việc: tự động/điều khiển từ xa.

Khai báo địa chỉ thiết bị trong hệ thống SCADA hoặc RTU.

Kiểm tra vận hành thử và hiệu chỉnh thông số

Trước khi đóng điện chính thức, cần tiến hành các bước kiểm tra vận hành thử:

Mô phỏng tín hiệu sự cố để kiểm tra khả năng đóng cắt đúng của Recloser.

Hiệu chỉnh thông số bảo vệ theo yêu cầu cụ thể của từng lưới điện.

Kiểm tra khả năng giao tiếp SCADA: gửi/nhận lệnh, báo trạng thái, truyền dữ liệu.

Ghi lại các thông số cấu hình và sao lưu file cấu hình phục vụ bảo trì sau này.

Trong quá trình kiểm tra, nếu có bất kỳ cảnh báo nào từ tủ điều khiển, cần xử lý triệt để trước khi đưa thiết bị vào sử dụng chính thức.

Những lưu ý quan trọng khi đưa vào hoạt động

Sau khi hoàn tất lắp đặt và cấu hình, Recloser BH System cần được vận hành và bảo trì đúng cách để đảm bảo hiệu quả lâu dài:

Không đóng/cắt liên tục trong thời gian ngắn để tránh gây tổn hại tiếp điểm.

Kiểm tra định kỳ hệ thống tiếp địa, dây dẫn, khả năng đóng cắt.

Đảm bảo nguồn cấp tủ điều khiển luôn ổn định (24VDC hoặc 48VDC tuỳ model).

Lưu trữ file cấu hình và nhật ký sự cố để tiện tra cứu khi cần.

Ngoài ra, khi thay thế thiết bị hoặc nâng cấp phần mềm, cần thực hiện dưới sự giám sát của kỹ sư kỹ thuật được đào tạo từ hãng hoặc nhà phân phối uy tín.
