Hướng dẫn lắp đặt và vận hành Recloser Schneider

Hướng dẫn lắp đặt và vận hành Recloser Schneider

Trong quá trình triển khai các hệ thống điện trung thế, thiết bị đóng cắt tự động đóng vai trò then chốt trong việc đảm bảo an toàn và ổn định vận hành. Để sử dụng thiết bị một cách hiệu quả, việc nắm rõ Hướng dẫn lắp đặt và vận hành Recloser Schneider là điều vô cùng cần thiết đối với các kỹ sư điện, nhà thầu và đơn vị bảo trì trong ngành điện lực hiện nay.

Chuẩn bị trước khi lắp đặt Recloser Schneider

Trước khi tiến hành lắp đặt máy cắt Recloser Schneider, cần chuẩn bị đầy đủ về nhân lực, vật tư và kiểm tra điều kiện hiện trường:

Khảo sát vị trí lắp đặt: Đảm bảo nền móng vững chắc, đủ khoảng cách an toàn theo tiêu chuẩn đối với thiết bị đóng cắt trung thế.

Kiểm tra thiết bị: Đối chiếu thông số kỹ thuật, tình trạng đóng gói của Recloser Schneider U27, Recloser Schneider U-series hoặc các mẫu tương đương đã nhập kho.

Dụng cụ cần thiết: Cần có các thiết bị chuyên dụng như đồng hồ cách điện, thiết bị đo điện áp, dụng cụ siết lực…

Ngoài ra, cần xem xét các thiết bị phụ trợ như tủ RMU Schneider, tủ điều khiển trung thế, đảm bảo tính đồng bộ trong hệ thống.

Quy trình lắp đặt cơ bản Recloser trung thế Schneider

Quy trình lắp đặt Recloser trung thế Schneider cần tuân theo hướng dẫn của nhà sản xuất và các tiêu chuẩn kỹ thuật Việt Nam hiện hành:

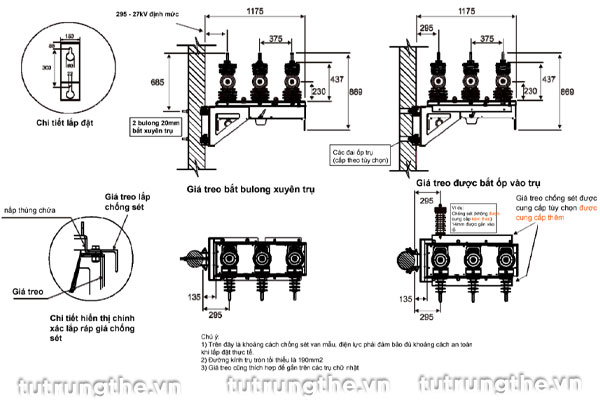

Bước 1: Định vị và cố định thiết bị

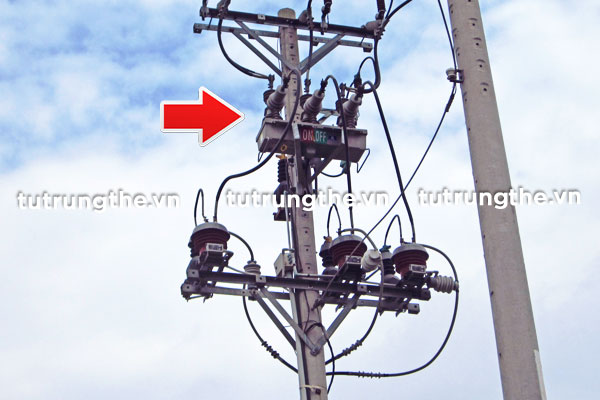

• Đặt Recloser Schneider đúng vị trí đã khảo sát, sử dụng bu lông cố định lên trụ bê tông hoặc giá đỡ.
• Đảm bảo hướng thiết bị phù hợp với chiều dòng điện và dễ quan sát khi vận hành.

Bước 2: Kết nối cáp điện

• Kết nối đầu cáp vào các đầu cực theo sơ đồ đi dây, sử dụng các đầu cáp trung thế phù hợp.
• Đối với các ứng dụng có sử dụng tủ RMU trung thế như tủ RM6 Schneider hoặc tủ 8DJH Siemens, đảm bảo đấu nối đúng điểm cấp và điểm phân đoạn

Bước 3: Nối đất và tiếp địa

• Tiếp địa chắc chắn tại điểm tiếp địa trung tâm để đảm bảo an toàn vận hành, giảm nguy cơ phóng điện

Kiểm tra và hiệu chỉnh sau lắp đặt Recloser Schneider

Sau khi hoàn thành việc lắp đặt, tiến hành kiểm tra và hiệu chỉnh như sau:

Kiểm tra điện cách và thông mạch:

Dùng đồng hồ Megger kiểm tra cách điện giữa các pha và pha – đất.

Đo điện trở tiếp địa, đảm bảo nhỏ hơn 4 ohm.

Nạp nguồn thử và test chức năng:

Nạp nguồn điều khiển cho thiết bị Recloser Schneider.

Kiểm tra các chức năng đóng, cắt, bảo vệ quá dòng, bảo vệ đất… bằng phần mềm cấu hình đi kèm (thường là EcoStruxure Power cho các dòng Schneider Electric).

Ghi nhận thông số và lưu trữ cấu hình vận hành.

Hướng dẫn vận hành và bảo trì định kỳ Recloser Schneider

Recloser Schneider được thiết kế cho tuổi thọ vận hành cao, nhưng để duy trì hiệu suất, cần thực hiện vận hành và bảo trì định kỳ như sau:

Vận hành ban đầu:

Đảm bảo người vận hành được huấn luyện đúng kỹ thuật.

Kiểm tra trạng thái đóng/cắt trước khi thao tác điều khiển từ xa hoặc tại chỗ.

Theo dõi cảnh báo và dữ liệu thiết bị qua hệ thống SCADA (nếu có).

Bảo trì định kỳ:

Vệ sinh tủ điều khiển, siết lại các đầu nối.

Kiểm tra độ mài mòn tiếp điểm (nếu là dòng có thể bảo trì).

Đối với các sản phẩm có trong danh mục thiết bị điện Schneider, thời gian bảo trì khuyến nghị là mỗi 6 tháng/lần hoặc sau mỗi 100 lần đóng/cắt.

Những lưu ý khi làm việc với thiết bị cao thế

Khi thao tác với thiết bị đóng cắt trung thế như Recloser Schneider, người vận hành cần tuân thủ nghiêm ngặt các quy tắc an toàn:

Mặc đầy đủ đồ bảo hộ, bao gồm găng tay cách điện, nón cách điện, kính bảo hộ.

Luôn kiểm tra không có điện bằng thiết bị đo tin cậy trước khi thao tác.

Không làm việc một mình khi thao tác trên lưới trung thế hoặc thiết bị cao thế.

Đảm bảo có sơ đồ điện, bảng cảnh báo và khóa liên động trước khi thực hiện đóng/cắt thủ công.
