Hướng dẫn Vận hành Máy cắt tụ bù trung thế PS ABB Hitachi

Hướng dẫn Vận hành Máy cắt tụ bù trung thế PS ABB Hitachi

Máy cắt tụ bù trung thế dòng PS của ABB Hitachi là thiết bị chuyên dùng để đóng cắt các nhóm tụ bù trong hệ thống điện trung thế. Thiết bị được thiết kế nhỏ gọn, tuổi thọ cao và khả năng đóng cắt nhanh chóng, đảm bảo an toàn, ổn định cho hệ thống tụ bù. Để hiểu rõ hơn về Hướng dẫn Vận hành Máy cắt tụ bù trung thế PS ABB Hitachi, cùng theo dõi chi tiết ở bài viết bên dưới

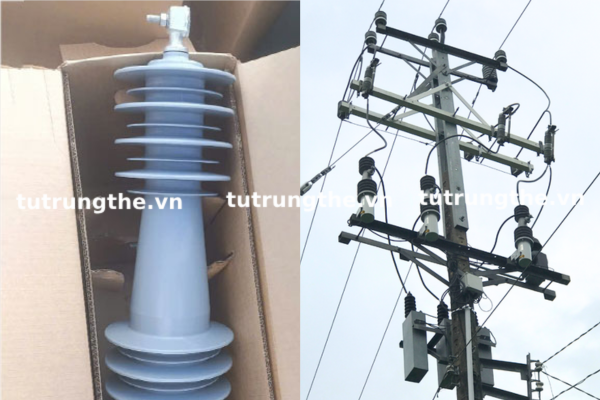

Cấu tạo và ứng dụng Máy cắt tụ bù trung thế PS ABB Hitachi

Máy cắt tụ bù trung thế PS được thiết kế đặc biệt để đóng cắt tụ bù một cách an toàn và hiệu quả.

Thiết kế kiểu chân không (vacuum interrupter) giúp cắt dòng nhanh, không gây hồ quang, giảm mài mòn tiếp điểm.

Được sử dụng rộng rãi trong các tủ tụ bù trung thế, hệ thống bù công suất phản kháng trong công nghiệp và trạm biến áp.

Hướng dẫn vận hành an toàn

Lưu ý quan trọng khi vận hành: Việc vận hành không đúng cách có thể gây nguy hiểm đến tính mạng. Vui lòng đọc kỹ hướng dẫn và chỉ để người có chuyên môn thực hiện thao tác.

Chỉ vận hành khi đã hiểu rõ các bước thao tác.

Khi thao tác bằng tay, cần đảm bảo không có điện áp cao trong tủ.

Đảm bảo điện áp chạm không vượt quá:

50 V trong vòng 5 phút (theo AS/IEEE)

75 V trong vòng 30 phút (theo IEC)

Tín hiệu điều khiển và thao tác máy cắt

Tín hiệu điều khiển điện từ:

Cần sử dụng xung điều khiển điện với thời gian tối thiểu 200 ms.

Không sử dụng công tắc thường (On/Off) hoặc tiếp điểm rơ-le không chuyên dụng.

Nên sử dụng bộ điều khiển có cách ly và tín hiệu ổn định như CG900 hoặc PLC.

Tín hiệu đóng/mở liên tục hoặc không đúng thời lượng sẽ gây lỗi hoặc làm hỏng cơ cấu máy cắt.

Điều khiển bằng tay (trong trường hợp đặc biệt)

Khi không có điện điều khiển, có thể thao tác bằng cần cơ.

Lực kéo theo phương dọc tối thiểu: 10 kg.

Tuyệt đối không thao tác cơ khi tủ đang có điện.

Điều khiển thông qua Bộ điều khiển CG900

CG900 là thiết bị điều khiển chuyên dụng được ABB khuyến nghị dùng kèm máy cắt PS.

Ưu điểm:

Hiển thị trạng thái đóng/mở.

Cảnh báo lỗi và chẩn đoán hoạt động.

Giao tiếp truyền thông như Modbus/DNP3.0.

Có thể điều khiển từ xa qua phần mềm CapLink.

Các tiếp điểm phụ và chức năng

Máy cắt PS được trang bị tiếp điểm phụ hành trình để xác định trạng thái:

HY – tiếp điểm phụ truyền thống.

N/O – Normally Open (tiếp điểm thường hở).

N/C – Normally Closed (tiếp điểm thường đóng).

Dùng cho các mục đích như:

Gửi tín hiệu về hệ thống SCADA.

Điều khiển logic liên động.

Bảo vệ thiết bị liên quan.

Cấp nguồn điều khiển

Điện áp điều khiển: 48 VDC (có thể dùng 110/220VDC nếu được tích hợp bộ chuyển đổi)

Dòng khởi động cần thiết: khoảng 1–2 A, thời gian ngắn.

Nguồn cấp cần đảm bảo ổn định, tránh sụt áp.

Lưu trữ năng lượng thao tác cuối

Máy cắt PS có cơ chế tự tích năng lượng để đảm bảo có thể thực hiện một thao tác cuối cùng khi mất điện điều khiển.

Khi thao tác này được kích hoạt, máy vẫn thực hiện đóng/mở ngay cả khi dòng điều khiển chỉ còn 100 mA.

Thử nghiệm – Kiểm tra định kỳ

Trước khi đưa vào vận hành chính thức hoặc sau khi bảo trì:

Kiểm tra cơ học: thao tác tay đóng/mở nhiều lần, đảm bảo trơn tru, không kẹt.

Kiểm tra điện: cấp nguồn điều khiển và thử thao tác đóng/mở.

Đảm bảo tín hiệu phản hồi từ tiếp điểm phụ chính xác.

Việc vận hành đúng quy trình và sử dụng các thiết bị điều khiển tương thích như CG900 giúp đảm bảo độ tin cậy, an toàn và hiệu quả lâu dài cho máy cắt tụ bù trung thế PS ABB Hitachi.
