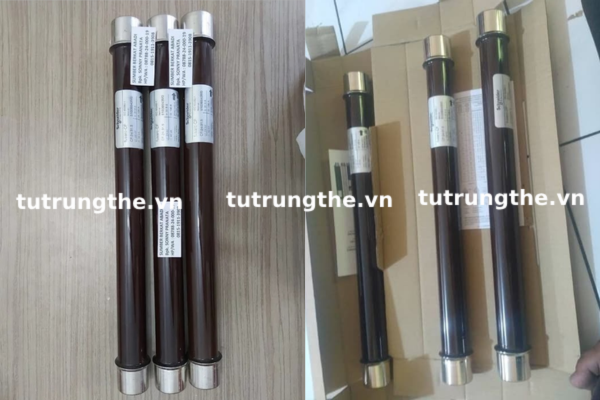

Lựa chọn cầu chì ống cho tủ RMU Schneider

Lựa chọn cầu chì ống cho tủ RMU Schneider

Trong hệ thống điện trung thế, tủ RMU Schneider (Ring Main Unit) đóng vai trò quan trọng trong việc bảo vệ, điều khiển và phân phối điện năng một cách an toàn và liên tục. Để đảm bảo khả năng bảo vệ tối ưu, một thành phần không thể thiếu của tủ RMU là cầu chì ống – thiết bị bảo vệ chống quá dòng, ngắn mạch cho máy biến áp và lưới điện trung thế. Bài viết này sẽ hướng dẫn bạn cách lựa chọn cầu chì ống cho tủ RMU Schneider theo đúng tiêu chuẩn kỹ thuật, đảm bảo sự vận hành an toàn và hiệu quả.

Tầm quan trọng của cầu chì trong tủ RMU Schneider

Cầu chì ống trung thế có chức năng ngắt mạch khi dòng điện vượt quá giới hạn cho phép, bảo vệ thiết bị như máy biến áp, cáp điện, và các thiết bị đóng cắt khác khỏi hư hỏng do sự cố. Việc lựa chọn đúng loại và thông số cầu chì không những đảm bảo an toàn vận hành, mà còn kéo dài tuổi thọ cho toàn bộ hệ thống điện trung thế.

Khi nào cần thay thế cầu chì trong tủ RMU Schneider?

Theo khuyến nghị từ tiêu chuẩn IEC, khi một trong ba cầu chì nổ hoặc đứt, cần phải thay thế cả ba để đảm bảo sự đồng đều về đặc tính và hiệu quả bảo vệ. Việc chỉ thay một cầu chì duy nhất có thể dẫn đến mất cân bằng pha, gây ảnh hưởng xấu đến hoạt động của tủ RMU và thiết bị được bảo vệ.

Các tiêu chí lựa chọn cầu chì ống cho RMU Schneider

Việc lựa chọn đúng cầu chì bảo vệ máy biến áp phụ thuộc vào nhiều yếu tố. Dưới đây là các tiêu chí chính cần cân nhắc:

Điện áp làm việc (Ur): là điện áp định mức của hệ thống RMU.

Công suất máy biến áp (kVA): cầu chì phải phù hợp với dòng tải tương ứng.

Khả năng tỏa nhiệt của cầu chì: ảnh hưởng đến hiệu suất và tuổi thọ.

Nhà sản xuất và công nghệ chế tạo cầu chì: quyết định độ chính xác, độ tin cậy và khả năng tương thích với tủ RMU.

Nhiệt độ môi trường làm việc: bảng định mức áp dụng trong khoảng từ –25°C đến <40°C.

Kiểu cầu chì phù hợp cho RMU Schneider

Schneider Electric khuyến nghị sử dụng cầu chì ống kiểu Fusarc CF hoặc SIBA cho các dòng tủ RM6, tủ RMU Schneider. Cầu chì Fusarc CF tuân theo tiêu chuẩn kích thước IEC 60282-1, phù hợp lắp đặt trong ngăn cầu chì của RMU, với hoặc không có chốt tác động (striker pin).

Lựa chọn cầu chì theo bảng định mức

Để thuận tiện cho kỹ sư và đơn vị thi công, Schneider đã cung cấp bảng lựa chọn định mức cầu chì dựa trên điện áp làm việc (kV) và công suất máy biến áp (kVA).

Ví dụ: Bảo vệ một máy biến áp 400 kVA, điện áp 10 kV

→ Tra theo bảng: Định mức cầu chì ống = 50 A

Bảng lựa chọn cầu chì ống theo định mức máy biến áp và điện áp làm việc

Ur	Ir	L	Ø	K lg
(kV)	(A)	(mm)	(mm)	(kg)
12	10 to 25	292	50,5	1,2
	31.5 to 40	292	55	1,8
	50 to 100	292	76	3,2
	125	442	86	5
24	10 to 25	442	50.5	1,7
	31.5 to 40	442	55	2,6
	50 to 80	442	76	4,5
	100	442	86	5,7

Tiêu chuẩn áp dụng cho cầu chì RMU Schneider

Cầu chì được Schneider khuyến nghị sử dụng phải tuân thủ các tiêu chuẩn quốc tế:

IEC 60282-1: Cầu chì cho hệ thống điện trên 1kV

IEC 62271-105: Thiết bị đóng cắt phối hợp (thay thế IEC 60420)

DIN 43625: Chuẩn kích thước và tính tương thích cầu chì

Khuyến nghị kỹ thuật

Luôn kiểm tra kích thước và loại cầu chì phù hợp với RMU trước khi lắp đặt.

Trong môi trường có nhiệt độ trên 40°C, nên tham khảo thêm ý kiến từ nhà sản xuất để hiệu chỉnh định mức cầu chì.

Cần đảm bảo tương thích giữa cầu chì và bộ cắt tải, tránh các trường hợp hở mạch, cháy nổ do sai lệch dòng cắt.

Khi lắp đặt ngoài trời hoặc trong điều kiện đặc biệt, cần tính toán chính xác dòng tải – dòng ngắn mạch để chọn đúng loại cầu chì.

Việc lựa chọn đúng cầu chì ống cho tủ RMU Schneider không chỉ đảm bảo an toàn và hiệu quả cho hệ thống điện trung thế, mà còn giúp tối ưu hóa tuổi thọ thiết bị, giảm thiểu rủi ro vận hành và duy trì độ tin cậy cho lưới điện.
