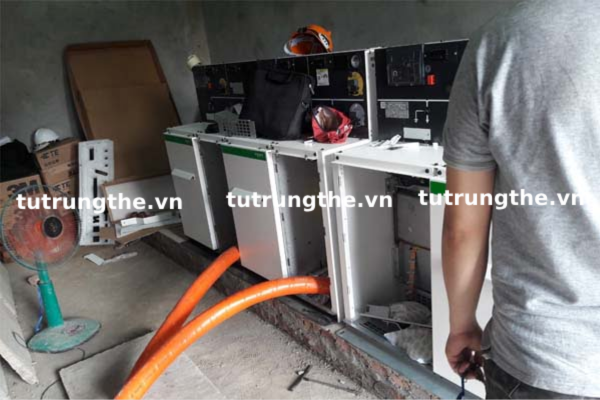

Mở rộng tủ trung thế có thiết bị đóng cắt

Mở rộng tủ trung thế có thiết bị đóng cắt

Trong các hệ thống điện trung thế, nhu cầu Mở rộng tủ trung thế có thiết bị đóng cắt ngày càng phổ biến khi quy mô phụ tải tăng, yêu cầu đóng cắt độc lập các khu vực trở nên cấp thiết. Việc mở rộng đúng cách giúp đảm bảo vận hành an toàn, ổn định và linh hoạt cho toàn bộ hệ thống. Dưới đây là các tình huống cần mở rộng và phương pháp triển khai tủ trung thế có thiết bị đóng cắt hiệu quả.

Khi nào cần thêm tủ máy cắt chân không VCB mới?

Mở rộng phụ tải, chia lộ, lắp thêm trạm biến áp

Khi doanh nghiệp, nhà máy hoặc khu dân cư phát triển, hệ thống điện trung thế cần được mở rộng để đáp ứng nhu cầu tăng công suất phụ tải. Việc chia thêm lộ đường dây, hoặc lắp mới trạm biến áp trung thế đòi hỏi phải có thêm các tủ điện để đảm nhiệm chức năng đóng cắt, bảo vệ cho từng phần mở rộng.

Trong những trường hợp này, việc lắp thêm tủ máy cắt chân không VCB là lựa chọn tối ưu vì khả năng đóng cắt an toàn, tuổi thọ cao và dễ tích hợp với hệ thống hiện hữu. Máy cắt VCB có khả năng dập hồ quang tốt, phù hợp với môi trường lắp đặt trong nhà lẫn ngoài trời, giúp tăng độ tin cậy cho toàn bộ mạng lưới điện.

Cần đóng cắt riêng biệt các khu vực, thiết bị

Trong các hệ thống phức tạp, đặc biệt là tại khu công nghiệp, trung tâm thương mại hoặc các tổ hợp nhà máy, việc phân tách các khu vực sử dụng điện để đóng cắt và bảo trì độc lập là điều cần thiết. Lúc này, bổ sung thêm các tủ VCB riêng biệt sẽ giúp dễ dàng cô lập sự cố, thực hiện kiểm tra định kỳ hoặc bảo trì từng phần mà không ảnh hưởng đến toàn hệ thống.

Ngoài ra, việc bổ sung tủ máy cắt riêng cho các thiết bị trọng yếu như máy biến áp, máy phát, hoặc tủ ATS cũng tăng cường khả năng kiểm soát và vận hành linh hoạt trong các tình huống khẩn cấp.

Cách lắp thêm tủ máy cắt trung thế VCB

Lắp thêm module tủ trung thế (RMU hoặc switchgear module)

Đây là phương án phổ biến và dễ triển khai nhất hiện nay. Tủ RMU (Ring Main Unit) hoặc các dòng tủ trung thế dạng mô-đun có ưu điểm là nhỏ gọn, dễ lắp đặt, kết nối linh hoạt với các tủ hiện hữu thông qua các đầu cáp hoặc thanh cái mở rộng. Các thương hiệu như Schneider, ABB, Siemens đều cung cấp những dòng RMU chất lượng cao, phù hợp để mở rộng nhanh chóng trong điều kiện vận hành thực tế.

Việc lắp thêm module mới còn giúp nâng cấp hệ thống đo lường và điều khiển, tích hợp sẵn rơle kỹ thuật số, bảo vệ quá dòng, quá áp, chạm đất… mang lại hiệu quả cao cho việc quản lý và bảo vệ lưới điện trung thế.

Ngoài ra, tủ mô-đun có thể cấu hình theo nhiều cách khác nhau: tủ máy cắt, tủ dao cách ly, tủ đo lường… tùy theo nhu cầu thực tế của công trình, giúp tối ưu hóa chi phí đầu tư và hiệu suất sử dụng.

Gắn thiết bị đóng cắt trong tủ hiện hữu – sử dụng wall bushing để kết nối liên tủ

Đối với những hệ thống đã dự trù sẵn không gian mở rộng hoặc thiết kế có khả năng lắp đặt thêm, bạn có thể chọn phương án gắn thêm thiết bị đóng cắt trung thế (VCB) vào tủ hiện hữu. Giải pháp này thường được áp dụng cho các trạm hợp bộ hoặc tủ dạng block.

Để đảm bảo kết nối điện an toàn giữa các ngăn tủ cũ và mới, người ta sử dụng sứ xuyên tủ (Wall Bushing Epoxy) để kết nối liên tủ. Thiết bị này vừa đảm bảo cách điện an toàn giữa các pha, vừa chống hồ quang điện truyền sang ngăn bên cạnh, đảm bảo hệ thống hoạt động ổn định và bền bỉ.

Sử dụng wall bushing giúp tiết kiệm chi phí lắp đặt so với việc thay toàn bộ cụm tủ, đồng thời giữ nguyên kiến trúc hệ thống ban đầu, giảm thiểu thời gian gián đoạn trong quá trình nâng cấp.
