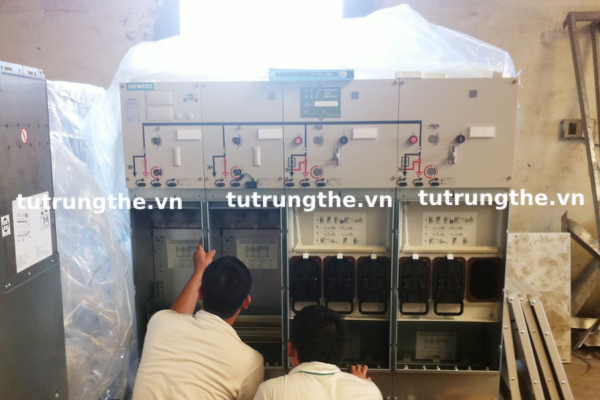

Những tiêu chuẩn kỹ thuật cần tuân thủ khi lắp đặt tủ trung thế 24kV – 40,5kV

Những tiêu chuẩn kỹ thuật cần tuân thủ khi lắp đặt tủ trung thế 24kV – 40,5kV

Việc lắp đặt tủ trung thế cần đảm bảo đúng quy chuẩn và tiêu chuẩn kỹ thuật để hệ thống vận hành an toàn, bền bỉ và đáp ứng yêu cầu cấp điện liên tục. Trong bài viết này, chúng tôi sẽ tổng hợp Những tiêu chuẩn kỹ thuật cần tuân thủ khi lắp đặt tủ trung thế 24kV – 40,5kV, bao gồm các quy định quốc tế, Việt Nam và yêu cầu từ EVN hoặc các đơn vị chủ đầu tư lớn.

Các tiêu chuẩn quốc tế và Việt Nam

IEC 62271, IEC 60044, TCVN liên quan

Đối với tủ điện trung thế, đặc biệt là các dòng tủ trung thế 24kV và tủ điện 40.5kV, cần tuân thủ:

IEC 62271: Tiêu chuẩn quốc tế về thiết bị đóng cắt và điều khiển điện áp cao, bao gồm các quy định kỹ thuật về cách điện, chịu dòng ngắn mạch, thử nghiệm nhà máy,…

IEC 60044: Áp dụng cho biến dòng (CT) và biến điện áp (VT) sử dụng trong các tủ RMU hoặc tủ hợp bộ trung thế.

TCVN 8095-62271: Phiên bản Việt hóa của IEC 62271, là tiêu chuẩn bắt buộc áp dụng trong các công trình điện trung thế.

Ngoài ra, còn có các TCVN khác liên quan đến cách điện, an toàn điện, tiếp địa, chống sét,… cũng cần được tuân thủ nghiêm ngặt trong quá trình thiết kế và thi công lắp đặt.

Quy định kỹ thuật của EVN & Ban quản lý dự án điện

Khi lắp đặt trong các dự án có vốn đầu tư từ EVN, Bộ Công Thương hoặc các Ban quản lý dự án điện, cần đảm bảo:

Tuân thủ các quy định kỹ thuật tủ trung thế theo hồ sơ mời thầu hoặc thiết kế mẫu.

Đáp ứng yêu cầu thử nghiệm tại nhà máy (FAT) và nghiệm thu tại hiện trường (SAT).

Tuân thủ các tài liệu hướng dẫn như: “Hướng dẫn lựa chọn và lắp đặt thiết bị điện trung thế” của EVN NPC hoặc EVN SPC.

Yêu cầu về không gian, môi trường lắp đặt

Điều kiện nhiệt độ, độ ẩm, thông gió

Để đảm bảo tuổi thọ và an toàn khi vận hành, tủ trung thế cần được lắp đặt trong môi trường đáp ứng:

Nhiệt độ môi trường: -5°C đến +40°C (theo khuyến nghị IEC và nhà sản xuất).

Độ ẩm tương đối: ≤ 95% không ngưng tụ.

Hệ thống thông gió phải đảm bảo lưu thông khí, tránh ngưng tụ hơi ẩm trong phòng tủ.

Đối với tủ trung thế cách điện bằng khí SF6 hoặc tủ GIS, yêu cầu môi trường càng khắt khe hơn để tránh suy giảm cách điện.

Yêu cầu về nền móng và chống ẩm

Nền nhà trạm phải được thiết kế chống rung, chịu tải tốt, đảm bảo độ bằng phẳng trong giới hạn 3mm/m.

Cần xử lý chống ẩm sàn và tường, đặc biệt trong khu vực miền núi, ven biển hoặc có độ ẩm cao.

Bố trí hệ thống thoát nước, rãnh cáp và mương kỹ thuật hợp lý.

An toàn điện và phòng chống sự cố

Khoảng cách an toàn

Trong quá trình thi công lắp đặt tủ trung thế, cần tuân thủ các quy định khoảng cách an toàn:

Khoảng cách pha – đất, pha – pha phải theo đúng tiêu chuẩn cách điện.

Khoảng cách vận hành: Đảm bảo người vận hành có không gian thao tác an toàn, không bị cản trở bởi thiết bị, vách ngăn.

Khu vực bảo trì: Bố trí đủ khoảng cách để mở cánh cửa, kéo rút module, thực hiện thao tác kiểm tra.

Tiếp địa, chống sét, phát hiện hồ quang

Tiếp địa: Tất cả tủ điện trung thế 24kV – 40,5kV phải có hệ thống tiếp địa an toàn, điện trở tiếp địa không vượt quá 4Ω (theo QCVN và TCVN).

Chống sét lan truyền: Bố trí thiết bị chống sét van tại đầu vào/ra, đặc biệt cho các tủ có đầu cáp trần.

Phát hiện hồ quang điện: Trang bị cảm biến hồ quang hoặc relay bảo vệ hồ quang giúp nâng cao an toàn khi xảy ra sự cố bên trong buồng tủ.

Tuân thủ tiêu chuẩn kỹ thuật khi lắp đặt tủ trung thế không chỉ là yêu cầu bắt buộc về pháp lý mà còn giúp đảm bảo an toàn vận hành, tuổi thọ thiết bị và tránh các rủi ro trong quá trình sử dụng. Đối với các dòng tủ trung thế 24kV – 40,5kV, việc chọn thiết bị chất lượng và thi công đúng kỹ thuật là yếu tố then chốt để hệ thống điện hoạt động ổn định, hiệu quả lâu dài.
