Phụ kiện đo lường cho tủ RMU ABB

Phụ kiện đo lường cho tủ RMU ABB

Trong hệ thống điện trung thế, việc trang bị phụ kiện đo lường cho tủ RMU ABB chính hãng, chất lượng là điều kiện tiên quyết để đảm bảo độ an toàn, hiệu quả vận hành và dễ dàng giám sát. Bài viết này sẽ giúp bạn hiểu rõ về các loại thiết bị Phụ kiện đo lường cho tủ RMU ABB, từ đo lường mini tích hợp, biến dòng, đến biến điện áp tiêu chuẩn, giúp lựa chọn sản phẩm phù hợp nhất cho hệ thống của bạn.

Đo lường mini (đo lường tích hợp)

Tính năng

Các giải pháp đo lường mini tích hợp cho tủ RMU ABB thường được áp dụng trong các cấu hình tủ RMU như CCVm (bảo vệ máy cắt) và CCFm (bảo vệ cầu chì), hỗ trợ các thiết bị 3 hoặc 4 ngăn ở điện áp 12kV và 24kV. Điểm đặc biệt là giá trị đo được lấy trực tiếp từ ngăn bên phải, không cần môđun đo lường riêng biệt trong những ứng dụng tủ điện trung thế RMU tiêu chuẩn với một lộ vào/ra.

Các thiết bị tích hợp đo lường trong tủ bao gồm:

• Biến dòng loại 0.2S
• Biến điện áp loại 0.2 với thiết kế chống sự tiếp xúc trực tiếp

Lợi ích cho khách hàng

Việc sử dụng đo lường mini tích hợp trong tủ RMU ABB mang lại nhiều lợi ích thiết thực:

1. Tiết kiệm không gian nhờ giải pháp bầu chứa khí SF6 chung
2. Tăng cường an toàn với bộ triệt tiêu hồ quang và bộ chỉ thị áp suất khí có hiển thị trực quan
3. Giảm thời gian và chi phí lắp đặt nhờ tích hợp VT & CT ngay tại nhà máy
4. Kích thước nhỏ gọn, giúp tiết kiệm diện tích lắp đặt
5. Thiết kế chuẩn, thời gian sản xuất nhanh, đáp ứng kịp tiến độ công trình
6. Giải pháp chịu hồ quang đã qua thử nghiệm, đảm bảo độ bền và an toàn vận hành

Nhờ những ưu điểm này, giải pháp đo lường tích hợp cho tủ RMU ABB được nhiều khách hàng tại Việt Nam tin dùng, góp phần nâng cao hiệu quả vận hành và giảm thiểu chi phí bảo trì.

Biến dòng cho tủ RMU ABB

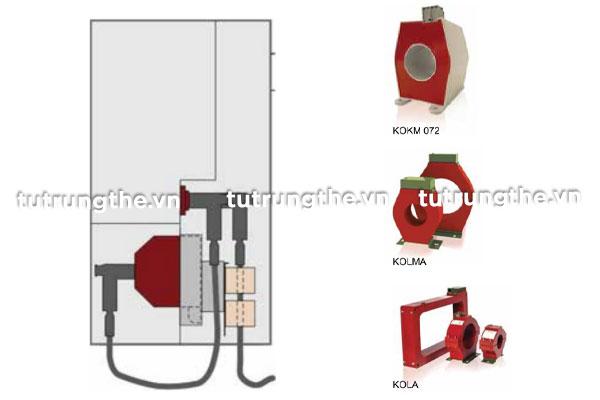

Biến dòng kiểu hình xuyến

Các biến dòng hình xuyến cho tủ RMU ABB được chế tạo bằng nhựa epoxy cách điện hoặc vỏ nhựa bọc, phù hợp cho đo điện năng và bảo vệ rơle. Chúng có thể là loại lõi kín hoặc hở, dùng đo dòng pha và phát hiện dòng chạm đất, đáp ứng tiêu chuẩn IEC 61869-1.

Một số điểm nổi bật:

• Dòng KOKM 072 xA dùng trong nhà, mức điện áp danh định tối đa 0,72 kV, tần số 50/60 Hz
• Được gắn trong tủ đóng cắt RMU, dây đấu nối thứ cấp có tiết diện từ 4 mm² đến 6 mm²
• Dòng CT 0,075A thiết kế đặc biệt phù hợp cho rơle tự cấp nguồn
• Dòng KOLA, KOLMA chuyên dùng đo dòng dư (I0)

Dưới đây là bảng tham khảo biến dòng hình xuyến và biến áp bảo vệ chạm đất tiêu biểu:

Biến dòng hình xuyến và biến áp bảo vệ chạm đất
Các loại biến dòng tiêu chuẩn có rơle bảo vệ	Loại biến dòng hình xuyến	Tỷ lệ – công suất
Loại biến dòng: cấp 10P10	KOKM 072 hoặc SVA 100-100-45	50-100-200/1 A 1,5/3/6 VA
Loại biến dòng: cấp 5P10	KOKM 072 hoặc SVA 100-100-45	150/1 A 4 VA
Loại biến dòng: cấp 5P10	KOKM 072 hoặc SVA 100-100-45	100-200/1 A 4 – 7 VA
Loại biến dòng: cấp 5P10	KOKM 072 hoặc SVA 100-100-45	300-600/1 A 4 – 7 VA
Loại biến dòng: cấp 5P10	KOKM 072 hoặc SVA 100-100-45	400-600/1 A 4 – 7 VA
Biến dòng bảo vệ chạm đất
Biến dòng bảo vệ chạm đất, cấp 10P10, phụ tải 0,5 – 15VA phụ thuộc vào tỷ lệ được chọn	KOLMA 06A1 (90 mm)	Nhiều đầu ra thứ cấp: 50-150/1 A hoặc 50-750/5 A
Biến dòng bảo vệ chạm đất, cấp 10P10, phụ tải 0,5 – 15VA phụ thuộc vào tỷ lệ được chọn	KOLMA 06D1 (180 mm)	Nhiều đầu ra thứ cấp: 50-150/1 A hoặc 50-750/5 A
Biến dòng bảo vệ chạm đất, 0,5 – 20VA	Loại hình xuyến KOLA 100 mm	50 – 1600 A
Biến dòng bảo vệ chạm đất, 0,5 – 20VA	Loại hình xuyến KOLA 180 mm	50 – 1800 A
Biến dòng bảo vệ chạm đất, 0,5 – 5VA	Loại hình chữ nhật KOLA 397 x 300 mm	50 – 1250 A

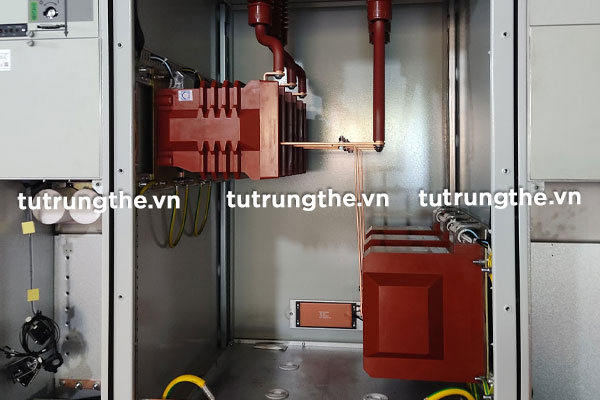

Biến dòng theo tiêu chuẩn DIN

Các biến dòng theo tiêu chuẩn DIN 42600 của ABB được cách điện bằng nhựa epoxy, dùng đo lường công suất và bảo vệ với các cuộn dây đa cấp, phù hợp chuẩn IEC 61869-2.

Dòng máy biến dòng theo tiêu chuẩn DIN ABB có ký hiệu TPU với mức điện áp:

• TPU 4x.xx: tới 12 kV
• TPU 5x.xx: tới 17,5 kV
• TPU 6x.xx: tới 24 kV

Đặc điểm nổi bật:

• Kích thước chuẩn, dễ dàng thay thế, bảo trì.
• Có thể trang bị chia áp điện dung để kết nối cảnh báo điện áp.

Biến áp bảo vệ chạm đất

Các biến dòng bảo vệ chạm đất (cấp chính xác 10P10) chuyên dụng của ABB có khả năng phụ tải từ 0,5 đến 20 VA tùy tỷ lệ dòng. Các loại điển hình gồm biến dòng hình xuyến KOLA hoặc biến dòng hình chữ nhật KOLA lớn với dòng danh định lên tới 1800 A, đảm bảo phát hiện dòng sự cố chạm đất chính xác, bảo vệ an toàn cho hệ thống điện.

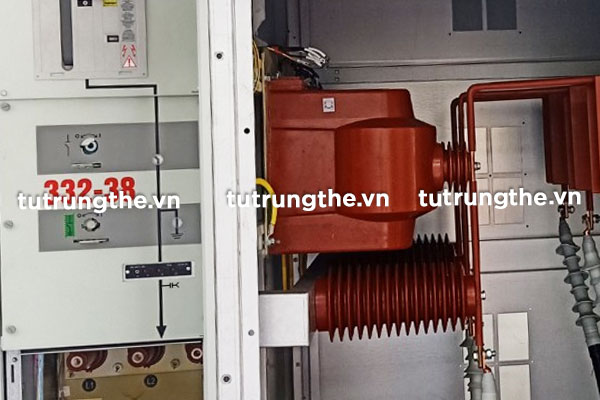

Biến điện áp cho tủ RMU ABB

Các biến điện áp cho tủ RMU ABB theo tiêu chuẩn DIN cũng được cách điện bằng nhựa epoxy, sử dụng cho đo lường và bảo vệ, tuân thủ chuẩn IEC 61869-3. Sản phẩm có phiên bản cố định hoặc trên tấm tháo lắp cho tủ có máy cắt rút kéo, có thể trang bị cầu chì trung thế bảo vệ.

Đặc điểm nổi bật:

• Kích thước chuẩn DIN 42600 Narrow, dễ dàng tích hợp.
• Có 1 hoặc 2 cực với công suất và cấp chính xác đa dạng, đáp ứng yêu cầu chức năng.

Dòng sản phẩm ABB gồm TJC, TDC, TJP, ứng dụng cho điện áp đến 24 kV:

• TJC 4x.xx: tới 12 kV.
• TJC 5x.xx: tới 17,5 kV.
• TJC 6x.xx: tới 24 kV.

Việc lựa chọn biến điện áp tiêu chuẩn cho tủ RMU ABB giúp đảm bảo đo lường chính xác, bảo vệ thiết bị và hệ thống điện một cách hiệu quả nhất.

Nếu bạn đang tìm kiếm Lựa chọn phụ kiện RMU chất lượng cao, liên hệ cho chúng tôi qua thông tin bên dưới:
