Quy trình lắp đặt và vận hành tủ RMU an toàn

Quy trình lắp đặt và vận hành tủ RMU an toàn

Quy trình lắp đặt và vận hành tủ RMU an toàn là yếu tố then chốt giúp đảm bảo hiệu quả hoạt động và độ bền cho hệ thống điện trung thế. Việc tuân thủ đúng kỹ thuật không chỉ giảm thiểu sự cố mà còn nâng cao an toàn cho người vận hành. Bài viết này sẽ hướng dẫn chi tiết từ khâu chuẩn bị, lắp đặt đến các lưu ý quan trọng khi thao tác với tủ RMU.

Chuẩn bị trước khi lắp đặt

Việc chuẩn bị kỹ lưỡng trước khi lắp đặt là yếu tố quyết định đến sự thành công và an toàn của tủ RMU trung thế trong quá trình vận hành. Dưới đây là các bước chuẩn bị cần thiết:

1. Khảo sát mặt bằng và thiết kế vị trí lắp đặt

Mặt bằng phải khô ráo, sạch sẽ, không có nguy cơ bị ngập nước hay rung chấn.

Nên bố trí tủ RMU ở vị trí thuận tiện cho việc đấu nối cáp, thao tác vận hành và bảo trì.

Trong các trạm kiosk ngoài trời, cần bố trí hệ thống thông gió và chống thấm đúng tiêu chuẩn IP.

2. Kiểm tra đầy đủ các tài liệu kỹ thuật

Đọc kỹ hướng dẫn lắp đặt và sơ đồ đấu nối của nhà sản xuất (Schneider, Siemens, ABB, Entec…).

Đối chiếu cấu hình thực tế của tủ RMU so với bản vẽ thiết kế để đảm bảo không có sai lệch.

3. Kiểm tra vật tư, thiết bị và phụ kiện đi kèm

Đảm bảo tủ trung thế Schneider, tủ RMU Siemens 8DJH, hoặc các dòng tủ tương đương có đầy đủ các mô-đun theo đơn hàng.

Các phụ kiện đi kèm như: đầu cáp trung thế, cáp tiếp địa, khung gá, thanh cái, vật tư SCADA (nếu có) cần được kiểm tra kỹ lưỡng.

Xác minh thông số nhãn thiết bị, áp suất khí SF6 (nếu là tủ RMU kín khí), cầu chì bảo vệ và các relay đi kèm.

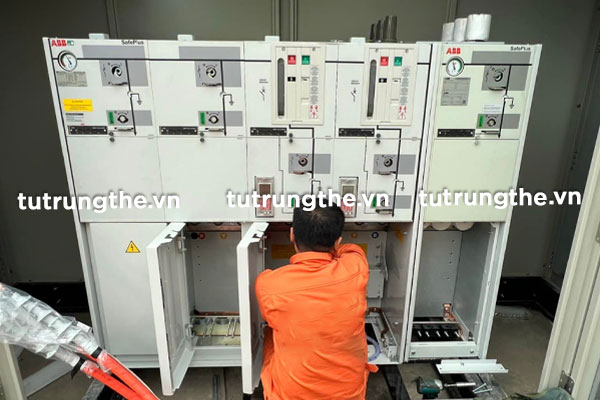

Các bước cài đặt, kiểm tra và vận hành

Sau khi đã chuẩn bị đầy đủ, quá trình lắp đặt tủ RMU cần được thực hiện cẩn trọng theo các bước dưới đây để đảm bảo kỹ thuật và an toàn tuyệt đối:

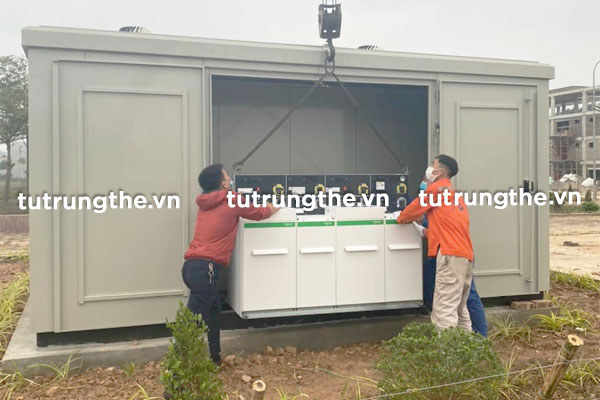

Bước 1: Định vị và cố định tủ

Dùng xe nâng chuyên dụng để đưa tủ RMU trung thế vào đúng vị trí thiết kế.

Canh chỉnh mặt phẳng và cố định chân tủ bằng bulong nở M12 hoặc M16.

Đối với tủ RMU SafeRing hoặc tủ RMU kín khí, tránh tác động mạnh lên vỏ gây nứt hoặc cong méo.

Bước 2: Đấu nối cáp nguồn và cáp tải

Dùng đầu cáp co nguội hoặc co nhiệt phù hợp với tiết diện dây dẫn (50mm², 95mm², 150mm²…).

Chú ý độ dài phần tuốt cáp và thứ tự đấu nối đúng pha L1-L2-L3.

Đảm bảo tiếp xúc đầu cáp chắc chắn và có siết lực đúng tiêu chuẩn (thường từ 30 – 40Nm).

Bước 3: Đấu nối hệ thống tiếp địa

Hệ thống tiếp địa tủ RMU phải liên kết với tiếp địa chung của trạm.

Kiểm tra điện trở tiếp địa ≤ 4 ohm.

Gắn dây tiếp địa từ khung tủ và thân máy cắt xuống hệ thống tiếp địa chính.

Bước 4: Kiểm tra liên động cơ khí, relay và chức năng điện

Thử thao tác đóng/cắt từng mô-đun: cầu dao phụ tải (LBS), máy cắt (CB), cầu chì (fuse).

Kiểm tra hệ thống interlock liên động: cửa – dao cách ly – máy cắt.

Dùng thiết bị chuyên dụng để test điện trở cách điện (IR), relay bảo vệ (50/51, 67N…), mạch điều khiển và liên lạc SCADA (nếu có).

Bước 5: Vận hành thử và bàn giao

Đóng điện không tải và có tải lần lượt để kiểm tra hoạt động của thiết bị.

Ghi nhận các thông số vận hành như dòng, áp, công suất, trạng thái relay.

Lập biên bản nghiệm thu, bàn giao tài liệu kỹ thuật, sơ đồ nguyên lý và hướng dẫn vận hành.

Những lưu ý an toàn trong khi thao tác

Tủ RMU trung thế vận hành với điện áp từ 12kV đến 24kV, do đó công tác an toàn cần được tuân thủ nghiêm ngặt nhằm hạn chế nguy cơ tai nạn.

1. Tuân thủ quy trình an toàn điện

Chỉ kỹ thuật viên có chứng chỉ an toàn điện và hiểu rõ sơ đồ tủ mới được thao tác.

Trước khi đóng điện cần treo biển cảnh báo, rào chắn khu vực, kiểm tra chắc chắn đã đấu đúng pha.

2. Sử dụng đầy đủ bảo hộ và thiết bị thử nghiệm

Trang bị găng tay cách điện, ủng cao su, mặt nạ chắn hồ quang (arc flash).

Luôn thử điện bằng bút thử điện trung thế trước khi chạm vào bất kỳ bộ phận nào.

Không được đứng đối diện trực tiếp với cửa ngăn máy cắt khi đóng điện bằng tay.

3. Xử lý khi xảy ra sự cố

Ngay khi phát hiện có dấu hiệu bất thường như mùi khét, tiếng nổ nhỏ, tủ không thao tác được… phải ngắt điện và kiểm tra ngay.

Không được cố thao tác lại hoặc đóng điện lại khi chưa xác định nguyên nhân.
