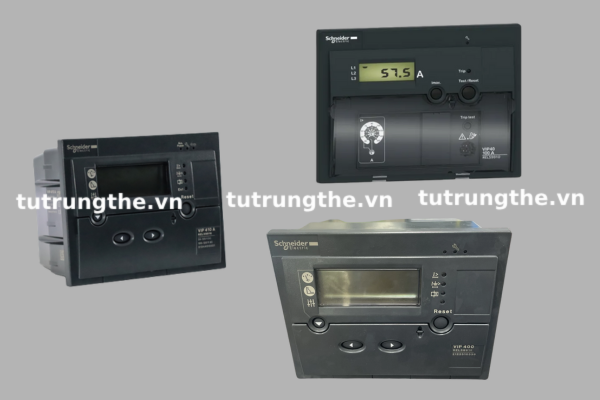

Rơ-le bảo vệ VIP40, 45, 400, 410 cho tủ RMU Schneider

Rơ-le bảo vệ VIP40, 45, 400, 410 cho tủ RMU Schneider

Trong hệ thống điện trung thế hiện đại, việc tích hợp rơ-le bảo vệ thông minh vào tủ RMU Schneider không chỉ giúp nâng cao độ tin cậy mà còn tối ưu hóa chi phí đầu tư và vận hành. Các dòng Rơ-le bảo vệ VIP40, 45, 400, 410 cho tủ RMU Schneider là những giải pháp tiên tiến do Schneider Electric phát triển, được thiết kế đặc biệt cho dòng tủ RMU RM6 – một trong những dòng tủ trung thế được ưa chuộng hiện nay.

Giới thiệu tổng quan về rơ-le VIP Schneider

Rơ-le VIP là dòng thiết bị rơ-le bảo vệ tự cấp nguồn, không cần nguồn phụ ngoài, giúp đơn giản hóa việc thiết kế và lắp đặt hệ thống điện. Với khả năng tự cấp nguồn từ biến dòng (CT), dòng VIP đảm bảo hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.

Có 4 dòng chính trong hệ sinh thái này:

VIP40 và VIP45: Dành riêng cho bảo vệ máy biến áp trung/hạ áp.

VIP400 và VIP410: Dùng cho bảo vệ nguồn hoặc đầu vào trạm biến áp phân phối trung áp, linh hoạt hơn trong các ứng dụng thông thường.

Ưu điểm khi sử dụng rơ-le VIP thay cho cầu chì

Schneider Electric khuyến nghị sử dụng máy cắt trung thế tích hợp rơ-le bảo vệ VIP thay vì dùng cầu chì, bởi những lợi ích vượt trội:

Dễ dàng cài đặt và không cần công cụ chuyên dụng.

Phối hợp bảo vệ chọn lọc hiệu quả với các thiết bị trung/hạ áp.

Cải thiện chất lượng bảo vệ với dòng khởi động, dòng ngắn mạch pha nhỏ, quá tải…

Giảm thiểu chi phí bảo trì và thay thế linh kiện.

Tăng khả năng chịu môi trường khắc nghiệt: hoạt động ổn định trong dải nhiệt độ -40°C đến +70°C.

Hỗ trợ đo lường, giám sát từ xa, phù hợp với lưới điện thông minh.

Chi phí cạnh tranh với giải pháp dao cắt tải – cầu chì truyền thống.

Phân loại và ứng dụng rơ-le VIP

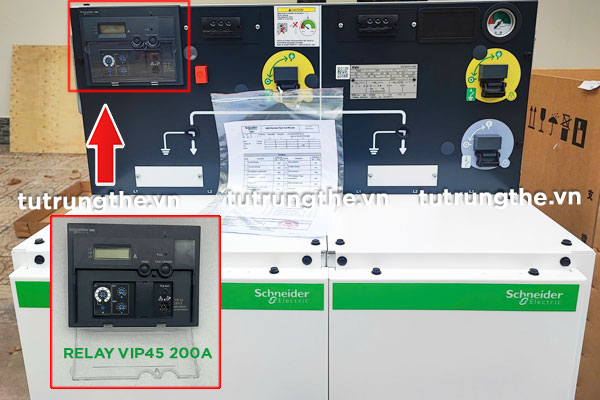

Rơ-le bảo vệ VIP40, VIP45 – Bảo vệ chuyên biệt cho máy biến áp

Đây là hai dòng rơ-le tự cấp nguồn có các tính năng tối ưu hóa cho bảo vệ quá dòng pha và bảo vệ chạm đất:

Ứng dụng:
Bảo vệ cơ bản cho biến áp trung/hạ.

Bảo vệ quá tải, ngắn mạch sơ cấp và thứ cấp.

Đo dòng tải, dòng nhu cầu đỉnh.

Chống chạm đất thời gian xác định.

Tính năng chính:
Chỉ báo cắt bằng pin riêng, dễ kiểm tra và reset.

Tự cấp nguồn từ biến dòng lõi kép (CUa).

Màn hình LCD 3 chữ số hiển thị dòng tức thời.

Cài đặt bằng 3 núm xoay, được bảo vệ bởi nắp chì niêm phong.

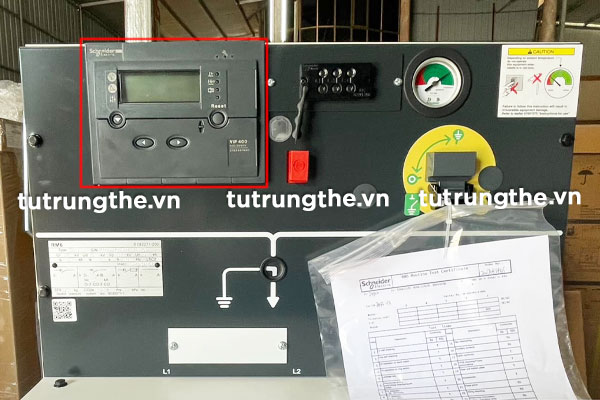

Rơ-le bảo vệ VIP400 – Tự cấp nguồn, bảo vệ đa năng

Là dòng rơ-le lý tưởng cho bảo vệ lộ cấp nguồn hoặc đầu vào tủ RMU, hoạt động hoàn toàn nhờ dòng điện từ các CT, không cần cấp nguồn ngoài.

Ứng dụng:
Bảo vệ máy biến áp và mạch vòng trung thế.

Bảo vệ quá dòng, quá tải nhiệt và chạm đất.

Tính năng nổi bật:
Không cần chọn CT phức tạp, tương thích tốt với máy cắt RM6.

Thiết kế đạt chuẩn IEC 60255 cho rơ-le trung thế.

Dễ vận hành, không cần máy tính để cài đặt.

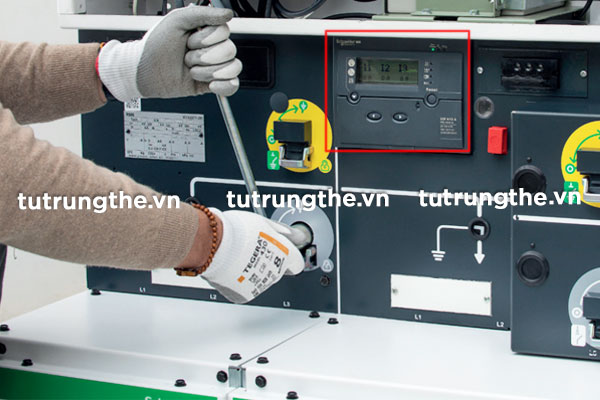

Rơ-le bảo vệ VIP410 – Cấp nguồn kép, sẵn sàng cho lưới điện thông minh

Là bản nâng cấp của VIP400, ngoài khả năng tự cấp nguồn, VIP410 còn có thể hoạt động nhờ nguồn AC/DC ngoài, mở rộng chức năng cao cấp:

Ứng dụng:
Quản lý và điều khiển lưới điện thông minh (Smart Grid).

Truyền thông với các thiết bị giám sát và điều khiển từ xa.

Tính năng cao cấp:
Bảo vệ chạm đất nhạy (sensitive ground fault protection).

Cổng truyền thông Modbus RS485, tương thích với DMS, RTUs.

Hỗ trợ ghi sự kiện, cảnh báo từ xa, cấu hình nhóm thông số từ xa.

Cắm và chạy với các RTU như Easergy hỗ trợ IEC 61850, IEC 60870-104, DNP3.

Hệ thống bảo vệ VIP tích hợp: cảm biến – xử lý – chấp hành

Hệ thống bảo vệ tích hợp VIP bao gồm:

Cảm biến:
Cảm biến dòng công suất thấp LPCT theo IEC 60044-8.

Độ nhạy cao từ 0.2 A đến 20 In (VIP400/410) và 5 A đến 20 In (VIP40/45).

Cung cấp đồng thời tín hiệu đo lường và năng lượng hoạt động.

Bộ xử lý và chấp hành:
Mạch cắt Mitop chuyên biệt, giám sát liên tục.

Chỉ cần dòng 4–7 A đã đủ cấp nguồn và vận hành máy cắt RM6 200 A.

Pin bỏ túi cho VIP4x – tiện lợi và linh hoạt

Bộ pin cầm tay hỗ trợ thử nghiệm hoặc vận hành tạm thời các dòng VIP40, VIP45, VIP400 và VIP410, đặc biệt hữu ích khi kiểm tra rơ-le trong điều kiện không tải. Cũng có thể sử dụng để kích hoạt CB hạ thế Schneider Electric trong trường hợp khẩn cấp.

Lựa chọn rơ-le VIP phù hợp cho hệ thống RMU Schneider

Loại Rơ-le	Ứng dụng	Tính năng nổi bật
VIP40	Bảo vệ biến áp	Tự cấp nguồn, bảo vệ chọn lọc
VIP45	Bảo vệ biến áp	Giống VIP40, nâng cấp nhẹ
VIP400	Bảo vệ lộ chính	Bảo vệ quá dòng, chạm đất, không cần nguồn phụ
VIP410	Lưới điện thông minh	Cấp nguồn kép, truyền thông, đo lường nâng cao

Việc lựa chọn đúng loại rơ-le VIP Schneider phù hợp với tủ RMU RM6 không chỉ đảm bảo hệ thống vận hành ổn định mà còn giúp chủ đầu tư tối ưu chi phí và nâng cao năng lực giám sát hệ thống điện trung thế.
