Trong hệ thống tủ RMU ABB, rơ le bảo vệ đóng vai trò then chốt trong việc đảm bảo an toàn và vận hành ổn định cho lưới điện trung thế. Rơ le cho tủ RMU ABB không chỉ giúp phát hiện, xử lý nhanh các sự cố mà còn hỗ trợ tự động hóa, điều khiển từ xa hiệu quả. Việc lựa chọn đúng loại rơ le phù hợp là yếu tố quan trọng đối với mỗi công trình điện hiện đại.

Tổng quan Rơ le cho tủ RMU ABB

Tủ RMU ABB (Ring Main Unit) là giải pháp đóng cắt trung thế hiện đại, được sử dụng rộng rãi trong các hệ thống điện công nghiệp, lưới điện phân phối thông minh và trạm biến áp hợp bộ. Một thành phần thiết yếu để đảm bảo vận hành an toàn và tin cậy cho RMU chính là rơ le bảo vệ.

Rơ le cho tủ RMU ABB không chỉ giúp giám sát, điều khiển mà còn thực hiện các chức năng bảo vệ như quá dòng, chạm đất, ngắn mạch, bảo vệ máy biến áp và truyền tín hiệu đến hệ thống SCADA. Hiện nay, ABB cung cấp nhiều dòng rơ le khác nhau, từ loại tự cấp điện đến tự cấp nguồn, phục vụ đa dạng nhu cầu bảo vệ trong tủ RMU SafeRing và SafePlus.

Thông số kỹ thuật chung

Các rơ le bảo vệ dùng cho tủ RMU ABB thường được thiết kế với:

Nguồn cấp: Tự cấp hoặc từ nguồn phụ (18–80VDC / 80–265VAC/DC)

Chuẩn giao tiếp: IEC 61850 (đối với các dòng REF hiện đại)

Loại tín hiệu: Analog (từ CT/VT) hoặc kỹ thuật số (qua cảm biến)

Kiểu gắn: Mặt bảng hoặc mô-đun rời, phù hợp ngăn hạ áp tủ RMU

Khả năng mở rộng: Tùy chỉnh chức năng qua phần mềm cấu hình

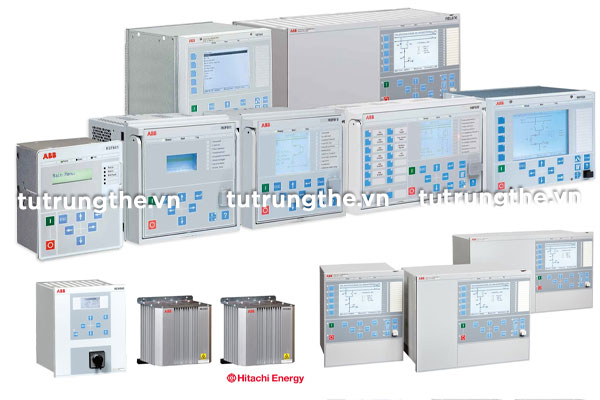

Các rơle tự cấp điện: REF601, REC615, REF611, REF615, REF620, REF630

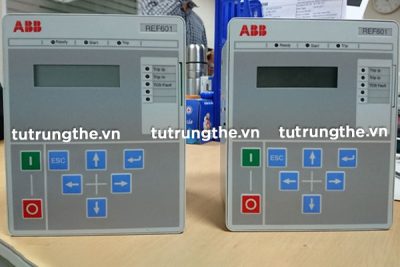

REF601: REF601 là rơ le bảo vệ ngăn lộ chuyên dụng trong hệ thống phân phối sơ cấp và thứ cấp. Thiết bị này phù hợp với các trạm biến áp công cộng và công nghiệp, với ba cấu hình tùy chọn: A, B, C.

REC615: REC615 là thiết bị điện tử thông minh (IED) tự động hóa lưới điện. Nó tích hợp chức năng điều khiển từ xa, giám sát, chỉ thị sự cố và phân tích chất lượng điện năng trong hệ thống trung thế, bao gồm cả lưới có phát điện phân tán.

REF611: REF611 phù hợp với mạng phân phối hình tia, hình vòng hoặc hình lưới, có hoặc không có phát điện phân phối. Thiết bị hỗ trợ đầy đủ các chức năng bảo vệ, điều khiển và đo lường.

REF615: REF615 là rơle bảo vệ lý tưởng cho các ngăn lộ cáp, thanh cái và đường dây trên không. Thiết bị tương thích cả hai dạng mạng: trung tính cách ly và nối đất trở kháng.

REF620: REF620 thuộc dòng sản phẩm Relion® với thiết kế nhỏ gọn, phù hợp điều khiển và giám sát ngăn lộ RMU SafeRing/SafePlus. Thiết bị này hỗ trợ IEC 61850, tích hợp giao tiếp thông minh trong lưới điện hiện đại.

REF630: REF630 là dòng rơ le cao cấp cho phép điều khiển từ xa, bảo vệ và giám sát toàn diện các hệ thống trung thế. Thiết bị có thể mở rộng cấu hình, hỗ trợ cả thiết kế thanh cái đơn hoặc đôi, tích hợp chức năng khóa liên động.

Các chức năng của rơ le tự cấp điện

Rơ le tự cấp điện như dòng REF và REC cung cấp:

Bảo vệ quá dòng, ngắn mạch, chạm đất

Điều khiển ngăn lộ: cắt máy, thao tác dao cách ly

Đo lường dòng điện, điện áp, công suất, năng lượng

Giám sát chất lượng điện năng

Hỗ trợ giao thức IEC 61850, Modbus, DNP3

Điều khiển cục bộ hoặc từ xa qua hệ thống SCADA

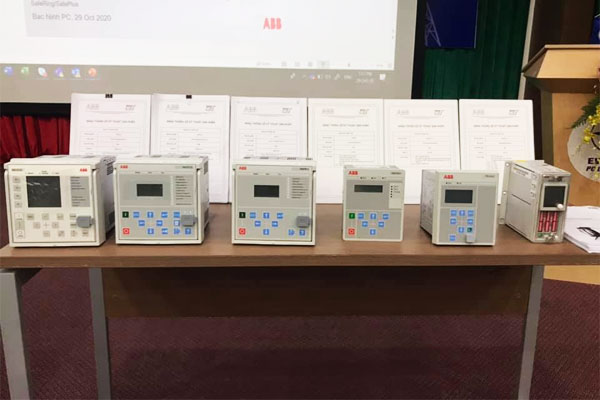

Rơ le tự cấp nguồn: REJ603 r.1.5, IKI30, WIB1, WIC1, WIP1

REJ603 r.1.5: Thiết bị phù hợp bảo vệ ngắn mạch và chạm đất cho mạng phân phối thứ cấp. Rơle này có khả năng đo lường nội tại hoặc qua đầu vào CBCT ngoài, cấu hình dễ dàng bằng công tắc gạt.

IKI30: IKI-30 là thiết bị giám sát bảo vệ máy biến áp từ 160kVA đến 12.000kVA. Có thể sử dụng kết hợp máy cắt, cầu dao cắt tải hoặc cầu chì trung thế để tăng hiệu quả bảo vệ quá dòng và chạm đất.

WIB1: WIB1 là hệ thống bảo vệ hiệu quả, thay thế dao cắt tải và cầu chì trong các tủ RMU hợp bộ. Đặc biệt hiệu quả khi lưới điện mở rộng và dùng máy biến áp công suất lớn.

WIC1: WIC1 có chức năng và thiết kế tương tự WIB1, là lựa chọn tối ưu trong các tủ đóng cắt cần bảo vệ ngắn mạch, quá tải mà không cần cấp nguồn ngoài.

WIP1: WIP1 là rơle bảo vệ quá dòng tự cấp năng lượng từ biến dòng. Hỗ trợ cài đặt theo đặc tính thời gian độc lập hoặc thời gian phụ thuộc, kèm tùy chọn bảo vệ chạm đất (IE) và thứ tự nghịch (IS).

Chức năng kỹ thuật của rơ le tự cấp nguồn

Tự cấp năng lượng từ dòng điện vận hành

Không cần nguồn phụ – phù hợp vùng không có ắc quy

Kích hoạt máy cắt thông qua xung cắt

Đặc tính bảo vệ linh hoạt: quá dòng, chạm đất, thứ tự pha

Thiết kế nhỏ gọn, tích hợp đơn giản vào tủ RMU

Các dòng rơ le cho tủ RMU ABB đóng vai trò quan trọng trong việc đảm bảo vận hành an toàn và hiệu quả cho lưới điện trung thế. Việc lựa chọn đúng loại rơle – tự cấp điện hay tự cấp nguồn – tùy theo ứng dụng, vị trí và yêu cầu bảo vệ, là yếu tố then chốt trong thiết kế Switchgear thông minh.
