Auto-Recloser Schneider Nulec E38
Auto‑Recloser Schneider Nulec E38 (dòng E‑Series) là máy cắt trung thế của nhà sản xuất Schneider Electric có khả năng tự đóng lại sau khi mở do sự cố. Dòng máy cát tự đóng lặp lại Recloser E38 được sản xuất tại Indonesia từ 2018, thay thế mã Recloser N38 trước đây được nhập khẩu từ Úc.
Ứng dụng của Máy cắt Recloser Schneider E38
Máy cắt tự động Recloser Schneider E38 chủ yếu được lắp đặt trên đường dây trung áp, đặc biệt trục chính, công suất lớn, đường dây dài. Với khả năng đóng cắt lặp lại theo cài đặt, giải quyết các sự cố thoáng qua, Recloser E38 Schneider giúp cải thiện chỉ số SAIDI/SAIFI (giảm thời gian và số lần mất điện) đáng kể.
Đặc biệt, với xu hướng tự động hóa hiện đại, Recloser Schneider cũng là lựa chọn tối ưu dễ tích hợp vào hệ thống lưới điện thông minh, hỗ trợ SCADA/DSA.
Thông số Auto-Recloser E38 Schneider
| Thông số | Giá trị (E38) |
|---|---|
| Tiêu chuẩn | ANSI C37‑60 (Mỹ) |
| Điện áp định mức | 38 kV |
| Dòng định mức | 630 A |
| Dòng ngắn mạch | 12.5 kA (3 s), đỉnh 16 kA |
| BIL | 170 kV |
| Lần đóng/mở cơ khí | 10 000 |
| Chu kỳ đóng lại | 3 lần theo lập trình; sau lần 4 sẽ khóa |
| Nơi lắp đặt | Ngoài trời |
| Nhiệt độ môi trường | -30 °C đến +50 °C |
| Độ ẩm | lên đến 100% |
| Độ cao | tối đa ~3 000 m, gió 35 m/s |
Cấu tạo của Auto-Recloser E38 Schneider

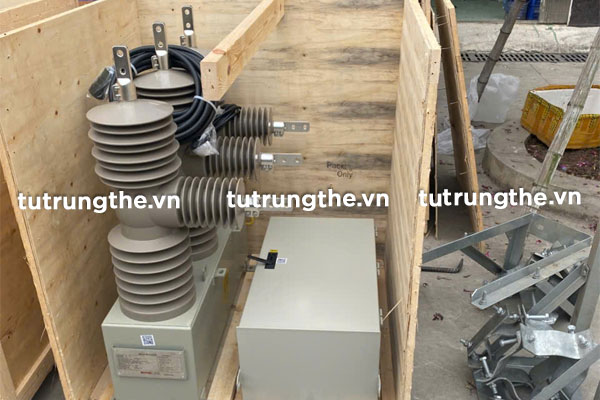

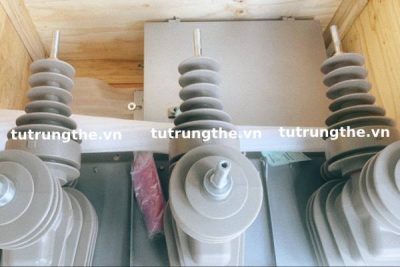

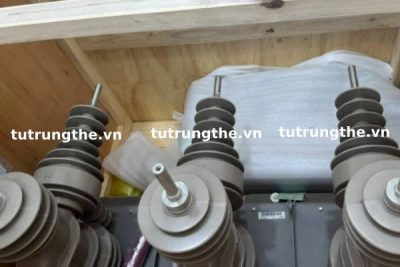

1. Thân Máy cắt 3 pha treo trụ Recloser E38 Schneider:
Recloser E38 là bộ ngắt mạch 3 pha dập hồ quang trong buồng chân không với điện môi epoxy cyclo‑aliphatic đặt trong vỏ thép không gỉ, đáp ứng độ bền cơ khí cao tới 10.000 lần đóng/mở.
Auto-Recloser Schneider được trang bị 6 cảm biến điện áp và 3 cảm biến dòng (CT) tích hợp để đo ba pha. Recloser có cảm biến đo P, Q, hệ số công suất, tổng số sự kiện (~5 000 event).

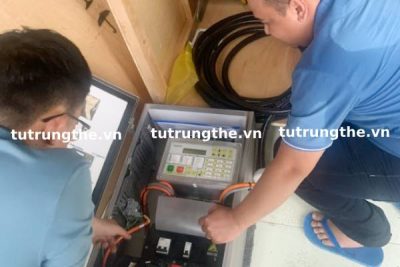

2. Tủ điều khiển Recloser Schneider ADVC:
Bộ điều khiển ADVC Controller Schneider Electric cung cấp các chức năng:
- Lập trình các chu kỳ đóng/mở tự động (thường là 3 đóng, rồi giữ).
- Có màn hình LCD, phím điều khiển tại chỗ.
- Có giao diện USB/OI để cấu hình onsite và đọc dữ liệu sự kiện.
- Giao tiếp từ xa qua SCADA hoặc cổng USB/OI, cấu hình linh hoạt.

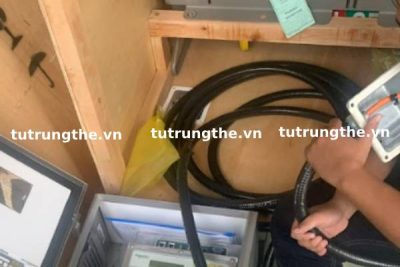

3. Cấp nguồn Recloser Schneider
- Tủ điều khiển ADVC Schneider sử dụng nguồn ắc‑quy sealed lead acid 24 V / 7.2 Ah, dự trữ đến 120 giờ khi mất AC.
- Thông thường, Recloser E38 Schneider sẽ được chúng tôi cấp kèm máy biến điện áp có chức năng cấp nguồn.

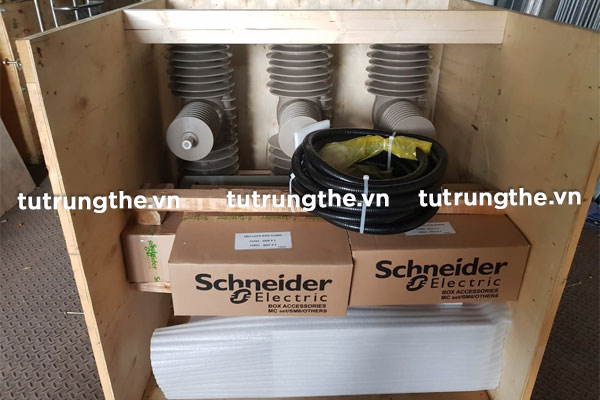

4. Phụ kiện cấp kèm Recloser Schneider E38
Bộ máy cắt tự đóng lại Auto-Recloser E38 Schneider nhập khẩu được chúng tôi cấp kèm các vật tư:

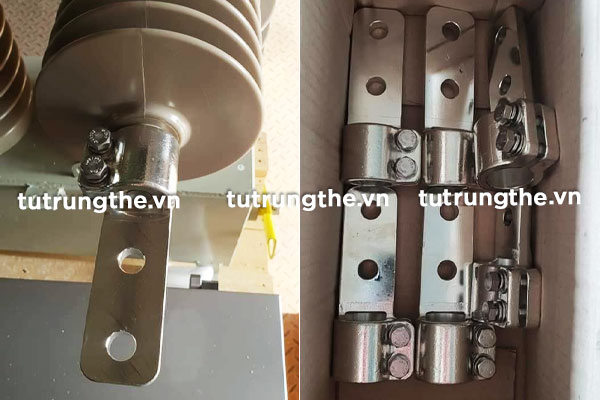

- Đầu cos kẹp cực Recloser Schneider.

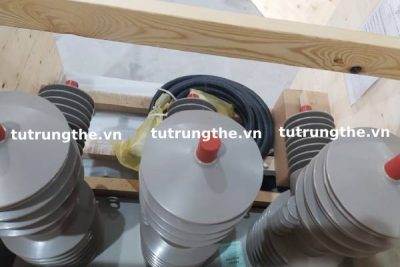

- Bộ nắp chụp đầu cực Recloser Schneider.
- Bộ giá treo máy cắt và máy biến áp cấp nguồn Recloser.
Auto‑Recloser Schneider Nulec E38 là giải pháp máy cắt trung thế tự động, hỗ trợ tự đóng lại phong phú, bảo vệ đa chức năng, có thể kết nối SCADA, hoạt động ngoài trời, phù hợp với mạng lưới điện Việt Nam. Khi sử dụng, cần chú trọng bộ điều khiển ADVC, hiệu chuẩn chính xác, lập trình hợp lý và giám sát liên tục.
