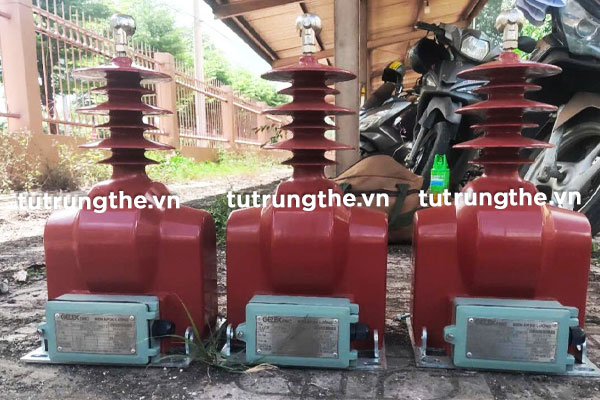

Biến áp đo lường trung thế TU EMIC 22kV
Biến áp đo lường trung thế TU EMIC 22kV hay máy biến điện áp PTx-1ZHIxx được đúc trong chân không bằng hệ nhựa epoxy là dòng sản phẩm máy biến điện áp trung thế trong nhà (tên tiếng anh INDOOR POTENTIAL TRANSFORMERS PT22-1ZHIxx ) phổ biến trong lưới điện trung thế hiện nay.
Máy biến điện áp PTx-1ZHIxx được đúc trong chân không bằng hệ nhựa epoxy của hãng Huntsman với các tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, chịu được tác động của điện áp đánh thủng trong dài hạn.
Máy biến điện áp PTx-1ZHIxx được thiết kế một hay hai tỉ số, có thể thay đổi tỉ số bằng cách đổi nối phía thứ cấp.
Có 1 đến 2 cuộn dây thứ cấp. Cuộn dây thứ cấp được sử dụng với mục đích để đo lường hoặc bảo vệ.
Máy biến điện áp có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, kết cấu vững và được mạ kẽm ,chịu được môi trường ẩm ướt…
Các đầu ra của máy biến điện áp được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.
Ký hiệu máy biến điện áp EMIC trong nhà 22kV PT22-1ZHIxx
Giải mã ký hiệu PT22-1ZHIxx loại 1P 1 sứ Emic 22kV:
- 22: Điện áp lớn nhất 24kV
- 1ZH: Loại 1 pha 1 sứ
- I: Trong nhà (Indoor)
- x: 1 tỉ số, 2 tỉ số
- x: …: không có cuộn bảo vệ / P: có cuộn bảo vệ
Thông số kỹ thuật biến áp đo lường EMIC 1 sứ 22kV PT22-1ZHIxx
biến áp đo lường EMIC loại 1 sứ 22kV trong nhà PT22-1ZHIxx thuộc dòng thiết bị điện Emic được sản xuất theo tiêu chuẩn ISO 9001:2015.
| Thông số biến áp đo lường EMIC 1 sứ 22kV PT22-1ZHIxx | ||
| Điện áp cao nhất cho thiết bị (Highest voltage for equipment) |
[kV] | 7.2; 12; 17.5; 24 |
| Điện áp thử tần số công nghiệp, 1 phút (Power frequency test voltage, 1 min.) |
[kV] | 20; 28; 38; 50 |
| Điện áp thử xung sét (Lighting impulse test voltage) |
[kV] | 40; 75; 95; 125 |
| Phụ tải / cấp chính xác đo lường (Burden/Measuring accuracy class) |
[VA/cl] | 10 – 30VA/0.5-1 |
| Phụ tải / cấp chính xác bảo vệ (Burden/Protection accuracy class) |
[VA/cl] | 10 – 75VA/ 3P |
Kích thước và sơ đồ đấu dây máy biến điện áp EMIC 1P 1 sứ 22kV PT22-1ZHIxx
Kích thước máy biến điện áp EMIC 1P 1 sứ 22kV PT22-1ZHIxx:
- Khối lượng: ~32kg
Sơ đồ nối dây máy biến điện áp EMIC 1P 1 sứ 22kV PT22-1ZHIxx:
Báo giá TU cấp nguồn trung thế Emic 1P 1 sứ 22kV PT22-1ZHIxx
Nếu bạn đang quan tâm đến thiết bị hay giá bán máy biến điện áp trung thế Emic 1 sứ 22kV PT22-1ZHIxx, chúng tôi sẽ là lựa chọn tốt nhất dành cho bạn.
Khi lựa chọn máy biến điện áp cấp nguồn trung thế Emic 1 sứ 22kV chính hãng tại chúng tôi, bạn sẽ được:
- Cung cấp sản phẩm chính hãng đầy đủ CO CQ.
- Tư vấn tận tình, báo giá nhanh chóng, chiết khấu hấp dẫn.
- Giao hàng nhanh, đáp ứng tiến độ thi công.
