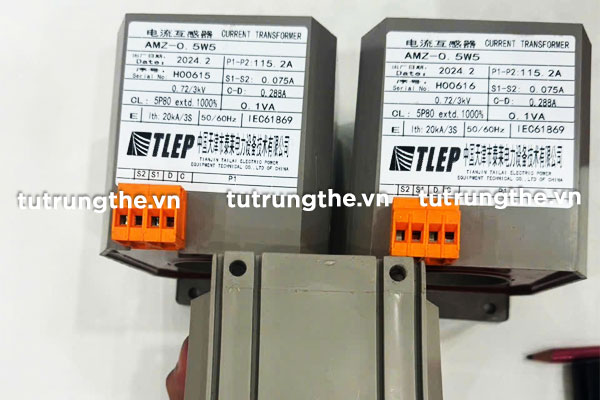

Bộ 3 biến dòng cho Rơ le REJ603 CT1-CT5 Tủ RMU ABB là loại biến dòng hình xuyến lắp trên cáp lực, cấp tín hiệu cho Rơ le bảo vệ điện tử tự cấp nguồn.

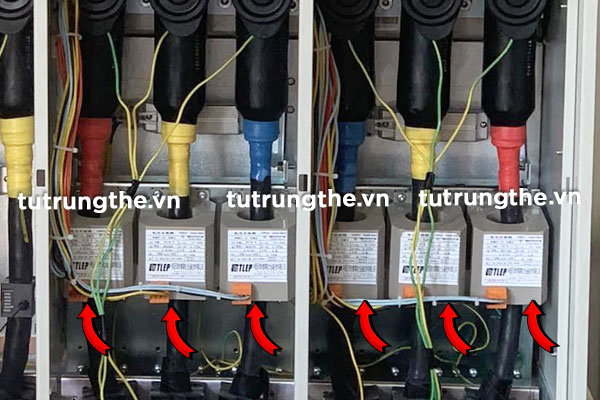

• Vị trí lắp đặt: Bên trong khoang cáp lực tiêu chuẩn cho máy cắt chân không sẽ có đủ không gian để lắp đặt 3 biến dòng cho rơle bảo vệ.
• Ngăn chức năng: Ngăn máy cắt chân không máy cắt có rơle để bảo vệ máy biến áp (module V).
• Chức năng:
  • Đo dòng, hỗ trợ Rơ le với tùy chọn khả năng bảo vệ sự cố quá dòng với giá trị thấp.
  • Đối với cả tủ RMU SafeRing và SafePlus, Rơle là loại Rơle tự cấp nguồn, sử dụng năng lượng từ các biến dòng trong trường hợp xảy ra sự cố để cấp nguồn cho cuộn cắt.

Đặc tính Biến dòng cho Rơle bảo vệ tự cấp nguồn REJ603

Tủ máy cắt chân không ABB Safeplus có Rơle bảo vệ điện tử tự cấp nguồn với các biến dòng hình xuyến lắp trên cáp lực đem đến giải pháp bảo vệ máy biến áp tin cậy. Các loại biến dòng CT1-CT5 có các đặc tính:

• Biến dòng hình xuyến được cách điện bằng nhựa epoxy hoặc được bọc trong vỏ nhựa.
• Biến dòng điện sử dụng để đo dòng pha cũng như để phát hiện dòng chạm đất.
• Các biến dòng này phù hợp với tiêu chuẩn IEC 61869-1.

Rơle tự cấp nguồn REJ603 có hai chế độ đo lường sự cố chạm đất – tổng vector nội bộ hoặc đầu vào CBCT bên ngoài.

Các loại Biến dòng cho rơle tự cấp nguồn REJ603

Biến dòng CT2 đến CT5 cho Rơ le tự cấp nguồn REJ603 – ABB là phụ kiện tủ RMU được sử dụng phù hợp với tiêu chuẩn IEC 61869-1.
