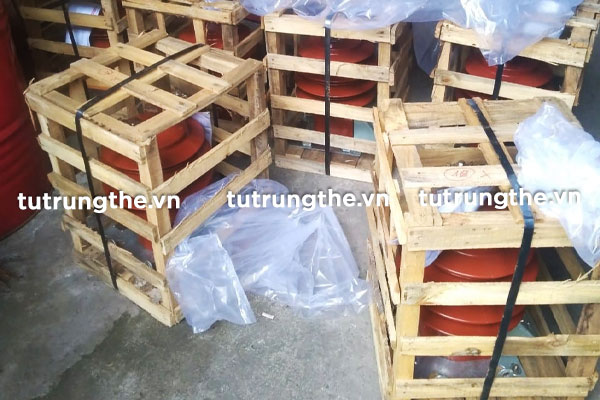

Biến dòng đo lường trung thế EMIC TI 6-22kV
Biến dòng đo lường trung thế EMIC TI 6-22kV hay máy biến dòng CTx-1CxOx là dòng thiết bị máy biến dòng trung thế ngoài trời (Tên tiếng anh Outdoor Current Transformers) loại 1 lõi từ phổ biến.
Máy biến dòng CTx-1CxOx được đúc bằng vật liệu là hệ nhựa Araldite ứng dụng ngoài trời của hãng Huntsman với công nghệ đúc trong chân không, có tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, chống được tác động của tia cực tím, sản phẩm được thiết kế phù hợp với điều kiện thời tiết nhiệt đới và môi trường ô nhiễm nặng.
Máy biến dòng CTx-1CxOx được thiết kế một hay nhiều tỉ số, có thể thay đổi tỉ số bằng cách nối phía thứ cấp.
Có 1 cuộn dây thứ cấp. Cuộn dây thứ cấp được sử dụng với mục đích để đo lường. Để phòng ngừa nguy hiểm, mạch thứ cấp của máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch. Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.
Máy biến dòng có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, kết cấu vững và được mạ kẽm nhúng nóng, chịu được môi trường ẩm ướt…
Các đầu ra của máy biến dòng được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.
Ký hiệu máy biến dòng EMIC 1 mạch CTx-1CxOx
Giải mã ký hiệu CTx-1CxOx loại 1 lõi từ Emic:
- x: Điện áp lớn nhất 24kV
- 1C: 1 lõi từ
- x: 5 dòng thứ cấp 5A, 1 dòng thứ cấp 1A
- O: Ngoài trời (Outdoor)
- x: 1 tỉ số, 2 tỉ số
Thông số kỹ thuật biến dòng TI trung thế EMIC CTx-1CxOx
TI EMIC trung thế CTX-2CxIxx thuộc dòng thiết bị điện Emic được sản xuất theo tiêu chuẩn ISO 9001:2015, IEC60044-1; IEC61869-2; TCVN 7697-1.
- Các cấp điện áp… 12kV; 17,5kV; 24kV
- Dòng điện sơ cấp định mức…5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200A…
- Dòng điện thứ cấp định mức…5A; 1A
- Tần số định mức…50Hz
- Giá bán máy biến dòng TI trung thế 1-2 tỷ số Ratio 1A – 1250A CTx-1CxOx 1 mạch (1 lõi từ) lắp đặt ngoài trời đã được chúng tôi cập nhật
| Thông số biến dòng EMIC CTx-1CxOx | ||
| Điện áp cao nhất cho thiết bị (Highest voltage for equipment) |
[kV] | 7,2; 12; 17.5; 24 |
| Điện áp thử tần số công nghiệp, 1 phút (Power frequency test voltage, 1 min.) |
[kV] | 20(24); 28; 38; 50 |
| Điện áp thử xung sét (Lighting impulse test voltage) |
[kV] | 60; 75; 95; 125 |
| Dòng điện ngắn hạn định danh (Ith) (Rated short – time thermal current Ith) |
[kA] | 80In/1s; 25kA/1s |
| Dòng điện định danh (In) (Rated current) |
[A] | 1 – 1200 |
| Phụ tải / cấp chính xác (Burden/Accuracy class) |
[VA/cl] | 10 – 30VA/0.5 – 1 |
| Đổi nối (Reconnectible) |
Thứ cấp (Secondary side) |
|
Kích thước và sơ đồ đấu dây TI EMIC trung thế CTx-1CxOx
Kích thước máy biến dòng 1 mạch ngoài trời EMIC CTx-1CxOx:
- Khối lượng: ~26kg
- Chiều dài đường rò nhỏ nhất: 31mm/kV
Sơ đồ nối dây máy biến dòng 1 mạch ngoài trời EMIC CTx-1CxOx:
Báo giá TI trung thế Emic 1 mạch CTx-1CxOx – Máy biến dòng
| STT | Sản phẩm | Mã hiệu | Loại | Nơi lắp đặt | Nhãn hiệu | Đơn giá tham khảo |
| 1 | Biến dòng TI 24kV Từ 10/5A đến 800/5A 10VA 1 mạch 1 nấc C0,5 | CT22-1C5O1 | Epoxy | Ngoài trời | Gelex Emic | 11.793.600 |
| 2 | Biến dòng TI 24kV Từ 10/5A đến 800/5A 30VA 1 mạch 1 nấc C0,5 | CT22-1C5O1 | Epoxy | Ngoài trời | Gelex Emic | 12.030.000 |
| 3 | Biến dòng TI 24kV Từ 5/1A đến 30/1A 15VA 1 mạch 1 nấc 5P20 | CT22-1C1O1OC | Epoxy | Ngoài trời | Gelex Emic | 15.360.000 |
| 4 | Biến dòng TI 24kV Từ 10-800/5A 15VA C0,5 1 mạch 2 nấc | CT22-1C5O2 | Epoxy | Ngoài trời | Gelex Emic | 12.219.600 |
| 5 | Biến dòng TI 24kV Từ 10-800/5A 30VA C0,5 1 mạch 2 nấc | CT22-1C5O2 | Epoxy | Ngoài trời | Gelex Emic | 12.456.000 |
Nếu bạn đang quan tâm đến thiết bị hay giá bán máy biến dòng trung thế Emic 1 mạch CTx-1CxOx, chúng tôi sẽ là lựa chọn tốt nhất dành cho bạn.
