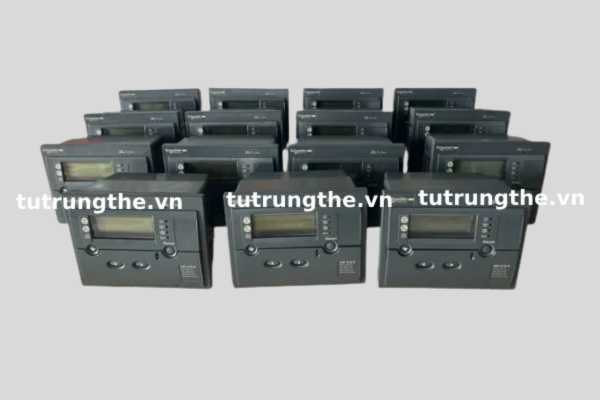

Cảm biến Rơle bảo vệ VIP 40 VIP 45 VIP 400 VIP 410

Cảm biến Rơle bảo vệ VIP 40 VIP 45 VIP 400 VIP 410

Cảm biến Rơle bảo vệ VIP 40 VIP 45 VIP 400 VIP 410 hay Rơ le VIP Schneider là một hệ thống bảo vệ tích hợp tiên tiến, được thiết kế tối ưu cho bảo vệ máy biến áp trung thế bằng cách kết hợp máy cắt, rơ-le bảo vệ, cảm biến dòng LPCT và bộ chấp hành công suất thấp Mitop trong một hệ thống thống nhất, mang lại hiệu quả bảo vệ cao, độ chính xác vượt trội và khả năng tự cấp nguồn.

Hệ thống bảo vệ tích hợp VIP – Giải pháp toàn diện

Hệ thống rơ-le bảo vệ VIP bao gồm ba thành phần chính:

Cảm biến dòng chuyên dụng

Bộ xử lý tín hiệu

Bộ chấp hành Mitop

Tất cả các thành phần đều được thiết kế đồng bộ, tạo nên một thiết bị bảo vệ trung thế với độ tin cậy tối đa và độ nhạy cao, hoạt động ổn định ngay cả ở dòng điện rất thấp.

Các đặc điểm nổi bật:

Cảm biến dòng LPCT (Low Power Current Transformer) công nghệ mới theo chuẩn IEC 60044-8

Không cần nguồn phụ, VIP có khả năng tự cấp nguồn thông qua dòng điện vận hành

Bảo vệ quá dòng pha, ngắn mạch sơ cấp/thứ cấp, quá tải, và bảo vệ chọn lọc

Độ nhạy bảo vệ cực cao: từ 0.2A đến 20 In cho VIP 400/410 và từ 5A đến 20 In cho VIP 40/45

Thông số kỹ thuật cảm biến dòng trong rơ-le VIP

Đặc điểm	VIP 40 / VIP 45	VIP 400 / VIP 410
Loại cảm biến	Biến dòng công suất thấp (LPCT)	Biến dòng công suất thấp (LPCT)
Định mức cách điện	0.72kV / 3kV – 1 phút	0.72kV / 3kV – 1 phút
Lớp bảo vệ	5P30	5P30
Lớp đo lường	Class 1	Class 1
Dải dòng hoạt động	5 A – 20 In	0.2 A – 20 In
Dòng tối thiểu để cấp nguồn	4 A	7 A
Tích hợp bảo vệ chạm đất	Không	Có (VIP 410 + CT thứ tự không duy nhất)

Tính năng chi tiết của các model VIP

VIP 40 và VIP 45 Schneider

Bảo vệ quá dòng pha (ANSI 50/51)

Dễ dàng phối hợp chọn lọc với CB hạ áp

Thiết kế phù hợp cho các tủ phân phối trung thế đơn giản

Tiết kiệm không gian và chi phí do tích hợp cả cảm biến và rơ-le

VIP 400 và VIP 410 Schneider

Khả năng bảo vệ nâng cao, mở rộng tới cả bảo vệ chạm đất nhạy

Độ nhạy cực cao từ 0.2A, phù hợp cho hệ thống yêu cầu giám sát dòng rò nhỏ

VIP 410 có thể kết hợp với biến dòng thứ tự không duy nhất để tăng khả năng giám sát chạm đất

Bộ chấp hành Mitop – Thiết kế tối ưu cho bảo vệ

Cuộn cắt công suất thấp giúp tiêu thụ điện năng cực thấp

Có chức năng giám sát mạch cắt, đảm bảo luôn trong tình trạng sẵn sàng hoạt động

Kết nối chặt chẽ với cảm biến và bộ xử lý, vận hành chính xác khi có sự cố

Ứng dụng thực tế

Rơ-le bảo vệ máy biến áp VIP Schneider lý tưởng cho các hệ thống điện trung thế trong:

Trạm biến áp phân phối công nghiệp và dân dụng

Khu đô thị, khu công nghiệp

Các công trình nâng cấp từ cầu chì sang máy cắt trung thế + rơ le số

Cảm biến rơ-le bảo vệ VIP 40, VIP 45, VIP 400, VIP 410 là lựa chọn hàng đầu cho các giải pháp bảo vệ máy biến áp trung thế hiện đại, với ưu điểm nổi bật về độ tin cậy, khả năng tự cấp nguồn, tích hợp cảm biến dòng LPCT chính xác cao, và khả năng mở rộng linh hoạt.
