Máy cắt trung thế Siemens VCB 3AH
Máy cắt chân không (VCB – Vacuum Circuit Breaker) là loại thiết bị cho phép ngắt dòng điện, dập tắt hồ quang trong môi trường hút chân không, thường được sử dụng trong hệ thống điện trung áp, có khả năng đóng cắt dòng điện lớn và dòng sự cố.
Máy cắt trung thế Siemens VCB 3AH là một trong những dòng sản phẩm máy cắt trung thế uy tín và được sử dụng phổ biến trên toàn thế giới.
Phiên bản 3AH được thiết kế để dễ dàng lắp đặt vào các loại tủ trung thế: tủ cố định, tủ dạng rút kéo (withdrawable), đặc biệt tương thích với các tủ Siemens 8DJH, NXAir, 8DA, 8DB, hoặc các dòng tủ custom theo tiêu chuẩn IEC.
Thông số máy cắt chân không VCB 3AH Siemens
| Thông số kỹ thuật cơ bản | Giá trị điển hình |
|---|---|
| Điện áp định mức | 7.2kV đến 40.5kV |
| Dòng điện định mức | 630A đến 4000A |
| Dòng cắt ngắn mạch | Lên đến 63kA |
| Tần số | 50/60Hz |
| Tuổi thọ cơ học | Lên đến 30,000 lần thao tác |
| Kiểu vận hành | Tự động/motor hoặc thao tác tay |
| Kiểu lắp đặt | Cố định hoặc rút kéo |

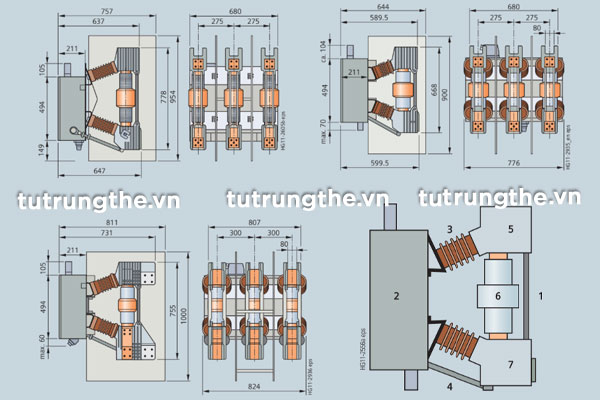

Cấu tạo máy cắt chân không:
- Cụm cực (Pole assembly).
- Hộp cơ cấu vận hành (Operating mechanism box).
- Sứ đỡ (Post insulator).
- Thanh truyền động (Operating rod).
- Giá đỡ tiếp điểm trên (Upper interrupter support).
- Buồng chân không (Vacuum interrupter).
- Giá đỡ tiếp điểm dưới (Lower interrupter support).
Ưu điểm máy cắt VCB 3AH Siemens
Dòng máy cắt VCB 3AH của Siemens nổi bật với công nghệ chân không hiện đại, khả năng cắt dòng ngắn mạch mạnh mẽ và tuổi thọ vận hành cao, phù hợp cho nhiều ứng dụng trong các trạm biến áp, nhà máy công nghiệp, hạ tầng năng lượng và hệ thống điện dân dụng lớn.
- An toàn và tin cậy: Công nghệ chân không giúp dập hồ quang nhanh, không phát sinh khí độc, không cháy nổ.
- Tuổi thọ cao: Thiết kế cơ khí chắc chắn với tuổi thọ lên đến hàng chục nghìn lần thao tác.
- Bảo trì tối thiểu: Không yêu cầu thay dầu hay khí SF6, giảm thiểu công tác bảo trì.
- Thân thiện môi trường: Không chứa khí độc hại, không rò rỉ.
- Dễ dàng tích hợp: Tương thích với các tủ trung thế chuẩn IEC hoặc ANSI.
Máy cắt Siemens VCB 3AH lắp tủ trung thế
Trong các hệ thống phân phối điện trung thế hiện đại, máy cắt chân không Siemens VCB 3AH là thiết bị đóng cắt chủ lực, đóng vai trò vô cùng quan trọng trong việc bảo vệ và điều khiển dòng điện.
Khi được lắp trong tủ trung thế, máy cắt Siemens VCB 3AH không chỉ đảm bảo hiệu quả vận hành, an toàn mà còn tăng tính thẩm mỹ, tối ưu hóa không gian và thuận tiện cho công tác vận hành, bảo trì.
- Tính an toàn cao: Bảo vệ chống chạm đất, ngắn mạch, quá tải. Đóng cắt nhanh, hồ quang dập trong buồng chân không. Tách biệt hoàn toàn giữa phần dẫn điện và người vận hành.
- Cấu trúc linh hoạt: Thiết kế module, phù hợp với nhiều loại tủ. Có thể hoán đổi giữa dạng rút kéo và cố định. Dễ bảo trì, bảo dưỡng nhờ cấu trúc thông minh.
- Bảo trì đơn giản: Tủ trung thế lắp VCB Siemens 3AH không dùng khí SF6, không dầu, không cần bảo trì thường xuyên.
Máy cắt trung thế Siemens VCB 3AH là lựa chọn tối ưu cho các hệ thống điện hiện đại, nơi yêu cầu cao về độ tin cậy và hiệu suất vận hành. Với dịch vụ cung cấp chuyên nghiệp và uy tín.
Quý khách cần thông tin chi tiết hơn về lựa chọn VCB cho tủ máy cắt trung thế và các phụ kiện tủ RMU hãy liên hệ với chúng tôi:
- Tủ trung thế Schneider: Tủ RM6 Schneider; Tủ SM6 Schneider; Tủ RTU Schneider
- Tủ trung thế ABB: Tủ ABB SafeRing/ SafePlus; Tủ RMU ABB 24kV - 35(36)kV - 40.5kV.
- Tủ trung thế Siemens: Tủ RMU Siemens 24kV 8DJH 2 ngăn, 3 ngăn, 4 ngăn.
- Phụ kiện tủ trung thế: Đầu cáp T-Plug Elbow nhãn hiệu 3M - ABB - Raychem.
- Vật tư tủ trung thế: Cầu dao phụ tải LBS, Dao cách ly DS, Biến dòng và biến áp đo lường trung thế, Tụ bù, Aptomat,...
- Đáp ứng nhu cầu về các loại tủ trung thế: Tủ RMU, Tủ máy cắt VCB, LBS, DS, Tủ ATS trung thế, Tủ tụ bù trung thế, Tủ nhị thứ và vật tư phục vụ thi công, lắp đặt.
