Ngăn tủ máy cắt trung thế SafePlus ABB V=24

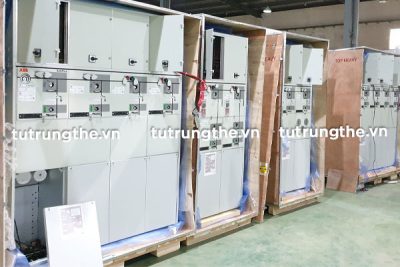

Ngăn tủ máy cắt trung thế – Ngăn V là một trong những ngăn chức năng tiêu chuẩn của tủ trung thế ABB 24kV SafePlus. Tủ RMU ABB SafePlus là một hệ thống hoàn toàn kín khí với một bầu khí bằng thép không gỉ chứa tất cả các bộ phận mang điện và chức năng đóng cắt.
ỨNG DỤNG: Tủ lộ vào/Tủ lộ ra/Tủ bảo vệ máy biến áp, động cơ, phụ tải.
ĐẶC TÍNH KỸ THUẬT CHUNG:
- Máy cắt chân không (môđun V) có các bầu chân không đóng vai trò là các buồng dập dòng điện.
- Một dao cách ly/dao tiếp địa ba vị trí mắc nối tiếp với mạch chính của máy cắt.
- Hoạt động giữa máy cắt chân không và dao cách ly/dao tiếp địa được khóa liên động cơ.
Xem thêm: Catalogue Tủ trung thế ABB RMU 12/24kV
Cấu hình chuẩn Ngăn V – Ngăn máy cắt trung thế
- Phần mang điện được đặt trong bình kín, IP67, cách điện bằng SF6.
- Máy cắt 630A, buồng dập hồ quang chân không V.
- Dao cắt tải 3 vị trí (Đóng/Mở/Tiếp đất).
- Liên động cơ giữa máy cắt, dao cắt tải/dao tiếp địa.
- Chỉ thị vị trí của máy cắt, dao cắt tải/dao tiếp địa.
- Bộ truyền động cơ khí, lò xo đơn, vận hành cho dao cắt tải/tiếp địa.
- Đầu sứ xuyên bushing, 630A (loại C, serial 400).
- Thanh cái 630A.
- Biến dòng điện (hình xuyến), lắp tại khoang cáp, bố trí cùng cáp lực.
- Rơ-le kỹ thuật số, tự cấp nguồn REJ603 hoặc loại sử dùng nguồn ngoài REx.6xx.
- Cuộn cắt cho máy cắt.
- Liên động giữa cánh cửa khoang cáp và dao tiếp địa.
- Đèn báo pha.
Lựa chọn thêm cho Ngăn V – Ngăn máy cắt trung thế
- – Động cơ truyền động.
- Đồng hồ chỉ thị áp lực khí SF6.
- Tiếp điểm phụ cho máy cắt 2NO+2NC.
- Tiếp điểm phụ cho cầu dao phụ tải 2NO+2NC.
- Tiếp điểm phụ cho dao tiếp địa 2NO+2NC.
- Khoang hạ thế.
- Tích hợp cuộn cắt hoặc cả cuộn đóng/cuộn cắt.
- Bộ đầu cáp T-plug hoặc Bộ đầu cáp kết hợp chống sét.
- Liên động cơ khí, kiểu chìa khóa Ronis.
- Bộ sấy và cảm biến nhiệt độ.
- Phù hợp để mở rộng, kết nối hệ thống SCADA/Lưới điện thông minh trong tương lai.

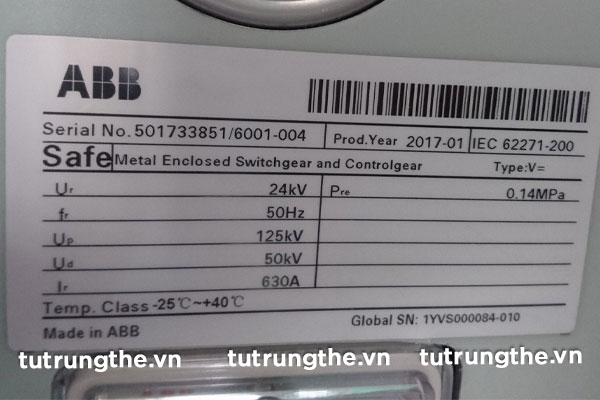

Thông số kỹ thuật Ngăn tủ máy cắt trung thế SafePlus ABB V=24
| KÍCH THƯỚC | ||
| Sâu | 765mm | |
| Rộng | 325mm | |
| Cao | 1336mm | |
| THÔNG SỐ KỸ THUẬT | ||
| Điện áp định mức | 12kV | 24kV |
| Dòng điện định mức | 630A | 630A |
| Khả năng chịu đựng dòng ngắn mạch định mức | 21kA/1s | 21kA/1s |
| Khả năng chịu đựng dòng ngắn mạch định mức | 21kA/3s | 21kA/3s |
Báo giá Ngăn tủ máy cắt trung thế SafePlus ABB V=24
Giá bán tủ RMU ABB SafePlus phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ có phụ kiện hay không). Để cập nhật bảng giá tủ trung thế ABB 24kV (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
