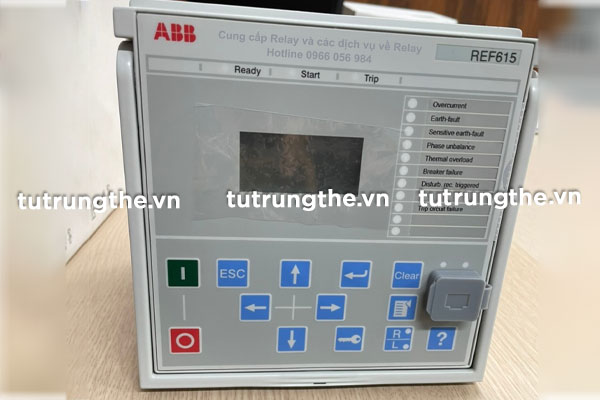

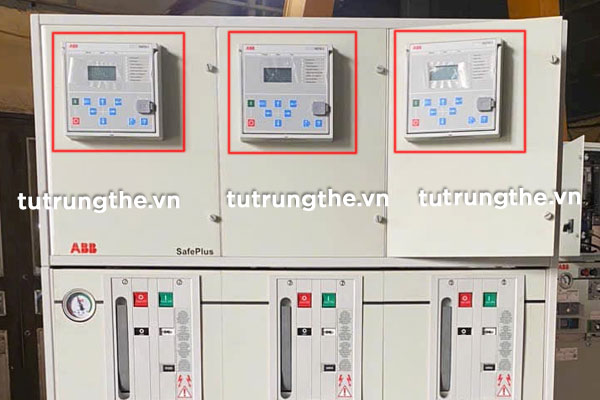

Relay REF615 IEC Rơle kỹ thuật số ABB bảo vệ xuất tuyến là một IED bảo vệ ngăn lộ chuyên dụng với thiết kế lý tưởng cho các mục đích bảo vệ, điều khiển, giám sát và đo lường các hệ thống phân phối điện lực và công nghiệp.

• Thiết bị này có chức năng bảo vệ cho các đường dây trên không, ngăn lộ cáp và hệ thống thanh cái của các trạm phân phối điện.
• Hệ thống thiết bị này phù hợp cả hai loại mạng lưới điện trung tính cách ly và trung tính nối đất điện trở hay trở kháng.

Ứng dụng của Rơ le bảo vệ REF615 ABB

Rơ le bảo vệ kỹ thuật số REF615 cùng Cụm quản lý trạm biến áp COM600S tạo thành giải pháp IEC 61850 chính hãng để phân phối điện năng đáng tin cậy trong các hệ thống điện công nghiệp và tiện ích.

Để hỗ trợ kỹ thuật hệ thống, các rơ le của ABB được cung cấp cùng với các gói kết nối. Các gói kết nối bao gồm:

• Bộ phần mềm và thông tin cụ thể về rơ le, bao gồm các mẫu biểu sơ đồ một sợi và mô hình dữ liệu rơ le đầy đủ.
• Mô hình dữ liệu bao gồm danh sách sự kiện và tham số.
• Có các gói kết nối, có thể cấu hình rơle dễ dàng bằng PCM600 và được tích hợp với COM600S hoặc hệ thống quản lý và điều khiển mạng MicroSCADA Pro.
• Cung cấp hỗ trợ riêng cho IEC 61850 Edition 2 cũng bao gồm cả nhắn tin GOOSE phương ngang tương tự và nhị phân.

4 Ưu điểm của Bảo vệ và kiểm soát đường dây truyền tải REF615

1. Thiết kế module kéo rút: Dễ dàng lắp đặt, thay thế và bảo trì mà không cần ngừng hoạt động của hệ thống .
2. Bảo vệ sự cố chạm đất: Cung cấp bảo vệ chạm đất với độ nhạy và chọn lọc cao, bao gồm cả bảo vệ chạm đất đa tần số .
3. Phát hiện hồ quang (Arc Flash): Tính năng phát hiện hồ quang ba kênh giúp tăng cường an toàn cho người vận hành.

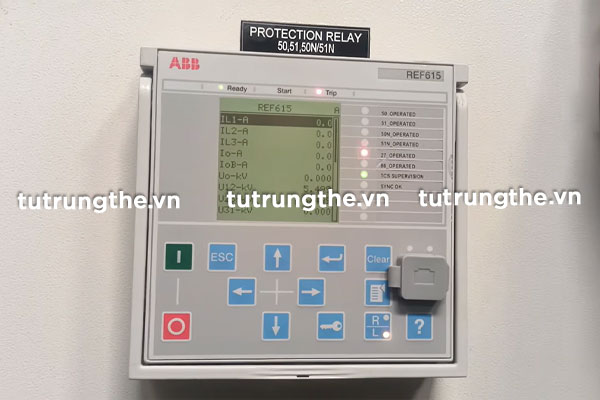

4. Giao diện người dùng thân thiện: Màn hình đồ họa lớn cho phép hiển thị sơ đồ một dòng (SLD) tùy chỉnh, có thể truy cập qua giao diện web hoặc trực tiếp trên thiết bị.

12 Cấu Hình Tiêu Chuẩn Rơ Le ABB REF615

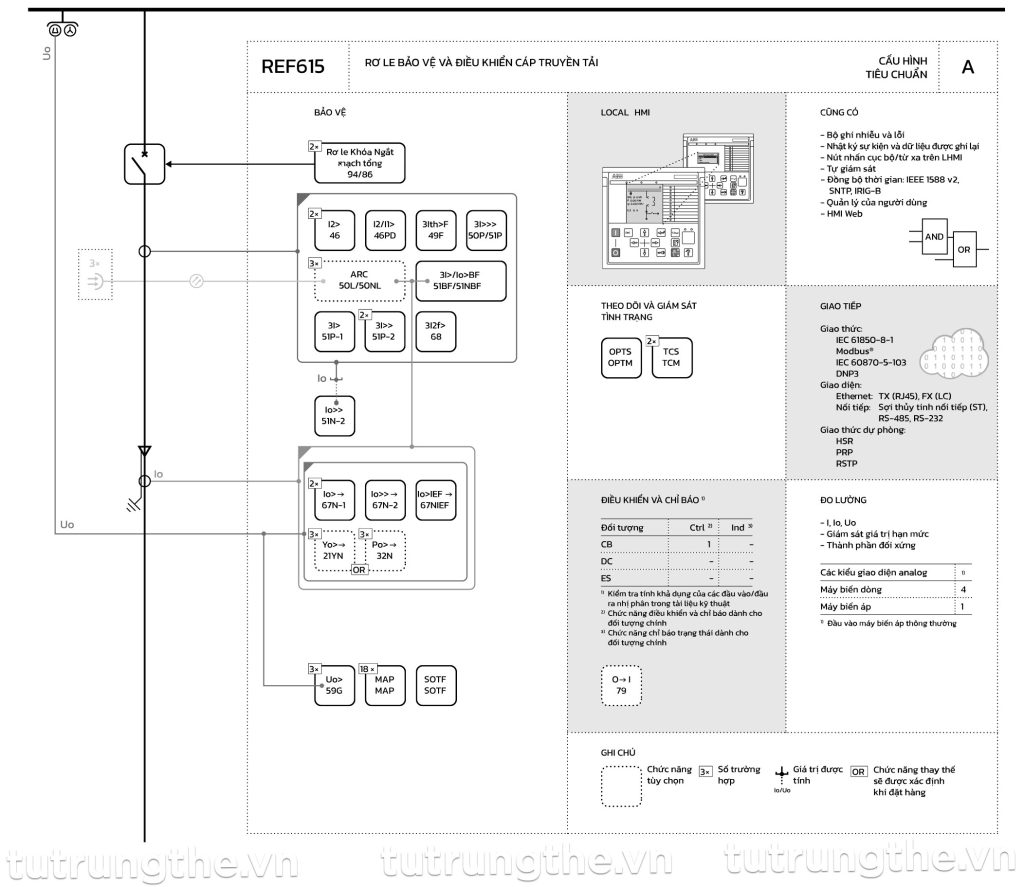

Rơ le REF615 ABB cấu hình A

Rơ le REF615 ABB Cấu hình tiêu chuẩn A – Bảo vệ quá dòng vô hướng và bảo vệ chạm đất có hướng.

• Rơ le cung cấp khả năng bảo vệ chạm đất có hướng, nếu đường dây truyền tải ra được trang bị máy biến dòng pha, máy biến dòng cân bằng lõi và phép đo điện áp dư.
• Dòng điện dư được tính toán từ các dòng pha có thể được sử dụng để bảo vệ chạm đất kép (băng đồng).
• Rơ le có thêm tính năng bảo vệ chạm đất nhất thời/gián đoạn.

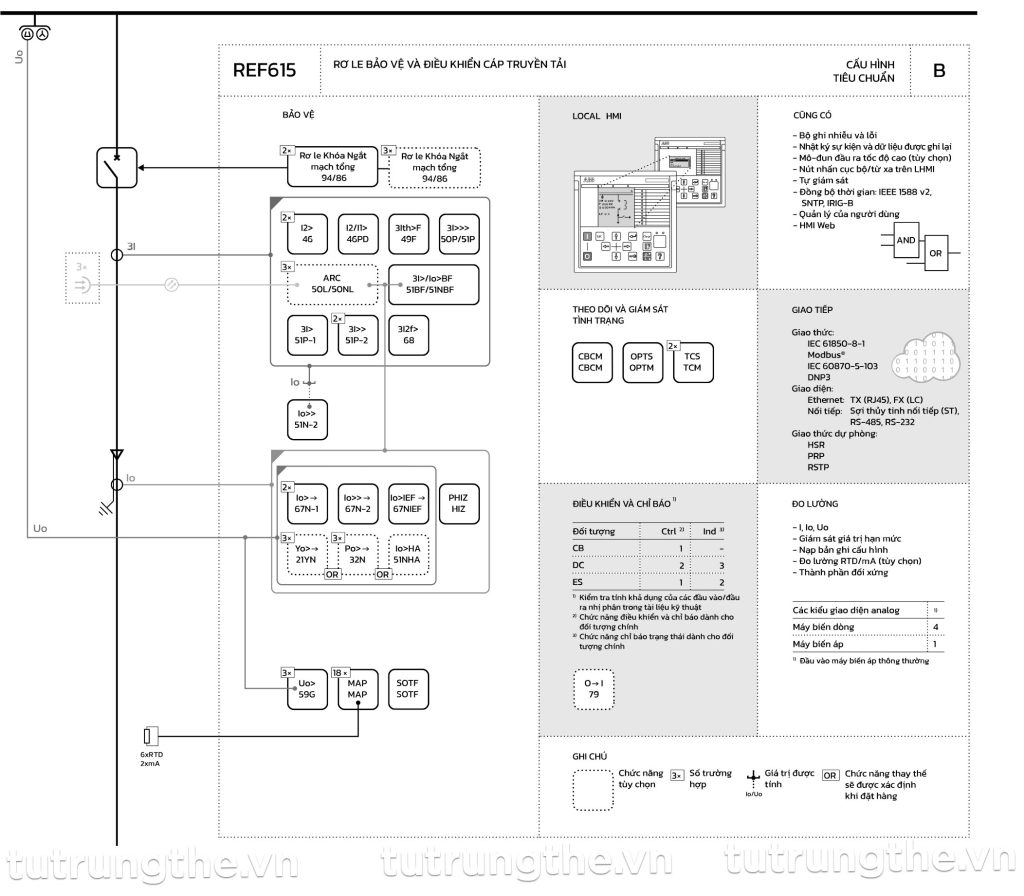

Rơ le REF615 ABB cấu hình B

Rơ le REF615 ABB Cấu hình tiêu chuẩn B – Bảo vệ quá dòng vô hướng và bảo vệ chạm đất có hướng và giám sát tình trạng bộ ngắt mạch (tùy chọn RTD).

• Rơ le cung cấp khả năng bảo vệ chạm đất có hướng, nếu đường dây truyền tải ra được trang bị máy biến dòng pha, máy biến dòng cân bằng lõi và phép đo điện áp dư.
• Dòng điện dư được tính toán từ các dòng pha có thể được sử dụng để bảo vệ chạm đất kép (băng đồng).
• Rơ le có thêm tính năng bảo vệ chạm đất nhất thời/gián đoạn.

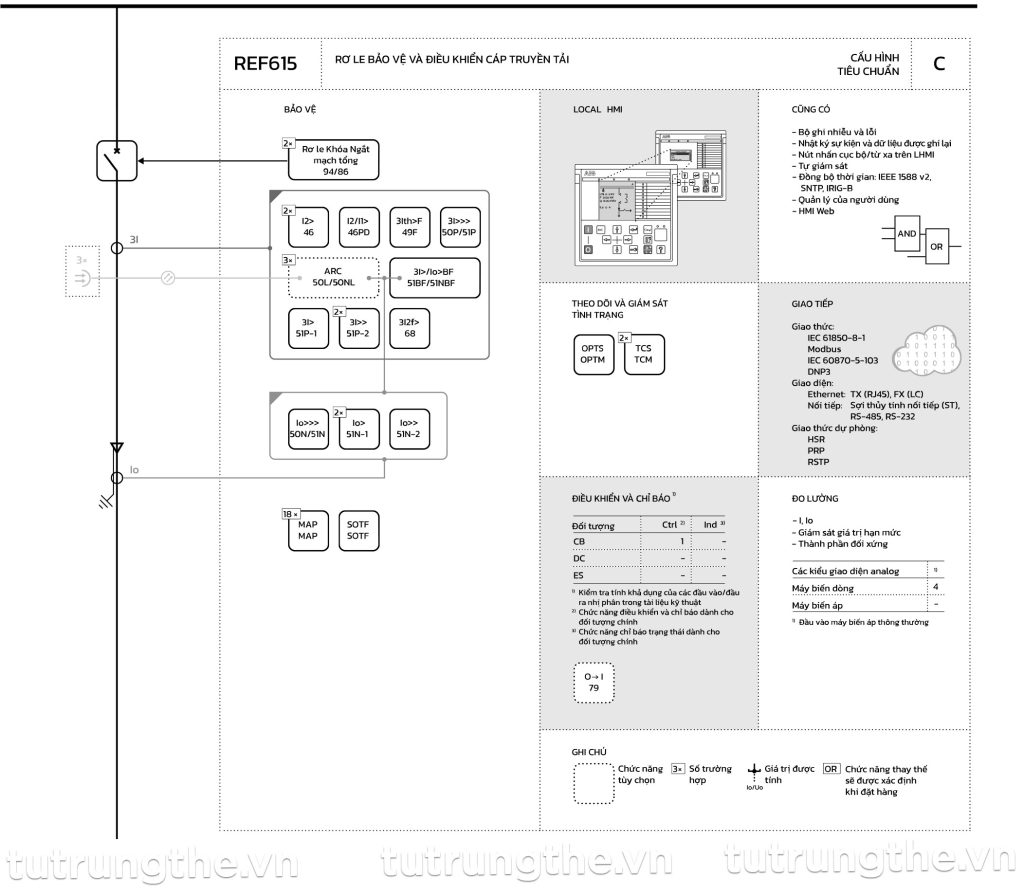

Rơ le REF615 ABB cấu hình C

Rơ le REF615 ABB Cấu hình tiêu chuẩn C – Bảo vệ quá dòng và bảo vệ chạm đất vô hướng:

• Cung cấp khả năng bảo vệ chạm đất vô hướng cho các đường dây truyền tải đi ra được trang bị máy biến dòng pha.
• Dòng dư cho bảo vệ chạm đất bắt nguồn từ dòng pha.
• Khi áp dụng, máy biến dòng cân bằng lõi có thể được sử dụng để đo dòng dư, đặc biệt khi yêu cầu bảo vệ chạm đất nhạy.

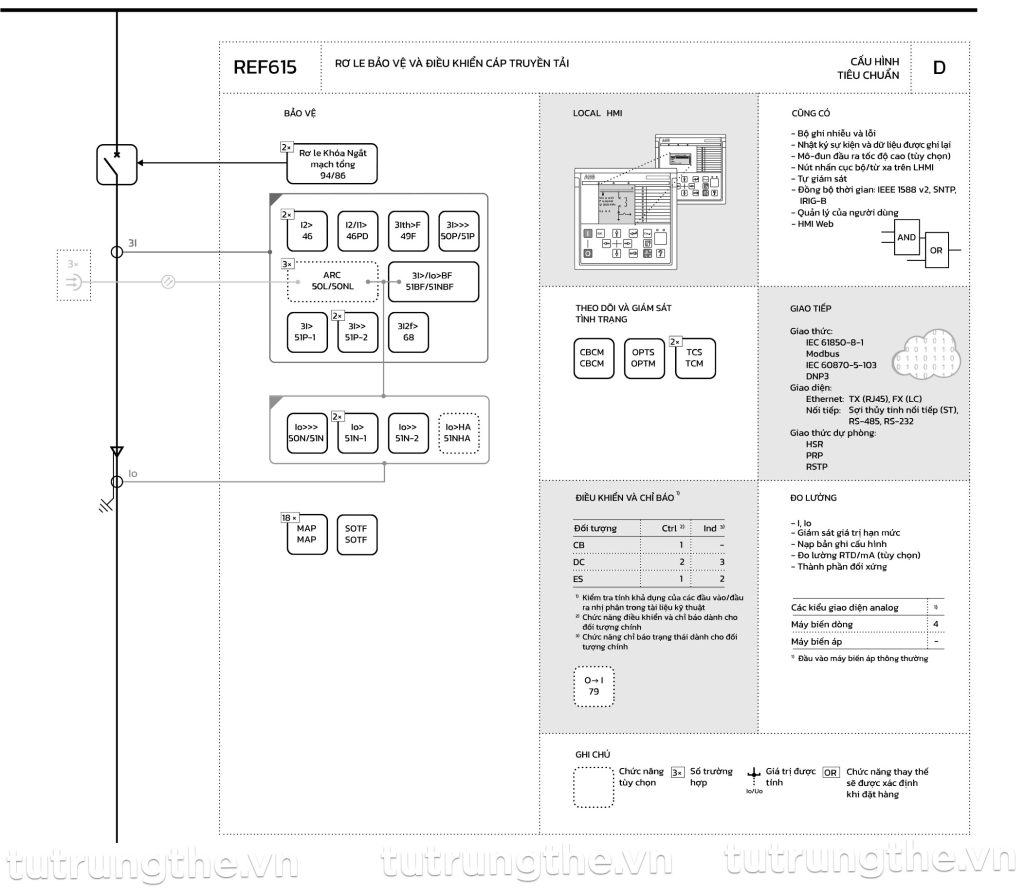

Rơ le REF615 ABB cấu hình D

Rơ le REF615 ABB Cấu hình tiêu chuẩn D – Bảo vệ quá dòng vô hướng và bảo vệ chạm đất và giám sát tình trạng bộ ngắt mạch (tùy chọn RTD):

• Cung cấp khả năng bảo vệ chạm đất vô hướng cho các đường dây truyền tải đi ra được trang bị máy biến dòng pha.
• Dòng dư cho bảo vệ chạm đất bắt nguồn từ dòng pha.
• Khi áp dụng, máy biến dòng cân bằng lõi có thể được sử dụng để đo dòng dư, đặc biệt khi yêu cầu bảo vệ chạm đất nhạy.

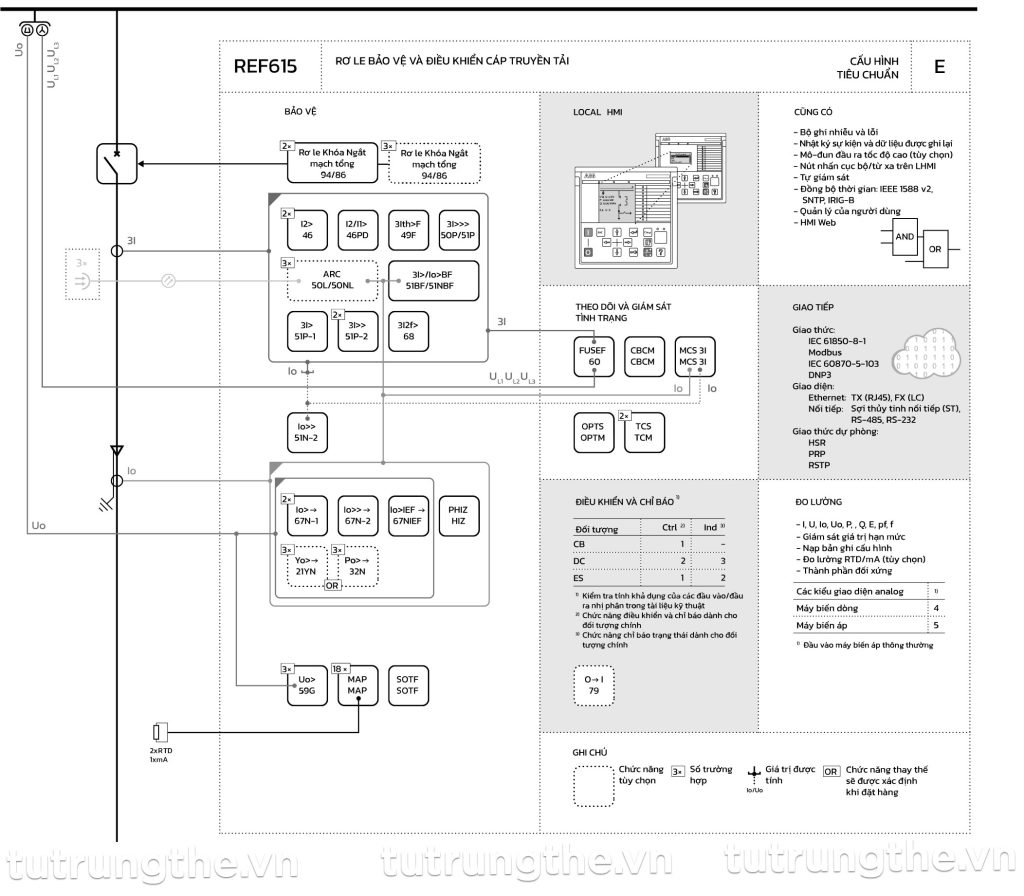

Rơ le REF615 ABB cấu hình E

Rơ le REF615 ABB Cấu hình tiêu chuẩn E – Bảo vệ quá dòng vô hướng và bảo vệ chạm đất có hướng, các phép đo dựa trên điện áp và giám sát tình trạng ngắt mạch (tùy chọn RTD):

• Cung cấp khả năng bảo vệ chạm đất có hướng với phép đo điện áp pha và điện áp dư.
• Giám sát mạch dòng điện và giám sát sự cố cầu chì cho các đường dây truyền tải đến được cung cấp phép đo điện áp thanh cái.

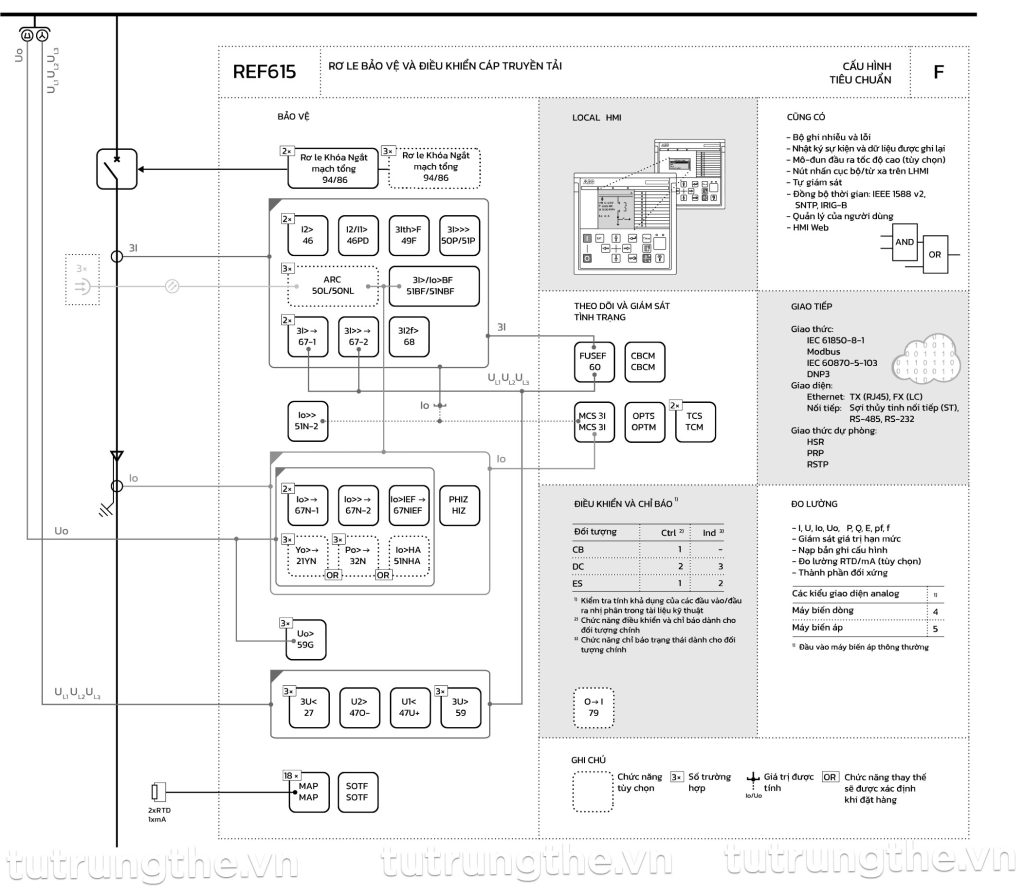

Rơ le REF615 ABB cấu hình F

Rơ le REF615 ABB Cấu hình tiêu chuẩn F – Bảo vệ quá dòng và bảo vệ chạm đất có hướng, bảo vệ dựa trên điện áp và các phép đo cũng như giám sát tình trạng cầu dao ngắt mạch (tùy chọn RTD).

• Cung cấp khả năng bảo vệ chạm đất có hướng với phép đo điện áp pha và điện áp dư.
• Giám sát mạch dòng điện và giám sát sự cố cầu chì cho các đường dây truyền tải đến được cung cấp phép đo điện áp thanh cái.
• Cung cấp bảo vệ quá dòng có hướng, bảo vệ quá áp và sụt áp, bảo vệ sụt áp thứ tự thuận và bảo vệ quá áp thứ tự nghịch và bảo vệ điện áp dư.

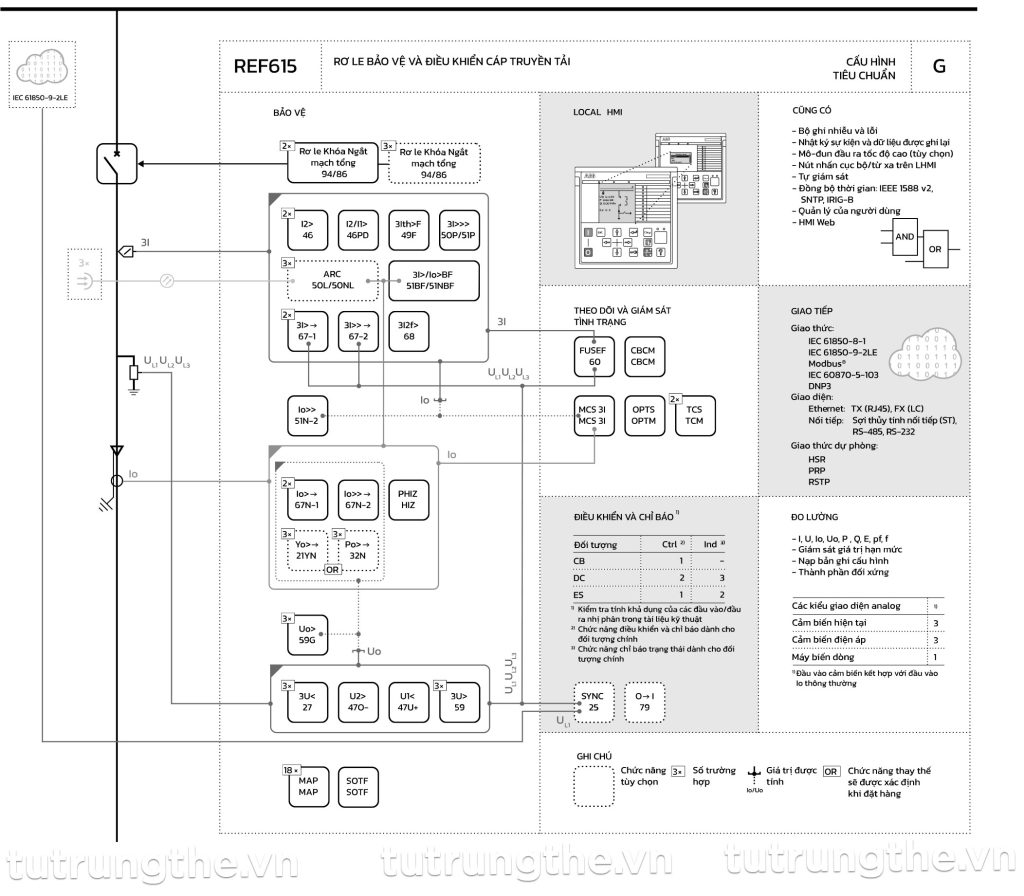

Rơ le REF615 ABB cấu hình G

Rơ le REF615 ABB Cấu hình tiêu chuẩn G – Bảo vệ quá dòng và bảo vệ chạm đất có hướng, bảo vệ dựa trên điện áp và các phép đo cũng như giám sát tình trạng cầu dao ngắt mạch (đầu vào cảm biến và kiểm tra đồng bộ tùy chọn với IEC 61850-9-2 LE).

• Bao gồm một đầu vào dòng dư thông thường (Io) và ba đầu vào cảm biến kết hợp cho dòng pha và điện áp pha.
• Kết nối của ba cảm biến kết hợp được thực hiện bằng loại đầu nối RJ-45. Cảm biến mang lại những lợi ích nhất định so với máy biến áp đo dòng điện và điện áp thông thường.

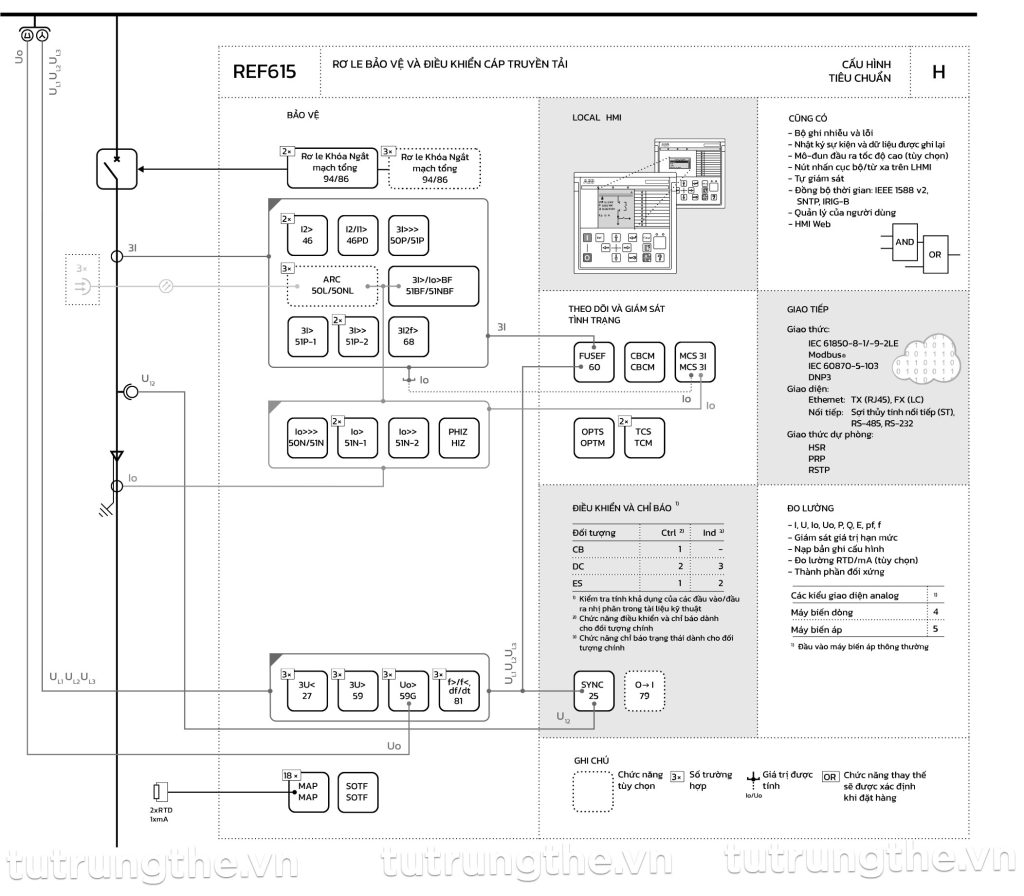

Rơ le REF615 ABB cấu hình H

Rơ le REF615 ABB Cấu hình tiêu chuẩn H – Bảo vệ quá dòng vô hướng và bảo vệ chạm đất, bảo vệ dựa trên điện áp và tần số và các phép đo, kiểm tra đồng bộ và giám sát tình trạng ngắt mạch (tùy chọn RTD)

• Cung cấp hỗ trợ việc sử dụng cấu hình tiêu chuẩn trong hệ thống điện công nghiệp, nơi nguồn điện được tạo ra từ chính nhà máy và/hoặc lấy từ mạng phân phối.
• Được hoàn thiện với chức năng kiểm tra đồng bộ, rơ le có cấu hình tiêu chuẩn H đảm bảo kết nối liên mạng an toàn của hai mạng.

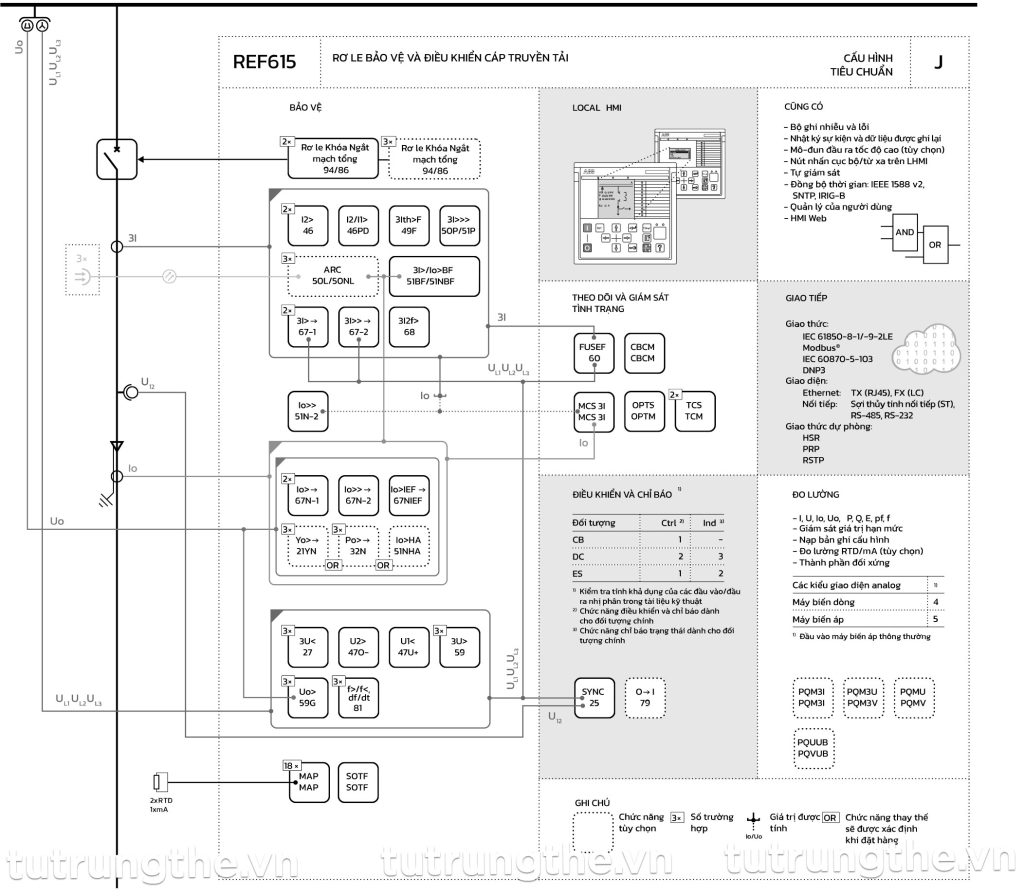

Rơ le REF615 ABB cấu hình J

Rơ le REF615 ABB Cấu hình tiêu chuẩn J – Bảo vệ quá dòng có hướng và bảo vệ chạm đất, bảo vệ dựa trên điện áp và tần số và các phép đo, kiểm tra đồng bộ và giám sát tình trạng ngắt mạch (chất lượng điện tùy chọn và tùy chọn RTD).

• Chức năng được cung cấp hỗ trợ việc sử dụng cấu hình tiêu chuẩn trong hệ thống điện công nghiệp, nơi nguồn điện được tạo ra từ chính nhà máy và/hoặc lấy từ mạng phân phối.
• Được hoàn thiện với chức năng kiểm tra đồng bộ, rơ le có cấu hình tiêu chuẩn J đảm bảo kết nối liên mạng an toàn của hai mạng.
• Cấu hình tiêu chuẩn J cũng bao gồm các chức năng chất lượng nguồn điện tùy chọn cho phép giám sát và phát hiện các sóng hài dòng điện và điện áp cũng như các sự cố nhiễu hệ thống trong thời gian ngắn.

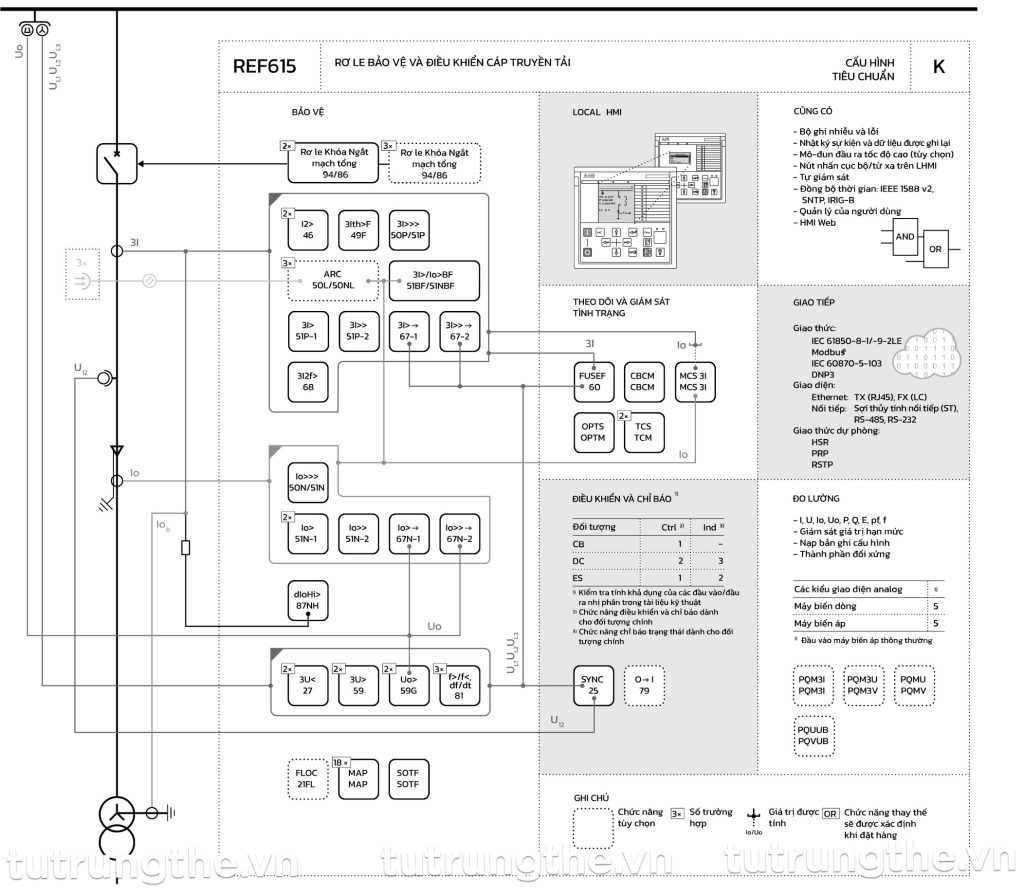

Rơ le REF615 ABB cấu hình K

Rơ le REF615 ABB Cấu hình tiêu chuẩn K – Bảo vệ quá dòng và bảo vệ chạm đất có hướng và vô hướng, bảo vệ chạm đất hạn chế trở kháng cao, bảo vệ dựa trên điện áp và tần số và các phép đo, kiểm tra đồng bộ và giám sát tình trạng cầu dao ngắt mạch (chất lượng điện tùy chọn và bộ định vị sự cố).

• Chức năng được cung cấp hỗ trợ việc sử dụng cấu hình tiêu chuẩn trong các ứng dụng truyền tải với một máy biến áp được đặt gần nơi bảo vệ chạm đất theo nguyên tắc sự cố chạm đất hạn chế trở kháng cao.
• Cấu hình được hoàn thành với chức năng kiểm tra đồng bộ để đảm bảo kết nối liên mạng an toàn của hai mạng.
• Cấu hình tiêu chuẩn K bao gồm các chức năng chất lượng nguồn điện tùy chọn cho phép giám sát và phát hiện các sóng hài dòng điện và điện áp cũng như các sự cố nhiễu hệ thống trong thời gian ngắn.
• Cấu hình tiêu chuẩn K cũng có chức năng định vị sự cố đo trở kháng tùy chọn phù hợp để xác định vị trí ngắn mạch trong hệ thống phân phối tỏa tia và sự cố chạm đất trong mạng nối đất hiệu quả và có điện trở thấp.

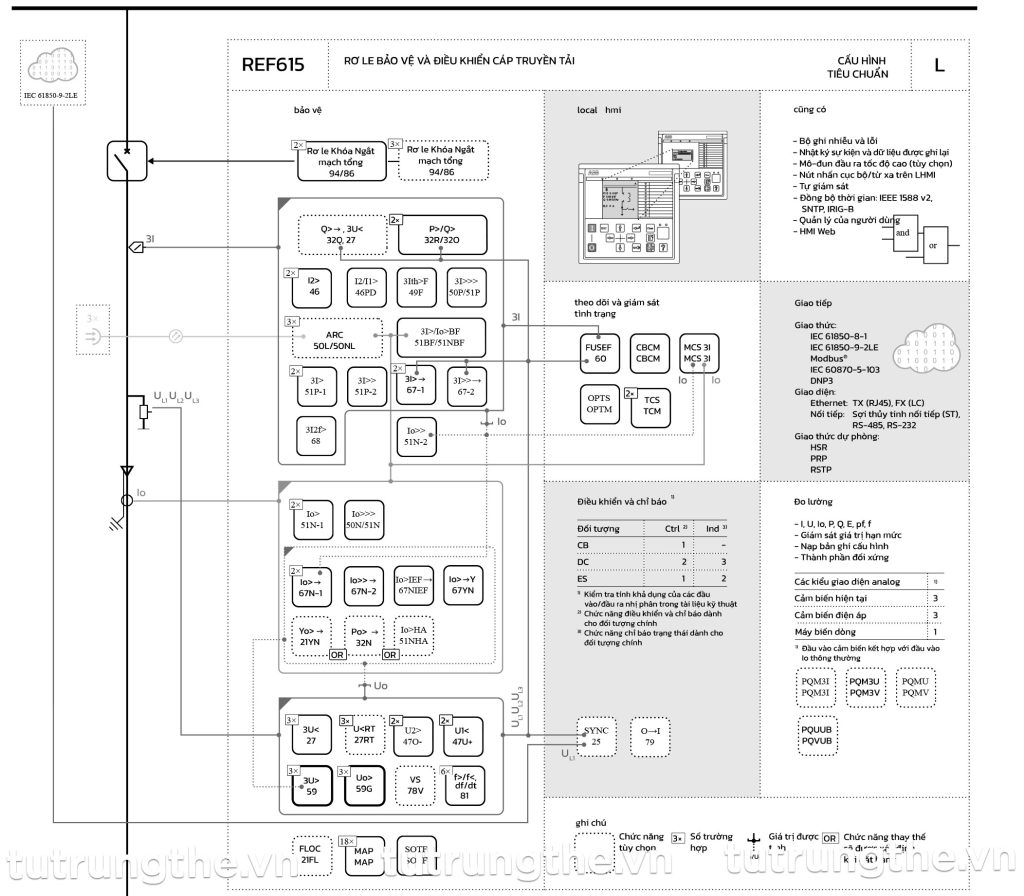

Rơ le REF615 ABB cấu hình L

Rơ le REF615 ABB Cấu hình tiêu chuẩn L – Bảo vệ quá dòng và bảo vệ chạm đất có hướng và vô hướng với tổng dẫn trung tính đa tần số, bảo vệ dựa trên điện áp, tần số và công suất và các phép đo, và giám sát tình trạng cầu dao ngắt mạch (đầu vào cảm biến, chất lượng nguồn điện tùy chọn, bộ định vị lỗi và bảo vệ liên kết nối và kiểm tra đồng bộ với IEC 61850-9-2 LE).

• Các phép đo tương tự bao gồm một đầu vào dòng dư (Io) thông thường và ba đầu vào cảm biến kết hợp cho dòng pha và điện áp pha.
• Kết nối của ba cảm biến kết hợp được thực hiện bằng loại đầu nối RJ-45. Cảm biến mang lại những lợi ích nhất định so với máy biến áp đo dòng điện và điện áp thông thường.
• Chức năng được cung cấp hỗ trợ việc sử dụng cấu hình tiêu chuẩn trong hệ thống điện, nơi nguồn điện được tạo ra từ chính nhà máy và/hoặc lấy từ mạng phân phối.
• Cấu hình tiêu chuẩn L bao gồm các chức năng chất lượng nguồn điện tùy chọn cho phép giám sát và phát hiện các sóng hài dòng điện và điện áp cũng như các sự cố nhiễu hệ thống trong thời gian ngắn.
• Cấu hình tiêu chuẩn L cũng có chức năng định vị sự cố đo trở kháng tùy chọn phù hợp để xác định vị trí ngắn mạch trong hệ thống phân phối tỏa tia và sự cố chạm đất trong mạng nối đất hiệu quả và có điện trở thấp.

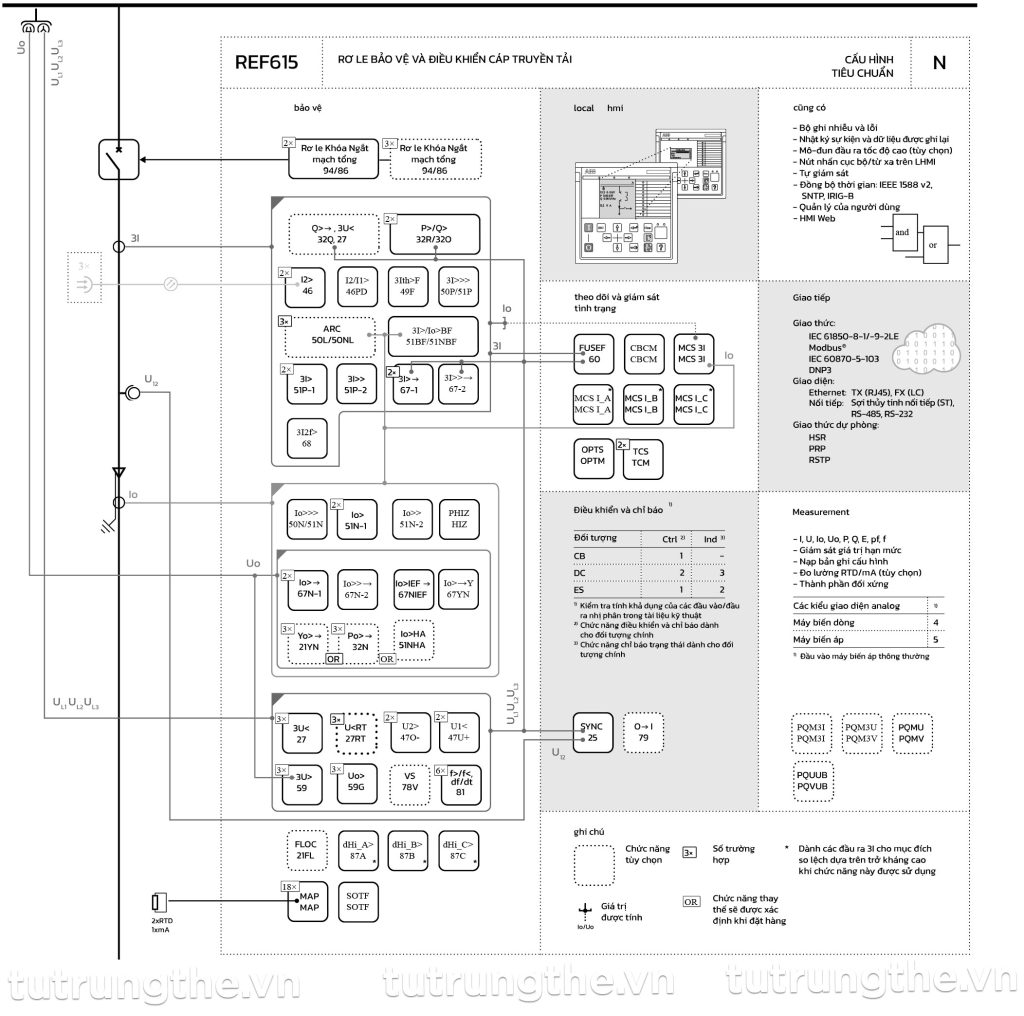

Rơ le ABB REF615 Cấu hình N

Rơ le REF615 ABB Cấu hình tiêu chuẩn N cung cấp mức chức năng cao nhất trong tất cả các cấu hình tiêu chuẩn. Cấu hình N cung cấp khả năng bảo vệ quá dòng và bảo vệ chạm đất có hướng và vô hướng với tổng dẫn trung tính đa tần số, bảo vệ dựa trên điện áp, tần số và công suất và các phép đo, bảo vệ so lệch trở kháng cao, kiểm tra đồng bộ và giám sát tình trạng cầu dao ngắt mạch (chất lượng nguồn điện tùy chọn, bộ định vị lỗi và bảo vệ kết nối liên mạng).

Cấu hình tiêu chuẩn N không được thiết kế để sử dụng tất cả các nội dung chức năng có sẵn trong một rơ le cùng một lúc. Để đảm bảo hiệu suất của rơ le, tải cấu hình cụ thể của người dùng được xác minh bằng công cụ Cấu hình ứng dụng của PCM600.
