Rơ le Sepam S20 Giải pháp bảo vệ kỹ thuật số từ Schneider

Rơ le Sepam S20 Giải pháp bảo vệ kỹ thuật số từ Schneider

Trong các hệ thống điện trung thế hiện đại, nhu cầu về bảo vệ thông minh, chính xác và linh hoạt ngày càng tăng cao. Rơ le Sepam S20 Giải pháp bảo vệ kỹ thuật số từ Schneider là một thiết bị bảo vệ kỹ thuật số chuyên dụng, được thiết kế để đảm bảo an toàn tuyệt đối cho máy biến áp, tủ trung thế và hệ thống đóng cắt. Với khả năng tích hợp cao và dễ cấu hình, Sepam S20 đang là giải pháp bảo vệ tối ưu cho các trạm biến áp, tủ RMU, tủ hợp bộ hay các nhà máy công nghiệp.

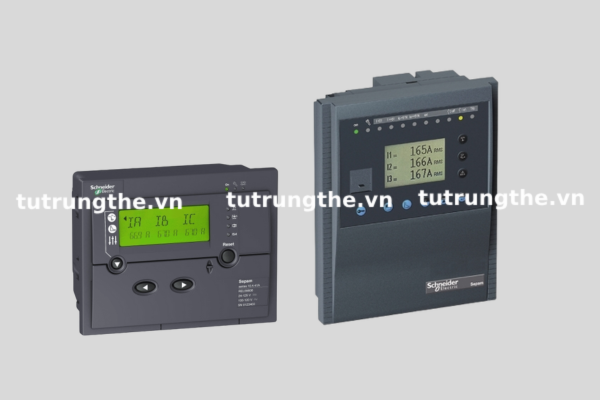

Giới thiệu rơ le bảo vệ kỹ thuật số Sepam S20 Schneider

Sepam S20 là một trong những model nổi bật thuộc dòng rơ le bảo vệ kỹ thuật số Sepam của Schneider, được thiết kế riêng cho mục đích bảo vệ máy biến áp lực trong lưới trung thế. Thiết bị được sử dụng rộng rãi trong các tủ điện trung thế dạng hợp bộ DM1, DM1-S, DMV-S, trạm kiosk, và các hệ thống điện tự động hóa.

Đặc điểm nổi bật:

Tích hợp nhiều chức năng bảo vệ trong một thiết bị duy nhất.

Giao diện người dùng trực quan, dễ thao tác.

Kết nối và cấu hình qua phần mềm chuyên dụng SFT2841.

Hỗ trợ các giao thức truyền thông như Modbus, dễ dàng tích hợp vào hệ thống SCADA/DMS.

Tương thích với cảm biến dòng LPCT dạng CRa, CRb.

Không cần nguồn phụ – hoạt động hoàn toàn bằng dòng cấp từ cảm biến.

Thiết kế đạt tiêu chuẩn IEC 60255, IEC 60044-8, đảm bảo an toàn và chính xác trong mọi điều kiện vận hành.

Chức năng bảo vệ toàn diện của Sepam S20

Sepam S20 cung cấp nhiều chức năng bảo vệ quan trọng cho hệ thống điện trung thế, đặc biệt là bảo vệ máy biến áp lực và thiết bị đóng cắt VCB:

1. Bảo vệ quá dòng pha (50/51): Ngăn ngừa các sự cố ngắn mạch pha – phát hiện nhanh và loại trừ sự cố để hạn chế hư hỏng lan rộng.

2. Bảo vệ chạm đất (50N/51N hoặc 67N)

Phát hiện dòng rò chạm đất, góp phần đảm bảo an toàn cách điện hệ thống.

Có thể tùy chọn kiểu bảo vệ: dòng dư hoặc dòng không cân bằng.

3. Bảo vệ quá tải máy biến áp (49): Giám sát nhiệt độ và dòng điện lâu dài, tránh tình trạng quá nhiệt, giúp tăng tuổi thọ máy biến áp.

4. Cảnh báo, giám sát và hiển thị sự cố:

Màn hình LCD hiện đại với thông tin đầy đủ: dòng điện tức thời, dòng sự cố, trạng thái ngõ ra, lỗi cảnh báo…

Tích hợp cổng truyền thông RS485 (Modbus RTU).

Cài đặt dòng vận hành của rơ le Sepam S20 Schneider

Việc cấu hình rơ le được thực hiện thông qua phần mềm SFT2841 hoặc trực tiếp trên giao diện người dùng mặt trước. Trong đó, thông số Is (dòng vận hành) là giá trị quan trọng, được lựa chọn dựa theo:

Dòng điện định mức của máy biến áp (In).

Dòng điện đầu ra từ cảm biến CRa/CRb LPCT (ví dụ: 22.5 mV tương đương 1 In).

Ngưỡng dòng bảo vệ cần thiết theo ứng dụng thực tế.

Người dùng cần xác định chính xác quan hệ biến dòng và điện áp đầu ra của LPCT, sau đó tính toán và thiết lập Is tương ứng để đạt hiệu quả bảo vệ cao nhất.

Cảm biến dòng CRa và CRb cho Sepam S20

Được thiết kế để hoạt động hoàn hảo với dòng Sepam, cảm biến CRa/CRb thuộc loại biến dòng năng lượng thấp (Low Power Current Transformer – LPCT), giúp đơn giản hóa việc lắp đặt và nâng cao độ an toàn.

Thông số kỹ thuật cơ bản:

Chuẩn IEC 60044-8.

Điện áp đầu ra thấp: 22.5 mV hoặc 80 mV tại dòng danh định.

Kích thước nhỏ gọn, dễ tích hợp trong ngăn VCB hoặc ngăn biến dòng của tủ.

Không tạo nhiệt nhiều, không cần tiếp địa như biến dòng truyền thống.

LPCT giúp giảm thiểu chi phí bảo trì, tăng hiệu quả vận hành và phù hợp với các tiêu chuẩn thiết bị điện trung thế tại Việt Nam.

Ứng dụng của rơ le Sepam S20 Schneider trong hệ thống điện trung thế

Sepam S20 là lựa chọn lý tưởng cho các công trình điện trung thế yêu cầu độ tin cậy cao:

Trạm biến áp kiosk và trạm compact.

Tủ RMU (Ring Main Unit) – lắp cho khu công nghiệp, khu đô thị.

Tủ đóng cắt hợp bộ (Metal Clad, DM1-S) cho nhà máy công nghiệp.

Hệ thống lưới điện phân phối tự động hóa, có tích hợp SCADA.

Sự phối hợp giữa Sepam S20 + LPCT CRa/CRb + máy cắt VCB Schneider tạo thành một chuỗi bảo vệ khép kín, an toàn, hiện đại, và tiết kiệm chi phí.
