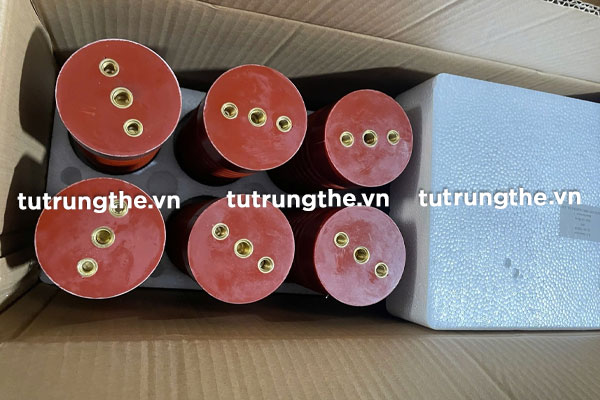

Sứ đỡ thanh cái 24kV cho tủ trung thế
Sứ đỡ thanh cái 24kV cho tủ trung thế (hay còn gọi là sứ đỡ cách điện thanh cái 24kV) là một thiết bị cách điện dùng trong hệ thống tủ điện trung thế (thường từ 7.2kV đến 24kV), có vai trò đỡ và cách ly các thanh cái dẫn điện khỏi phần vỏ tủ hoặc các thiết bị khác, đảm bảo an toàn điện và cơ khí.
Ứng dụng chính:
- Tủ trung thế dạng cố định hoặc dạng kéo rút.
- Hệ thống điện phân phối trung thế trong trạm biến áp.
- Dùng trong các nhà máy công nghiệp, khu đô thị, nhà máy điện gió, điện mặt trời.

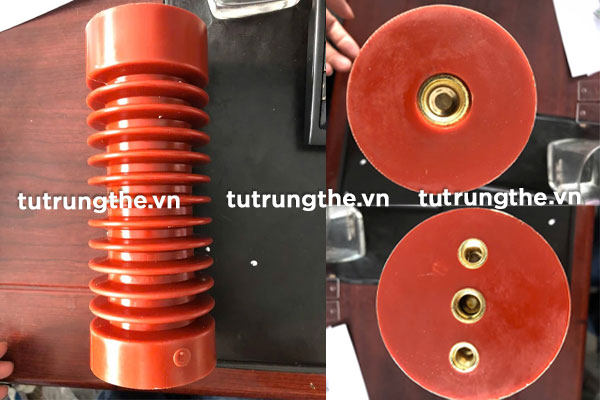

Tổng quan về sứ đỡ 24kV lắp tủ trung thế
Sứ đỡ thanh cái 24kV thường dùng trong tủ trung thế kín khí hoặc cách điện bằng không khí với các đặc tính:
- Sứ cách điện Epoxy đúc từ vật liệu epoxy, gia cường bằng bột silica hoặc sợi thủy tinh, đảm bảo khả năng cách điện cao, chịu nhiệt, chịu lực cơ khí tốt.

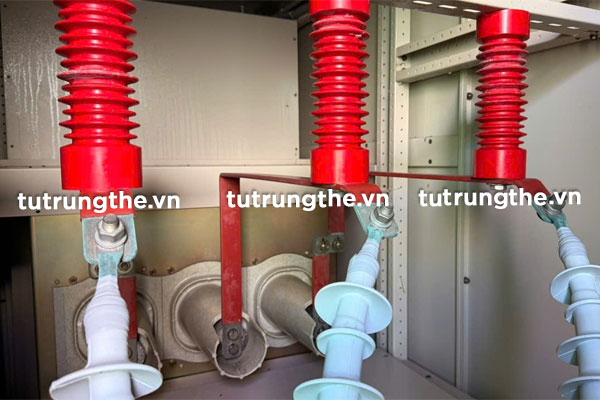

- Sứ đỡ thanh cái chuyên dụng được thiết kế phù hợp lắp đặt với hệ thống thanh cái (Busbar system), vị trí treo hoặc đỡ ngang dọc trong tủ.
Thông số sứ đỡ thanh cái tủ trung thế
| Thông số | Giá trị tham khảo |
|---|---|
| Điện áp định mức | 24kV |
| Dòng điện chịu đựng xung (BIL) | 125kV – 150kV (tuỳ theo chuẩn IEC/ANSI) |
| Chiều cao | ~100 – 300mm (tuỳ loại và thiết kế) |
| Vật liệu | Sứ epoxy, sứ gốm hoặc nhựa epoxy đúc |
| Lực chịu kéo/cơ học | ≥ 3kN |
| Kiểu lắp đặt | Bắt bulong từ dưới đế (gắn trên khung tủ) |
| Số lượng lỗ bắt thanh cái | 1 – 2 lỗ (phụ thuộc thiết kế thanh cái) |
Lưu ý khi lựa chọn sứ xuyên nối tủ trung thế cần chọn đúng cấp điện áp và dòng điện.
Quý khách cần tư vấn lựa chọn sứ đỡ thanh cái tủ trung thế và phụ kiện tủ RMU khác, có thể liên hệ nhanh qua tổng đài:
