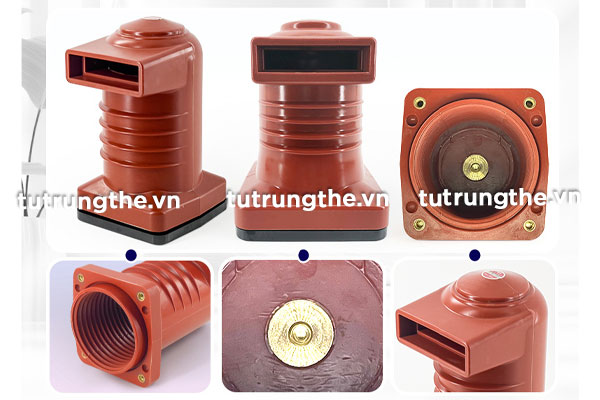

Sứ xuyên nối tủ trung thế Epoxy (Wall Bushing)
Tổng quan về Wall Bushing Epoxy – Sứ xuyên tủ Epoxy
Sứ xuyên nối tủ trung thế Epoxy (Wall Bushing) là loại phụ kiện sử dụng để bảo đảm an toàn cách điện và cơ khí cho các thanh cái xuyên vách tủ điện trung thế.
- Sứ làm từ vật liệu epoxy đúc chân không hoặc đúc áp lực (APG), có điện trở suất cao, độ bền điện tốt, chịu điện áp đến 170kV xung sét.

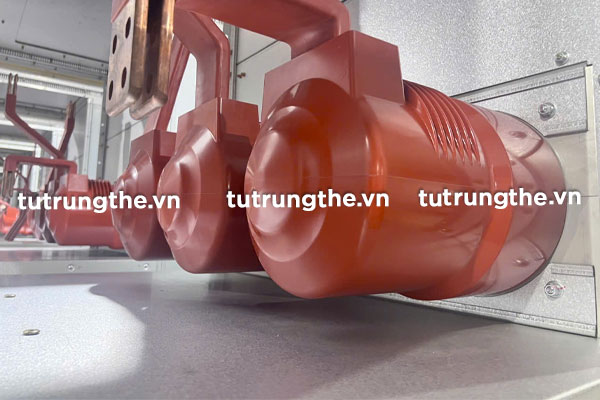

- Sử dụng để dẫn điện từ bên trong ra bên ngoài (hoặc ngược lại) qua vách tủ điện trung thế một cách an toàn và cách ly điện tốt.
Ứng dụng:
- Tủ RMU (Ring Main Unit).
- Tủ đóng cắt trung thế kiểu kín (GIS).
- Tủ máy biến áp trạm kios trung thế.
- Hệ thống điện công nghiệp, nhà máy, trạm điện phân phối.
Thông số:
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp định mức | 6kV/ 7.2kV 12kV / 24kV / 35kV |
| Dòng điện định mức | 630A / 1250A |
| Tần số | 50/60 Hz |
| Chiều dài tổng thể | 200-350mm (tuỳ loại) |
| Khả năng cách điện | > 50 kV (điện áp xung) |
| Chuẩn kết nối | IEC 62271, DIN, ANSI… |
Lưu ý khi lựa chọn sứ xuyên nối tủ trung thế cần chọn đúng cấp điện áp và dòng điện.

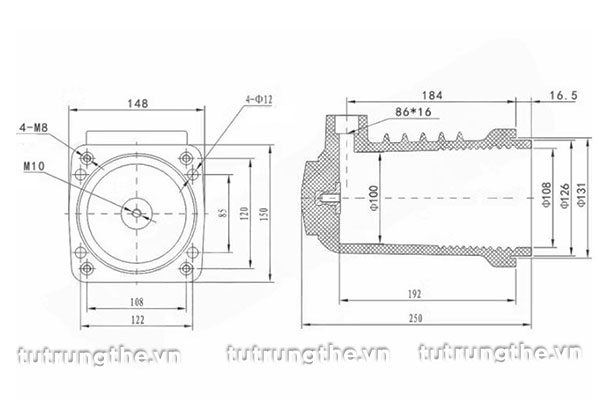

Cấu tạo sứ xuyên bushing nối tủ trung thế
-
Vật liệu chính: Nhựa Epoxy đúc nguyên khối (epoxy resin molded).
-
Lõi dẫn điện: Đồng hoặc hợp kim đồng.
-
Bề mặt: Có thể được bọc lớp chống rò rỉ hoặc lớp phủ silicon (tùy loại).
-
Hai đầu nối: Một đầu trong tủ (nối với thiết bị đóng cắt), một đầu ngoài (nối với cáp hoặc thanh cái).
Chức năng Sứ xuyên nối tủ Epoxy
-
Dẫn điện áp trung thế (thường từ 3.6 kV đến 24 kV) xuyên qua vách tủ.
-
Cách ly điện hiệu quả giữa bên trong và bên ngoài tủ.
-
Tạo điểm nối giữa các phần tử trong hệ thống trung thế như: cáp, thanh cái, hoặc các thiết bị đóng cắt.
