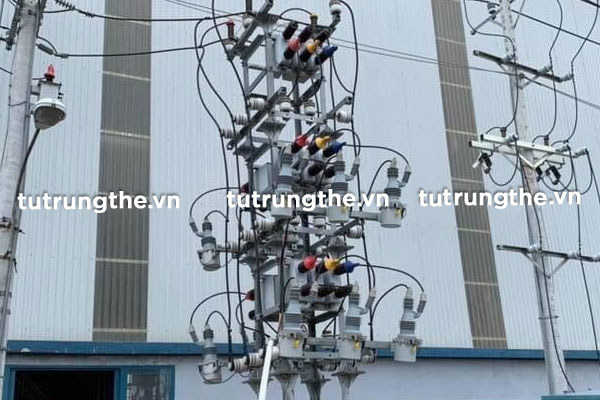

Thiết bị đóng cắt tụ bù 35kV
Thiết bị đóng cắt tụ bù 35kV sử dụng sử dụng cho mục đích đóng/ ngắt bù công suất phản kháng trên mạng lưới phân phối trung áp.
Thành phần hệ thống đóng cắt tụ bù trung áp 35kV
Trọn bộ thiết bị đóng cắt tụ bù ứng động trung áp 3 pha, 35 kV bao gồm các thành phần thiết bị chính sau:
- 01 bộ dao cắt tụ loại 3 pha.
- 01 tủ điều khiển dao cắt tụ bù ứng động trung thế.
- 01 hoặc 03 cảm biến dòng dòng chân sứ (LPCS: Line Post Current Sensor) tùy theo nhu cầu. Trường hợp không dùng LPCS, có thể sử dụng biến dòng điện trung thế 1 pha thông thường để lấy tín hiệu dòng điện nhưng phải phù hợp với tủ điều khiển.
- 01 biến điện áp cấp nguồn (PT) để lấy tín hiệu điện áp và cấp nguồn cho tủ điều khiển. Trường hợp không lắp PT, có thể dùng nguồn hạ thế lân cận nhưng điện áp phải đảm bảo phù hợp và đáp ứng yêu cầu của tủ điều khiển. Ngoài ra, tùy theo nhu cầu, thiết bị đóng cắt tụ bù loại 3 pha có thể được yêu cầu tích hợp thêm 03 cảm biến điện áp bên trong thiết bị trên 3 pha để cung cấp tín hiệu điện áp phục vụ đo lường và điều khiển đóng cắt.
Thông số máy cắt tụ bù trung áp 35kV
| Nhà sản xuất | Nêu cụ thể |
| Nước sản xuất | Nêu cụ thể |
| Mã hiệu | Nêu cụ thể |
| Tiêu chuẩn áp dụng (chế tạo và thử nghiệm) | IEEE Std C37.66 TM 2005 hoặc tương đương |
| Chủng loại |
Thiết bị đóng cắt tụ bù loại 3 pha, treo trụ, làm việc ngoài trời, buồng cắt chân không, Cách điện bằng nhựa đúc Cycloaliphatic epoxy, phù hợp làm việc trong điều kiện khímậu nhiệt đới, nóng ẩm và ô nhiễm.
|
| Cảm biến điện áp tích hợp (tùy chọn) |
03 cảm biến diện áp tích hợp trong dao cắt tụ trên 3 pha
|
| Điện áp danh định (pha-pha) | 35kV |
| Điện áp định mức của thiết bị (pha-pha) | ≥ 38kV |
| Tần số định mức | 50Hz |
| Dòng điện định mức | > 200A |
| Khả năng cắt dòng điện điện dung | > 200A |
| Khả năng chịu dòng ngắn mạch đối xứng trong 1 giây | ≥ 12,5kA |
| Dòng đóng ngắn mạch không đối xứng | ≥ 15,0kA |
| Mức chịu đựng điện áp xung (1,2/50µs) | > 125kV peak |
| Mức chịu đựng điện áp tần số công nghiệp: | |
| 01 phút, trạng thái khô | > 70kV rms |
| 10 giây, trạng thái ướt | ≥ 60kV rms |
| Cơ cấu vận hành |
Cuộn Solenoid/Căng lò xo bằng động cơ;
Điện áp cấp nguồn 120 VAC + 10% (hoặc 240 VAC ± 10%, phù hợp với nhu cầu sử dụng) |
| Độ bền cơ khí |
Tối thiểu 10.000 lần đóng cắt không tải không cần bảo dưỡng
|
| Chiều dài đường rò cách điện | > 25mm/kV hoặc ≥ 31mm/kV (tùy môi trường lắp đặt, lựa chọn theo tính toán thiết kế) |
| Ghi nhãn thiết bị |
Theo tiêu chuẩn IEEE Std C37.66 TM-2005 hoặc tương đương
|
