Tủ Dao Cắt Kết Hợp Cầu Chì QM – Tủ SM6 Schneider

Tổng quan về tủ dao cắt tải kết hợp cầu chì SM6-24 QM

Tủ SM6 Schneider QM là loại tủ dao cắt tải kết hợp cầu chì. Tủ chứa cầu dao phụ tải kèm chì dùng để đấu nối với cáp đầu ra bảo vệ máy biến áp. Tủ trung thế SM6 loại module ghép ngăn được thiết kế đáp ứng tất cả các tiêu chuẩn và đặc tính kỹ thuật IEC 60694; IEC 62271-200; IEC 60265-1; IEC 62271-105; IEC 60255; IEC 62271-100; IEC 62271-102.

Tủ trung thế Schneider chế tạo sẵn tại nhà máy – Tủ dao cắt tải và bảo vệ cầu chì có 5 khoang được ngăn cách bởi các vách ngăn kim loại hoặc cách điện:

1. Thiết bị đóng cắt: dao cắt tải có chức năng cách ly và dao nối đất được lắp đặt trong một vỏ kín bơm đầy khí SF6 và thỏa mãn yêu cầu “hệ thống áp suất kín”.
2. Thanh cái: tất cả nằm trên cùng mặt phẳng ngang, do đó cho phép mở rộng trạm trung thế và kết nối với các thiết bị hiện hữu.
3. Đấu nối: 3 tiếp cận thông qua mặt trước, đấu nối với phần dưới của dao cắt tải có chức năng cách ly và dao nối đất (tủ IM) hoặc dưới bộ gắn cầu chì (tủ QM, PM). Bộ phận này cũng được trang bị một dao nối đất phía dưới cầu chì trung thế trong tủ bảo vệ.
4. Cơ cấu truyền động: 4 là bộ cơ để thao tác dao cắt tải có chức năng cách ly, dao nối đất và kích hoạt các chỉ thị tương ứng vị trí của chúng (cắt tích cực).
5. Khoang hạ áp: 5 gồm hàng kẹp (nếu có mô tơ), cầu chì hạ thế và các thiết bị rơ le hợp bộ. Nếu cần không gian lớn hơn, có thể lắp đặt thêm một khoang hạ áp trên đỉnh tủ.

Xem thêm: Catalogue Tủ SM6 Tiếng Việt.

Thông tin kỹ thuật tủ SM6-24 mã QM

Đặc tính kỹ thuật chung tủ dao cắt kết hợp cầu chì SM6-24-QM

• Điện áp định mức: 24kV.
• Dòng định mức: 630A.
• Khả năng cắt lớn nhất: 20kA
• Độ bền cơ: 1.000 lần đóng cắt.
• Độ bền điện: 100 lần ngắt ở dòng định mức.
• Giới hạn nhiệt độ: Cất giữ: từ – 40°C đến +70°C; Làm việc từ: từ – 5°C đến +40°C.

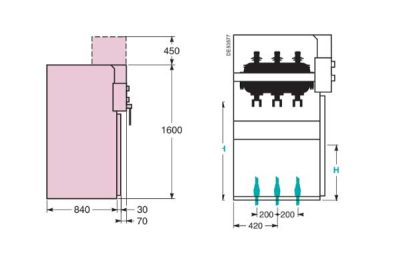

KÍCH THƯỚC: Thiết kế cho lắp đặt trong nhà ở phòng nhỏ hoặc trạm chế tạo sẵn.

• Rộng: 375mm; 500mm.
• Cao: 1600mm.
• Sâu: 940mm.
• Khối lượng: 130kg; 150kg.

ĐẤU NỐI CÁP:

Nối cáp từ phía dưới cho tất cả các tủ thông qua mương cáp, với chân đế, với hầm cáp. Độ cao cáp nối đo từ sàn là 400mm.

CẦU CHÌ BẢO VỆ MÁY BIẾN ÁP:

Định mức cầu chì cho các tủ SM6 QM phụ thuộc, ngoài các điểm khác, vào các tiêu chuẩn:

• Điện áp làm việc;
• Định mức biến áp;
• Công nghệ chế tạo cầu chì (nhà sản xuất).

Tùy chọn cải tiến chức năng tủ trung thế SM6-24-QM

Thiết bị có thể được trang bị một số lượng phụ kiện kèm theo (rơle, cuộn dây, biến áp đo lường, chống sét van, điều khiển từ xa,…).

KHÓA LIÊN ĐỘNG:

khóa liên động sử dụng cho dao cắt tải tuân theo tiêu chuẩn IEC 62271-200 và đặc điểm kỹ thuật EDF HN 64-S-41, bao gồm:

• Khả năng khóa chốt có sẵn (không cung cấp ổ khóa).
• 4 lỗ khoan có thể sử dụng cho khóa chìa (cung cấp theo yêu cầu khách hàng) cho chức năng khóa cơ khí.

BỘ TRUYỀN ĐỘNG:

• Loại: Bộ truyền động hai chức năng CIT.
• Cung cấp theo tiêu chuẩn.
• Thiết bị đóng cắt chính: Đóng/mở.
• Chế độ vận hành bằng tay: Cần thao tác.
• Chế độ vận hành điện: Mô tơ.
• Thời gian vận hành: 1 đến 2.
• Ứng dụng trong mạng điện: Điều khiển từ xa, quản lý lưới điện.
• Dao nối đất: Đóng/mở.

TÙY CHỌN ĐIỀU KHIỂN TỪ XA:

• Thiết bị điều khiển từ xa Easergy T200 I.
• Thiết bị đóng cắt SM6 có thể điều khiển từ xa được.
• Hệ thống SCADA Easergy L500.
