Tủ LBS trung thế trong nhà có bệ chì Đài Loan
Loại tủ LBS trung thế trong nhà có bệ chì Đài Loan được sử dụng chủ yếu ở các trạm nhánh đáp ứng yêu cầu đóng cắt nguồn điện đầu ra tới phụ tải là máy biến áp, động cơ trung thế, tụ bù trung thế,… có điện áp danh định của lưới điện trung thế 12kV, 24kV, 35(36)kV…
Hiện nay, các loại tủ đóng cắt trung thế LBS trong nhà được tin chọn cho các nhà máy, xí nghiệp sản xuất, các ngành công nghiệp nặng, các tòa nhà, chung cư, cao ốc, bệnh viện, trường học,..
Vỏ tủ LBS trong nhà
Vỏ tủ cầu dao phụ tải kèm chì bảo vệ máy biến áp thường là loại có cấp độ bảo vệ IP43, tiêu chuẩn IEC 61439-1 hoặc tương đương. Tủ LBS có các thành phần chính như công tắc, dao cắt, cơ cấu cơ khí và hệ thống điều khiển đáp ứng yêu cầu khách hàng.
Điều kiện sử dụng: Trong nhà.
Môi trường làm việc:
- Biên độ: không vượt quá 1.000m trên mặt nước biển.
- Nhiệt độ tối đa của môi trường xung quanh: 450 độ C.
- Nhiệt độ trung bình của môi trường xung quanh: 35 độ C.
- Độ ẩm: tối đa 100%.
- Khí hậu: nhiệt đới, nóng ẩm.
- Bức xạ mặt trời: 1.000 W/m2.
- Tốc độ gió tối đa: 160 km/h.

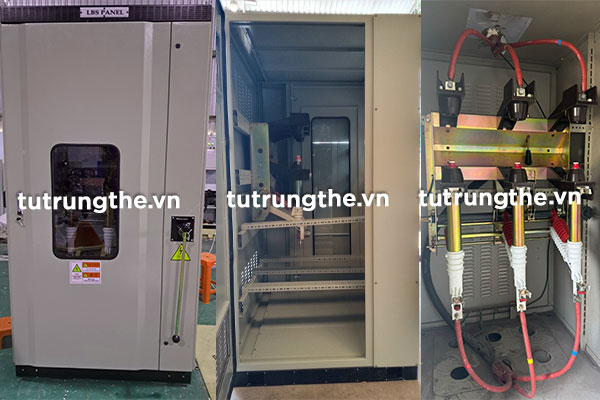

Cấu trúc:
- Vỏ tủ điện thép sơn tĩnh điện có hệ thống thanh cái, gá lắp tương thích với loại LBS trong nhà.
- Loại tủ điện 2 lớp cánh, có khóa bảo vệ, ô cửa trong suốt quan sát trạng thái đóng/cắt cầu dao.

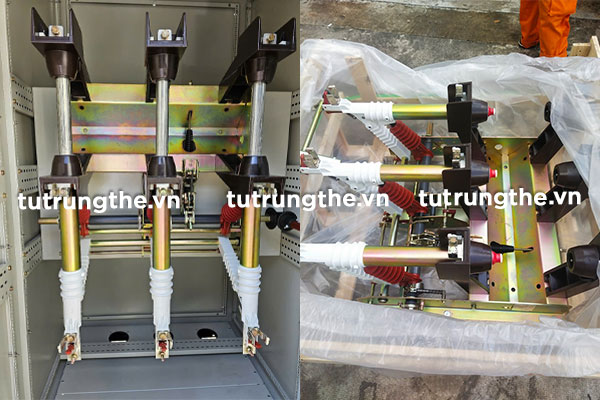

Cầu dao phụ tải LBS trong nhà có bệ chì nhập khẩu Đài Loan

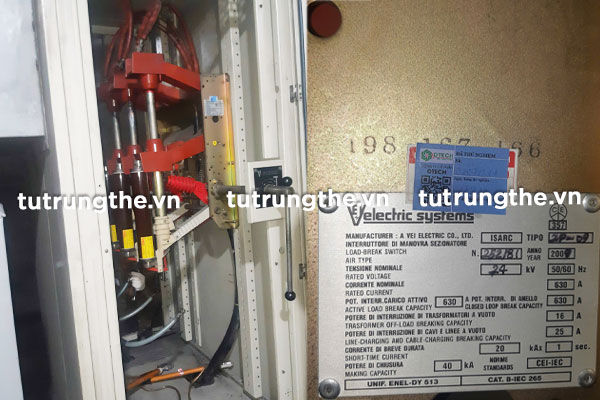

Phần VEI – Cầu dao phụ tải LBS xuất xứ Taiwan:
- Có công dụng như một cầu dao liên động có thêm khả năng đóng cắt có tải.
- Có thể lắp đặt linh hoạt tùy theo mục đích sử dụng, đảm bảo các yêu cầu về an toàn điện.
- Có bệ chì tương thích với cầu chì ống để bảo vệ tải phía sau như các máy biến áp.
Phần cầu chì ống trung thế lắp cho dao cắt tải có bệ đỡ chì LBS VEI Taiwan:
- Sử dụng chì ống loại cắt nhanh sản xuất theo IEC60282-1.
- Khi chì ống nổ, một chốt búa (striker fuse) từ bên trong chì ống sẽ phụt ra và tác động vào cơ cấu mở dao cắt tải.
Phần đấu nối tủ LBS:
- Các đầu nối của mỗi pha có thể nối với cáp trung thế 24kV.
- Bộ đầu cáp trong nhà tương thích với LBS và hệ thống cáp điện.
- Có thể tùy chọn các mã từ đầu cáp 3M, ABB, Raychem, Prysmian,…
