Tủ Máy Cắt Có Dao Cách Ly SM6 DM1-A Schneider

Tổng quan về tủ máy cắt có dao cách ly DM1-A

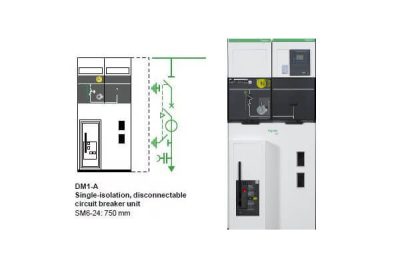

Tủ SM6 Schneider DM1-A (750mm) là loại tủ máy cắt loại SF6 với một dao cách ly. Tủ chứa 1 cầu dao cách ly dùng để đấu nối với cáp đầu vào hoặc cáp đầu ra. Tủ trung thế SM6 loại module ghép ngăn được thiết kế đáp ứng tất cả các tiêu chuẩn và đặc tính kỹ thuật IEC 60694; IEC 62271-200; IEC 60265-1; IEC 62271-105; IEC 60255; IEC 62271-100; IEC 62271-102.

Tủ trung thế Schneider chế tạo sẵn tại nhà máy – Tủ máy cắt khí SF6 được cấu thành từ 5 khoang được ngăn cách bởi các vách ngăn kim loại hoặc cách điện:

1. Thiết bị đóng cắt: dao cách ly và dao nối đất được lắp đặt trong một vỏ kín bơm đầy khí SF6 và thỏa mãn yêu cầu “hệ thống áp suất kín”.
2. Thanh cái: tất cả nằm trên cùng mặt phẳng ngang, do đó cho phép mở rộng trạm trung thế và kết nối với các thiết bị hiện hữu.
3. Đấu nối: tiếp cận thông qua mặt trước, đấu nối với phần dưới của máy cắt. Hai kiểu máy cắt có thể được sử dụng:
   • SF1: kết hợp với một rơ le điện tử và các cảm biến tiêu chuẩn  (có hoặc không có nguồn phụ cung cấp).
   • SFset: luôn đi kèm hệ thống bảo vệ điện tử và các cảm biến đặc biệt (không cần nguồn phụ cung cấp).
4. Cơ cấu truyền động: là bộ cơ để vận hành dao cách ly, máy cắt, dao nối đất và kích hoạt các chỉ thị tương ứng. Bộ cơ của máy cắt có thể được lắp thêm mô tơ (tùy chọn).
5. Khoang hạ áp: lắp đặt các rơ le hợp bộ (Statimax) và các hàng kẹp. Nếu cần không gian lớn hơn, có thể lắp đặt thêm một khoang hạ áp trên đỉnh tủ.

Xem thêm: Catalogue Tủ SM6 Tiếng Việt.

Thông tin kỹ thuật tủ SM6-24 mã QM

Đặc tính kỹ thuật chung tủ máy cắt có dao cách ly SM6-24 DM1-A

• Điện áp định mức: 24kV.
• Dòng định mức: 630A.
• Khả năng cắt lớn nhất: 20kA
• Độ bền cơ: IEC 62271-102.
• Giới hạn nhiệt độ: Cất giữ: từ – 40°C đến +70°C; Làm việc từ: từ – 5°C đến +40°C.

KÍCH THƯỚC: Thiết kế cho lắp đặt trong nhà ở phòng nhỏ hoặc trạm chế tạo sẵn.

• Rộng: 750mm.
• Cao: 1600mm.
• Sâu: 1220mm.
• Khối lượng: 400kg.

ĐẤU NỐI CÁP:

Nối cáp từ phía dưới cho tất cả các tủ thông qua mương cáp, với chân đế, với hầm cáp. Độ cao cáp nối đo từ sàn là 430mm.

Tùy chọn cải tiến chức năng tủ trung thế SM6-24 DM1-A

Thiết bị có thể được trang bị một số lượng phụ kiện kèm theo (rơle, cuộn dây, biến áp đo lường, chống sét van, điều khiển từ xa,…).

KHÓA LIÊN ĐỘNG:

Khóa liên động theo tiêu chuẩn IEC 62271-200 và đặc điểm kỹ thuật EDF HN 64-S-41, bao gồm:

• Khả năng khóa chốt có sẵn (không cung cấp ổ khóa).
• 4 lỗ khoan có thể sử dụng cho khóa chìa (cung cấp theo yêu cầu khách hàng) cho chức năng khóa cơ khí.

BỘ TRUYỀN ĐỘNG:

• Loại: Bộ truyền động hai chức năng CS.
• Việc đóng cắt được thực hiện bằng cần thao tác và phụ thuộc tốc độ thao tác.
• Thiết bị đóng cắt chính: Đóng/mở.
• Chế độ vận hành bằng tay: Cần thao tác.
• Dao nối đất: Đóng/mở.
• Tiếp điểm phụ: Dao cách ly (2 O + 2C) cho tủ DM1-A.

Quý khách cần tra cứu Catalogue và Bảng giá tủ trung thế SM6 Schneider, có thể liên hệ nhanh qua tổng đài:
