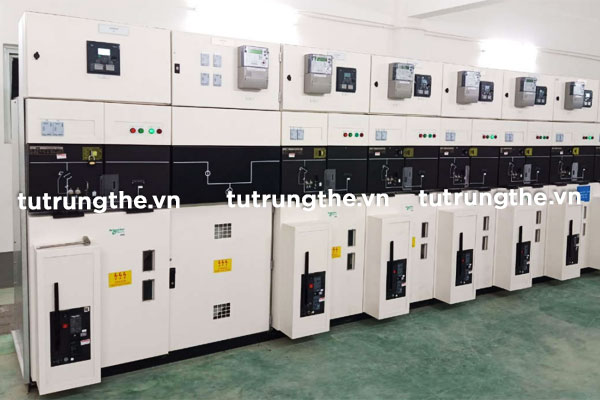

Tủ trung thế Metal-enclosed TMSec TGE

Tủ trung thế Metal-enclosed TMSec TGE

Tủ trung thế Metal-enclosed TMSec TGE là dòng tủ đóng cắt phù hợp cho các ứng dụng phân phối điện trung thế trong các khu công nghiệp, nhà máy và trạm biến áp.

Ưu điểm tủ hợp bộ TMSec Trường Giang

1. Đạt chuẩn quốc tế: Tủ TMSec TGE đã trải qua các thử nghiệm toàn diện bởi ASTA và tuân thủ tiêu chuẩn IEC 62271-200.
2. Thiết kế phân vùng kín: Thiết kế dạng tủ trung thế vỏ kim loại Metal-enclosed, phù hợp cho các ứng dụng trong nhà với điện áp lên đến 24kV.
3. Tính linh hoạt cao: Tủ điện với nhiều ngăn chức năng, tùy chọn bộ chuyển mạch phụ tải hoặc máy cắt chân không (VCB) từ TGE, Schneider, ABB và thương hiệu theo yêu cầu.
4. Tuổi thọ cao và bảo trì thấp: Tủ trung thế Trường Giang được thiết kế với mục tiêu hoạt động bền bỉ, giảm thiểu nhu cầu bảo trì trong suốt vòng đời sử dụng.

Thiết bị và linh kiện lắp đặt trong tủ trung thế TGE dòng TMSec

Dãy sản phẩm TMSec bao gồm các ngăn tủ chức năng đóng cắt thích hợp cho ứng dụng trung thế của trạm biến áp trung/hạ thế, hệ thống phân phối công cộng, trạm phân phối hoặc trạm khách hàng.

Thiết bị đóng cắt: Tích hợp bộ chuyển mạch phụ tải hoặc máy cắt chân không (VCB) từ TGE, Schneider, ABB và các thương hiệu khác theo yêu cầu.

• Dao cắt tải hoặc dao cách ly: Thiết kế kín khí, an toàn cho vận hành và không bị ảnh hưởng bởi môi trường.
• Máy cắt CB Circuit Breaker: Sử dụng máy cắt khí SF6 hoặc máy cắt chân không.
• Dao tiếp địa trung thế  – TES: Dao tiếp địa trong nhà điện áp đến 40.5kV – phù hợp tiêu chuẩn IEC 62271-102.

Thiết bị đo lường (Current and voltage transformers): Tủ TMSec thích hợp cho yêu cầu lắp đặt các máy biến dòng và biến điện áp các hãng Gelex Emic, Esitas, Dalian,…

Thiết bị bảo vệ, điều khiển và giám sát:

• Khởi động từ (Contactor) chân không.
• Đồng hồ báo khí SF6 24kV.
• Chỉ báo điện áp.

Rơ le bảo vệ/ Thiết bị điều khiển: Các loại rơle được sử dụng trong TMSec đến từ các thương hiệu Relay ABB, Schneider Sepam, Easergy P3, Toshiba, Siemens và các loại khác theo yêu cầu khách hàng.

Hồ quang nội: TMSec có hai giải pháp chống hồ quang nội là giải pháp lắp đặt với xả hồ quang trực tiếp ra bên ngoài ở bên dưới thiết bị đóng cắt và bên trên thiết bị đóng cắt.

Thông số tủ TMSec Trường Giang

• Sản phẩm: Tủ trung thế TMSec.
• Nhãn hiệu/ Xuất xứ: TGE/ Việt Nam.
• Tiêu chuẩn: IEC 62271-200.
• Điện áp định mức: 7.2k; 12kV; 17.5kV; 24kV; 36kV.
• Khả năng chịu dòng ngắn mạch: Lên đến 31.5kA/3s.
• Khả năng cung cấp điện liên tục của tủ điện: LSC2A
• Cấp độ bảo vệ hồ quang IAC AFLR: up to 16kA/s; 36kV-1250A-25kA/1s; 24kV-1250A-25kA/1s.
• Tiêu chuẩn bảo vệ: IP54, chống bụi và nước, phù hợp với môi trường khắc nghiệt.
• Mức độ bảo vệ: IP 3X.
• Giữa các loại tương thích: IP 2XC.
• Bảo vệ tủ: 8 Ik.
• Bảo vệ mất dịch vụ theo các lớp liên tục: LSC2A.
• Độ cao lắp đặt: Tối đa 2000m.
• Nhiệt độ môi trường: -5 to + 40°C.

Quý khách cần thêm thông tin chi tiết về sản phẩm Tủ TMSec hoặc các giải pháp tủ trung thế Trường Giang, hãy liên hệ với chúng tôi:
