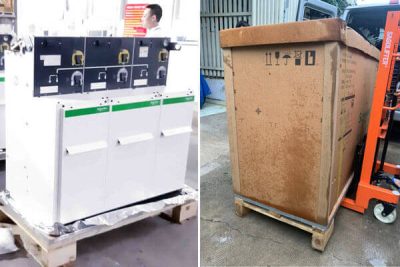

Tủ trung thế 3 ngăn Schneider RM6-NE-IDI 20kA/3s

Tủ Trung Thế RMU Schneider: RM6-NE-IDI

Sản phẩm: Tủ trung thế RMU Schneider: RM6-NE-IDI đang có giá tốt tại đại lý chính hãng.

Tủ RMU 3 ngăn compact không mở rộng, cách điện khí SF6:

02 ngăn I chứa cầu dao phụ tải LBS 630A cho cáp nguồn đến và đi.
01 ngăn D chứa máy cắt CB 200A bảo vệ máy biến áp.
Rơ le bảo vệ.

LIÊN HỆ TƯ VẤN: 0903 924 986

Mời bạn để lại số điện thoại, tư vấn viên gọi lại báo giá hoàn toàn miễn phí:

Danh mục: Tủ RMU 3 Ngăn Schneider Thẻ: tủ rm6 schneider, tủ rmu 3 ngăn, tủ rmu schneider, tủ trung thế schneider

Mô tả
Video

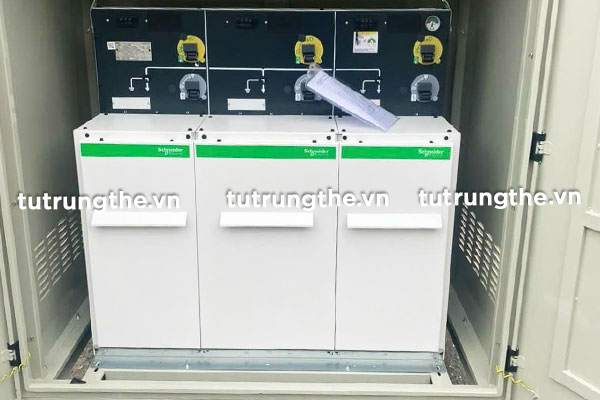

Tổng quan về tủ RMU 3 ngăn Schneider RM6-NE-IDI

Tủ RMU 3 ngăn Schneider RM6-NE-IDI bao gồm 2 ngăn cầu dao phụ tải LBS 630A và 1 ngăn máy cắt CB 200A đầu ra bảo vệ máy biến áp.

Tủ trung thế Schneider RM6 sử dụng cách điện khí SF6, thiết kế theo tiêu chuẩn IEC 60694, IEC 62271-200, IEC 60265-1, IEC 62271-105, IEC 62271-102, IEC 60255.
Tủ RM6 Schneider thiết kế nhỏ gọn mà vẫn đáp ứng đầy đủ các chức năng: kết nối, đo lường, tích hợp thiết bị đóng cắt cố định với chức năng bảo vệ máy biến áp.

Xem thêm: Catalogue Tủ trung thế Schneider RM6.

Thông số kỹ thuật RM6-NE-IDI

Đặc tính kỹ thuật chung của tủ trung thế Schneider RM6-NE-IDI

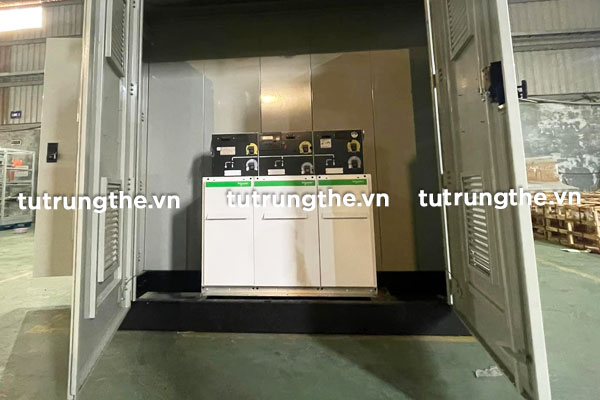

Vị trí lắp đặt: Tủ RMU lắp trong trạm kios hoặc trạm biến áp trong nhà.
Kích thước tủ trung thế RMU Schneider RM6 3 ngăn NE-IDI:
- Dài (mm): L= 1186 + 30 = 1216
- Khối lượng (kg): 240.

Thông số kỹ thuật tủ trung thế Schneider RM6-NE-IDI

NGĂN I: Dao cắt tải – cách ly

Điện áp định mức		Ur	kV	24
Tần số định mức		Fr	Hz	50 hoặc 60
Mức cách điện
Tần số công nghiệp 50Hz/1phút	Pha-pha, Pha-đất	Ud	kV rms	50
Tần số công nghiệp 50Hz/1phút	Qua khoảng cách ly	Ud	kV rms	60
Chịu xung sét	Pha-pha, Pha-đất	Up	kV đỉnh	125
Chịu xung sét	Qua khoảng cách ly	Up	kV đỉnh	145
Dòng định mức		Ir	A	400	400	630	630
Dòng định mức thanh cái		Ir	A	400	400	630	630
Dòng đỉnh định mức		Ip	kA	31.25	40	40	50
Dòng chịu ngắn hạn		It	kA rms	12.5	16	16	20
Dòng chịu ngắn hạn		tk	s	1	1	1	1 hoặc 3
Khả năng cắt	Dòng tải tác dụng	Iload	A	400	400	630	630
	Dòng chạm đất	Ief1	A	320	320	320	320
	Dòng nạp cáp	Icc	A	110	110	110	110
Khả năng đóng vào NM của dao cắt tải & nối đất		Ima	kA đỉnh	31.25	40	40	50
Sứ xuyên (1)			Kiểu	B hoặc C	B hoặc C	C	C
Độ bền cơ	Dao cắt tải-cách ly	M1	Số lần mở dao	1000
Độ bền cơ	Dao nối đất	M0	Số lần mở dao	1000
Độ bền điện	Dao cắt tải-cách ly	E3	Số lần CO ở dòng định mức	100
	Dao cắt tải-cách ly		Số lần thao tác đóng vào ngắn mạch	5	5	5	2
	Dao nối đất	E2	Số lần CO ở dòng định mức	100
	Dao nối đất		Số lần thao tác đóng vào ngắn mạch	5	5	5	2

NGĂN D: Máy cắt 200A bảo vệ máy biến áp

Điện áp định mức		Ur	kV	24
Tần số định mức		Fr	Hz	50 hoặc 60
Tần số công nghiệp 50Hz/1phút	Pha-pha, Pha-đất	Ud	kV rms	50
Tần số công nghiệp 50Hz/1phút	Qua khoảng cách ly	Ud	kV rms	60
Chịu xung sét	Pha-pha, Pha-đất	Up	kV đỉnh	125
Chịu xung sét	Qua khoảng cách ly	Up	kV đỉnh	145
Dòng định mức		Ir	A	200	630	200	630	200	200	200
Dòng định mức thanh cái		Ir	A	630		630		400	400	630
Dòng chịu ngắn hạn		It	kA rms	16		20		12.5	16	12.5
Dòng chịu ngắn hạn		tk	s	1		1 hoặc 3		1	1	1
Khả năng cắt dòng không tải MBA		I3	A	–	16	–	16	16	16	16
Khả năng cắt ngắn mạch		Isc	kA	16		20		12.5	16	12.5
Khả năng đóng vào ngắn mạch		Ima	kA đỉnh	40		50		31.25	40	31.25
Chu trình thao tác đóng – cắt				O – 3min- CO – 3min – O
Sứ xuyên(2)			Kiểu	C		C		A	B or C	A
Độ bền cơ	Máy cắt	M1	Số lần mở dao	2000
Độ bền cơ	Dao nối đất	M0	Số lần mở dao	1000
Độ bền điện	Máy cắt	E2	Số lần cắt ngắn mạch	3
	Máy cắt	E2	Số lần thao tác đóng vào ngắn mạch	2
	Dao nối đất	E2	Số lần CO ở dòng định mức	100
			Số lần thao tác đóng vào ngắn mạch	5		2		5	5	5
