Tổng quan về tủ RM6-RE-QIQI

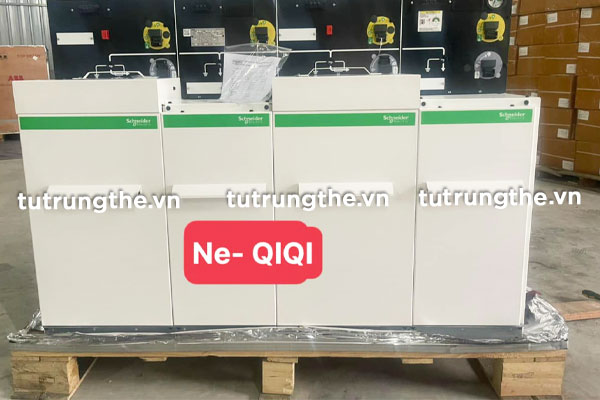

Tủ RMU 4 ngăn Schneider RM6-RE-QIQI bao gồm 2 ngăn cầu dao phụ tải LBS 630A đầu vào và 2 ngăn cầu dao phụ tải LBS 200A kèm chì đầu ra bảo vệ máy biến áp, dự phòng ghép ngăn mở rộng về bên phải.
- Dòng tủ điện trung thế RMU Schneider ử dụng cách điện khí SF6, thiết kế theo tiêu chuẩn IEC 60694, IEC 62271-200, IEC 60265-1, IEC 62271-105, IEC 62271-102, IEC 60255.
- Tủ hợp bộ mạch vòng trung thế với thiết kế nhỏ gọn mà vẫn đáp ứng đầy đủ các chức năng: kết nối, đo lường, tích hợp thiết bị đóng cắt cố định với chức năng bảo vệ máy biến áp.
- Tủ RM6 Schneider có thể mở rộng, bổ sung một hoặc nhiều ngăn cho tủ đơn giản bằng cách thêm vào các mô-đun kết nối với nhau bởi thanh cái thông qua các đầu ra hướng trường.
Xem thêm: Catalogue Tủ trung thế Schneider RM6.
Thông số kỹ thuật RM6-RE-QIQI
Đặc tính kỹ thuật chung của tủ trung thế Schneider RM6-RE-QIQI
- Vị trí lắp đặt: Tủ RMU lắp trong trạm kios hoặc trạm biến áp trong nhà.
- Kích thước tủ trung thế RMU Schneider RM6 4 ngăn RE-QIQI:
- Dài (mm): L= 1619 + 30 = 1649.
- Khối lượng (kg): 330.
Thông số kỹ thuật tủ trung thế Schneider RM6-RE-QIQI
NGĂN I: Dao cắt tải – cách ly
| Điện áp định mức | Ur | kV | 24 | ||||
| Tần số định mức | Fr | Hz | 50 hoặc 60 | ||||
| Mức cách điện | |||||||
|
Tần số công nghiệp 50Hz/1phút
|
Pha-pha, Pha-đất |
Ud | kV rms | 50 | |||
| Qua khoảng cách ly | Ud | kV rms | 60 | ||||
|
Chịu xung sét
|
Pha-pha, Pha-đất |
Up | kV đỉnh | 125 | |||
| Qua khoảng cách ly | Up | kV đỉnh | 145 | ||||
| Dòng định mức | Ir | A | 400 | 400 | 630 | 630 | |
| Dòng định mức thanh cái | Ir | A | 400 | 400 | 630 | 630 | |
| Dòng đỉnh định mức | Ip | kA | 31.25 | 40 | 40 | 50 | |
|
Dòng chịu ngắn hạn
|
It | kA rms | 12.5 | 16 | 16 | 20 | |
| tk | s | 1 | 1 | 1 | 1 hoặc 3 | ||
|
Khả năng cắt
|
Dòng tải tác dụng | Iload | A | 400 | 400 | 630 | 630 |
| Dòng chạm đất | Ief1 | A | 320 | 320 | 320 | 320 | |
| Dòng nạp cáp | Icc | A | 110 | 110 | 110 | 110 | |
| Khả năng đóng vào NM của dao cắt tải & nối đất | Ima | kA đỉnh | 31.25 | 40 | 40 | 50 | |
| Sứ xuyên (1) | Kiểu | B hoặc C | B hoặc C | C | C | ||
|
Độ bền cơ
|
Dao cắt tải-cách ly | M1 | Số lần mở dao | 1000 | |||
| Dao nối đất | M0 | Số lần mở dao | 1000 | ||||
|
Độ bền điện
|
Dao cắt tải-cách ly
|
E3 | Số lần CO ở dòng định mức | 100 | |||
| Số lần thao tác đóng vào ngắn mạch | 5 | 5 | 5 | 2 | |||
|
Dao nối đất
|
E2 | Số lần CO ở dòng định mức | 100 | ||||
| Số lần thao tác đóng vào ngắn mạch | 5 | 5 | 5 | 2 | |||
NGĂN Q: Dao cắt tải 200A và cầu chì bảo vệ máy biến áp
| Điện áp định mức | Ur | kV | 24 | ||||
| Tần số định mức | Fr | Hz | 50 hoặc 60 | ||||
| Mức cách điện | |||||||
|
Tần số công nghiệp 50Hz/1phút
|
Pha-pha, Pha-đất |
Ud | kV rms | 50 | |||
| Qua khoảng cách ly | Ud | kV rms | 60 | ||||
|
Chịu xung sét
|
Pha-pha, Pha-đất |
Up | kV đỉnh | 125 | |||
| Qua khoảng cách ly | Up | kV đỉnh | 145 | ||||
| Dòng định mức | Ir | A | 200 | 200 | 200 | 200 | |
| Dòng định mức thanh cái | Ir | A | 400 | 400 | 630 | 630 | |
|
Dòng chịu ngắn hạn
|
It | kA rms | 12.5 | 16 | 16 | 20 | |
| tk | s | 1 | 1 | 1 | 1 hoặc 3 | ||
| Khả năng cắt dòng không tải MBA | I3 | A | 16 | 16 | 16 | 16 | |
| Khả năng cắt ngắn mạch | Isc | kA | 12.5 | 16 | 16 | 20 | |
| Khả năng đóng vào ngắn mạch | Ima | kA đỉnh | 31.25 | 40 | 40 | 50 | |
| Sứ xuyên | Kiểu | A | A | A | A | A | |
| Độ bền cơ Dao cắt tải-cách ly | M1 | Số lần mở dao | 1000 | ||||
| Dao nối đất | M0 | Số lần mở dao | 1000 | ||||
|
Độ bền điện
|
Dao cắt tải-cách ly | E2 | Số lần CO ở dòng định mức | 100 | |||
| Số lần thao tác đóng vào ngắn mạch | 5 | 2 | |||||
| Dao nối đất | E2 | Số lần CO ở dòng định mức | 100 | ||||
| Số lần thao tác đóng vào ngắn mạch | 5 | 2 | |||||
