Tủ trung thế TMS1 Ngăn máy cắt VCB Schneider là phương án được nhiều khách hàng của tutrungthe.vn lựa chọn cho các trạm biến áp 110kV, các dự án yêu cầu dòng cắt cao.

Tủ máy cắt VCB Schneider TMS1

Tủ máy cắt trung thế TMS1 là dòng sản phẩm chủ lực do Trường Giang Electric (TGE) nghiên cứu, thiết kế và sản xuất tại Việt Nam, nhằm cung cấp giải pháp tủ trung thế sơ cấp (Primary AIS Switchgear) an toàn – ổn định – linh hoạt, đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong ngành điện công nghiệp và năng lượng.

Tủ máy cắt trung thế TMS1 Trường Giang Electric được sản xuất theo tiêu chuẩn IEC 62271-200 đã được type test thành công bởi ASTA (Úc).

• Dải điện áp hoạt động: 12kV, 24kV đến 40,5kV.
• Dòng điện định mức: Máy cắt chân không từ 630A đến 2500A.
• Dòng cắt ngắn mạch: lên tới 31.5kA – 40kA.
• Cấp bảo vệ: IP4X (bên ngoài), IP2X (bên trong).
• Loại cách điện: Không khí (AIS), thiết kế dạng vỏ kim loại bọc kín (metal-enclosed), ngăn cách từng khoang bằng kim loại độc lập (metal-clad).

Tủ hợp bộ Trường Giang Metal-clad 24kV TMS1 sử dụng máy cắt chân không VCB Schneider Evolis phiên bản kéo rút (withdrawable), tích hợp hệ thống ray, cradle, shutter kim loại và cơ chế liên động đảm bảo an toàn tuyệt đối.

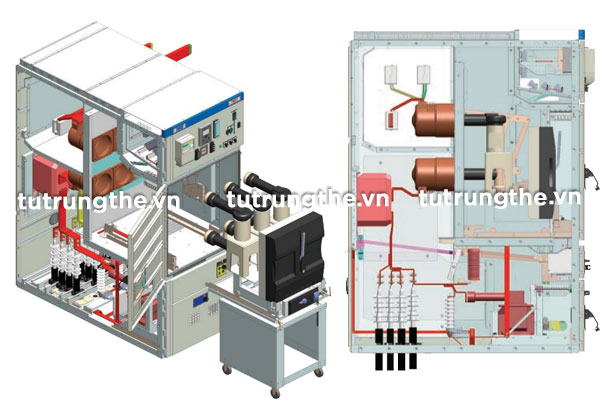

Ngăn máy cắt VCB tủ trung thế TMS1

Ngăn máy cắt trong tủ trung thế TMS1 được thiết kế chuyên biệt để tương thích hoàn hảo với máy cắt chân không Schneider Evolis, đảm bảo độ an toàn, vận hành ổn định và dễ bảo trì:

• Trang bị ray trượt và hệ thống dẫn hướng chính xác, cho phép máy cắt dễ dàng kéo vào – rút ra khỏi ngăn tủ một cách an toàn và trơn tru.
• Thành phần cơ khí chuyển động và liên động chắc chắn, hạn chế tối đa sai lệch thao tác, đảm bảo chỉ thao tác khi máy cắt ở trạng thái an toàn (OFF).
• Sử dụng sứ xuyên nối tủ trung thế Epoxy (Wall Bushing) cách điện chất lượng cao, giúp cách ly an toàn và duy trì độ bền điện lâu dài trong môi trường trung thế.
• Cửa che (shutter) bằng kim loại điều khiển tự động, tự động đóng khi máy cắt được rút ra, đảm bảo không tiếp xúc với phần dẫn điện, gia tăng an toàn khi bảo trì.
• Kết nối điện đáng tin cậy đến các ngăn chức năng khác (ngăn cáp, ngăn đo đếm, ngăn biến dòng…), đảm bảo đồng bộ và tối ưu hiệu suất truyền tải.

Máy cắt VCB Schneider Evolis lắp tủ TMS1

Máy cắt chân không Evolis (DRAW OUT) là thành phần chính trong ngăn máy cắt tủ trung thế sơ cấp TMS1 do Trường Giang Electric sản xuất. Máy cắt đảm nhiệm vai trò đóng – cắt bảo vệ mạch lực trung thế.

Dòng máy cắt trung thế VCB Schneider Evolis cho tủ đóng cắt trung thế được đánh giá cao nhờ độ tin cậy, tuổi thọ cao và khả năng vận hành an toàn trong nhiều điều kiện môi trường.

• Dải điện áp định mức: 12kV / 17.5kV / 24kV.
• Dòng điện định mức: 630A, 1250A, 1600A, 2500A.
• Dòng cắt ngắn mạch (Icu): 25kA – 31.5kA – 40kA (tùy cấu hình).
• Tuổi thọ điện: cấp E2 theo tiêu chuẩn IEC 62271-100.
• Tuổi thọ cơ: cấp M2, đạt đến 10.000 chu kỳ đóng/ngắt
• Chế độ điều khiển: đóng cắt bằng cơ cấu lò xo nạp điện (motor spring-charged), có thể tích hợp điều khiển từ xa (SCADA).

Sự kết hợp giữa tủ trung thế TMS1 và máy cắt VCB Schneider Evolis là giải pháp lý tưởng cho các hệ thống điện trung thế hiện đại, nơi yêu cầu cao về độ ổn định, độ tin cậy.
