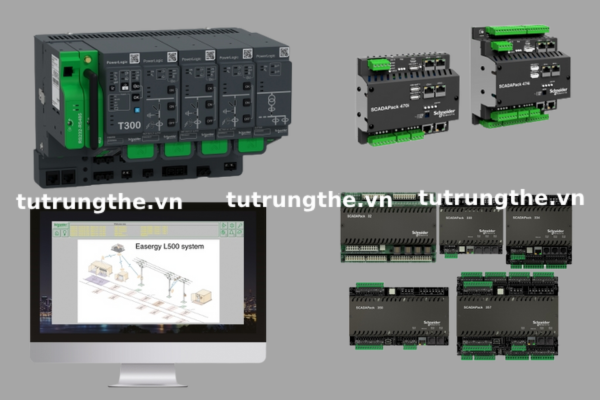

SCADA L500 và tích hợp RTU Schneider (T300, SCADAPack)

SCADA L500 và tích hợp RTU Schneider (T300, SCADAPack)

Hệ thống SCADA ngày càng đóng vai trò quan trọng trong giám sát, điều khiển và thu thập dữ liệu thời gian thực trong ngành điện. Trong bài viết này, tutrungthe.vn sẽ giúp bạn tìm hiểu rõ về phần mềm SCADA L500 và tích hợp RTU Schneider (T300, SCADAPack), và cách cấu hình giao thức để đảm bảo truyền thông dữ liệu hiệu quả.

Mối liên kết giữa SCADA và RTU

SCADA là hệ thống thu thập và giám sát dữ liệu thời gian thực, có khả năng kiểm soát và vận hành từ xa các thiết bị hiện trường trong hệ thống điện. Trong khi đó, RTU là thiết bị trung gian quan trọng, thực hiện nhiệm vụ thu thập tín hiệu, truyền dữ liệu và thực thi các lệnh điều khiển từ SCADA xuống các thiết bị thực địa như máy cắt, máy biến áp, Recloser, RMU.

Sự kết hợp giữa SCADA và RTU tạo nên một kiến trúc điều khiển phân tán nhưng thống nhất, giúp tăng khả năng phát hiện sự cố, tự động hóa đóng cắt, cảnh báo và tối ưu hiệu suất vận hành hệ thống điện. Đặc biệt, trong bối cảnh phát triển lưới điện thông minh (Smart Grid), việc tích hợp các thiết bị RTU Schneider với phần mềm SCADA L500 đang trở thành tiêu chuẩn thiết kế cho các doanh nghiệp ngành điện.

Các RTU tương thích với SCADA L500

SCADAPack 32, x70

SCADAPack là dòng RTU đa năng được Schneider Electric phát triển với khả năng lập trình mạnh mẽ theo tiêu chuẩn quốc tế IEC 61131-3. Các model phổ biến như SCADAPack 32, SCADAPack 350, và SCADAPack x70 series được tích hợp sẵn cổng truyền thông Ethernet, RS232/RS485 và hỗ trợ các giao thức phổ biến như Modbus RTU/TCP, DNP3, IEC 60870-5-101/104.

SCADAPack 32 nổi bật với kích thước nhỏ gọn, tiêu thụ năng lượng thấp, phù hợp với các hệ thống cần hoạt động ổn định trong thời gian dài tại những điểm xa trung tâm.

SCADAPack x70 series (như SCADAPack 474, 575, 575L) hỗ trợ các chức năng bảo mật tiên tiến, mã hóa giao tiếp, có thể giám sát từ xa qua mạng 4G hoặc kết nối VPN. Dòng này lý tưởng cho lưới điện phân phối thông minh hoặc các trạm RMU và Recloser hiện đại.

Các thiết bị này hoàn toàn tương thích với phần mềm SCADA L500 Schneider, giúp giám sát tình trạng vận hành, thực hiện điều khiển từ xa đóng/cắt thiết bị và cảnh báo sự cố tức thời.

T300, CP300

RTU T300 là dòng thiết bị điều khiển và thu thập dữ liệu cao cấp được thiết kế chuyên dụng cho ngành điện trung thế. Sản phẩm có khả năng tích hợp đa chức năng trong cùng một thiết bị như: giám sát lưới điện, điều khiển đóng cắt, cảnh báo sự cố, lưu trữ dữ liệu và lập trình logic tự động.

T300 được sử dụng phổ biến trong các hệ thống tủ RMU Schneider RM6, tủ RMU Siemens 8DJH, máy cắt Recloser Schneider U27, đảm bảo giám sát đồng bộ và truyền dữ liệu thời gian thực về hệ thống điều khiển trung tâm qua giao thức IEC 60870-5-104, DNP3, Modbus TCP.

T300 hỗ trợ kết nối với mô-đun mở rộng CP300, cho phép nâng cao năng lực xử lý tín hiệu, lưu trữ bản ghi sự kiện và thực hiện các kịch bản điều khiển nâng cao.

Thiết bị được thiết kế công nghiệp hóa, hoạt động ổn định trong điều kiện môi trường khắc nghiệt, phù hợp với trạm không người trực hoặc các điểm lắp đặt xa.

Với sự tương thích hoàn hảo với SCADA L500, thiết bị T300 cho phép điều khiển tập trung toàn hệ thống phân phối điện qua mạng truyền thông tốc độ cao, đảm bảo tính sẵn sàng và linh hoạt trong vận hành.

Cấu hình giao thức và truyền thông dữ liệu

Trong quá trình tích hợp RTU vào hệ thống SCADA, việc cấu hình đúng giao thức truyền thông là bước quan trọng để đảm bảo tính đồng bộ và chính xác của dữ liệu thu thập cũng như điều khiển từ xa.

SCADA L500 Schneider hỗ trợ hầu hết các giao thức tiêu chuẩn ngành như:

IEC 60870-5-101/104: Giao thức chuẩn châu Âu, được sử dụng rộng rãi trong ngành điện. Giao thức 104 chạy trên nền TCP/IP giúp truyền dữ liệu thời gian thực qua mạng LAN/WAN.

DNP3 (Distributed Network Protocol): Thích hợp cho truyền thông ở khoảng cách xa, có khả năng bảo mật cao và quản lý sự kiện hiệu quả.

Modbus TCP/RTU: Giao thức phổ biến trong tự động hóa công nghiệp, dễ cấu hình và tương thích với nhiều thiết bị hiện trường.

Khi cấu hình giao tiếp, cần xác định đúng địa chỉ RTU, tốc độ truyền (baudrate), cấu trúc khung dữ liệu (parity, stop bit), và cơ chế xác thực. Ngoài ra, phần mềm SCADA L500 cho phép người vận hành thiết lập các chế độ cảnh báo sự cố, tự động điều khiển đóng cắt, ghi lịch sử sự kiện và thiết lập báo cáo định kỳ.

Khả năng truyền thông đa kênh qua RS232, RS485, Ethernet, 4G LTE, cùng giao diện trực quan của SCADA L500, giúp kỹ sư dễ dàng quản lý từ xa toàn bộ hệ thống điện trung thế như tủ RMU, tủ Recloser, tủ điều khiển SCADA trung thế…
