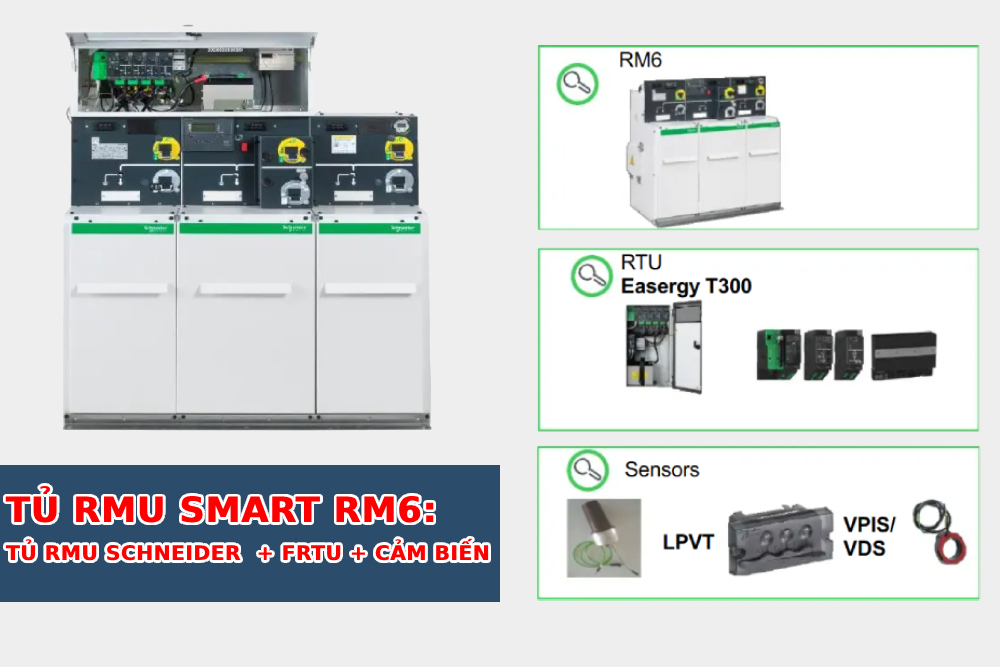

Smart RM6: Tủ RMU Schneider + FRTU + Cảm biến là phiên bản tủ RMU (Ring Main Unit) thông minh của hãng Schneider Electric, được tích hợp sẵn các thiết bị điều khiển và cảm biến để đáp ứng yêu cầu tự động hóa lưới điện phân phối. Hệ thống bao gồm:

• Tủ RMU Schneider RM6 (cách điện bằng SF6)
• Thiết bị điều khiển từ xa FRTU (Feeder Remote Terminal Unit)
• Cảm biến dòng và áp (Sensor) gắn trên cáp hoặc trong tủ

Giải pháp này đặc biệt phù hợp cho trạm phân phối trung thế, lưới điện thông minh (Smart Grid) và các ứng dụng đòi hỏi tự động hóa lưới vòng, giám sát từ xa và phản ứng nhanh với sự cố.

Để cập nhật nhanh bảng giá tủ RMU Schneider với chiết khấu hấp dẫn hay catalogue tủ RMU Schneider, quý khách có thể liên hệ với chúng tôi:

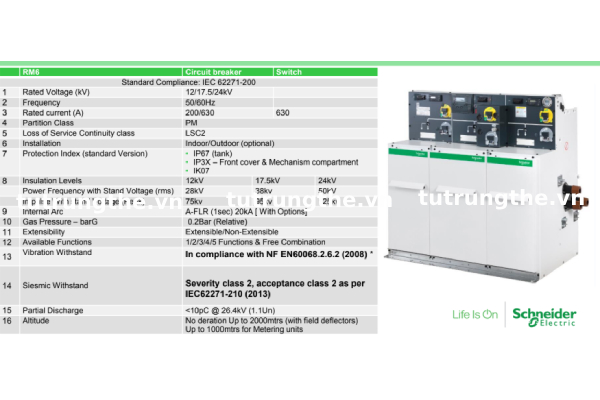

Thông số kỹ thuật chính của tủ Smart RM6: Tủ RMU Schneider + FRTU + Cảm biến

Cập nhật thông số kỹ thuật chính của tủ Smart RM6: Tủ RMU Schneider + FRTU + Cảm biến – Lưới điện thông minh – Scada:

STT	Thông số	Máy cắt	Dao cách ly
1	Điện áp định mức (kV)	12/17.5/24kV	12/17.5/24kV
2	Tần số (Hz)	50/60Hz	50/60Hz
3	Dòng định mức (A)	200/630	630
4	Cấp bảo vệ mạch	PM	PM
5	Mức duy trì liên tục dịch vụ	LSC2	LSC2
6	Lắp đặt	Trong nhà/ngoài trời (tùy chọn)
7	Cấp bảo vệ (Phiên bản tiêu chuẩn)	IP67 (thân tủ) IP3X – Mặt trước & ngăn cơ cấu vận hành IK07
8	Mức cách điện	12KV, 17.5kV, 24kV
	Tần số công nghiệp với điện áp định mức (1 phút)	28kV, 38kV, 50kV
	Điện áp xung chịu được	75kV, 95kV, 125kV
9	Hồ quang bên trong	A-FLR (1 giây) 20kA (với tùy chọn)
10	Áp suất khí SF6	0.2Bar (tương đối)
11	Khả năng mở rộng	Có thể mở rộng / Không thể mở rộng
12	Chức năng sẵn có	1/2/3/4/5 chức năng & kết hợp tự do
13	Khả năng chống rung	Tuân thủ tiêu chuẩn NF EN60668.2.6.2 (2008)
14	Khả năng chịu động đất	Mức độ nghiêm trọng cấp 2, phân loại chấp nhận cấp 2 theo IEC62271-210 (2013)
15	Phóng điện cục bộ	<10pC @ 26.4kV (1.1Un)
16	Độ cao làm việc	Không giảm hiệu suất đến 2000m (có tấm che từ trường) Tối đa 1000m với các thiết bị đo lường

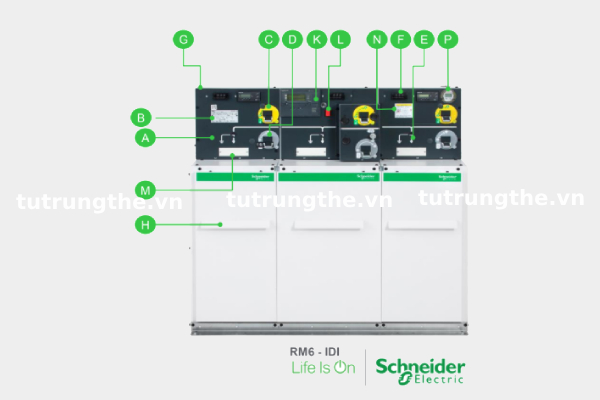

Tổng quan vị trí các bộ phận mặt trước tủ RM6

A: Cơ cấu thao tác mặt trước (mô phỏng sơ đồ thao tác)

B: Bảng thông tin / nhãn định mức

C: Cần thao tác dao tiếp địa

D: Trục thao tác dao cách ly

E: Đèn báo vị trí chức năng

F: Đèn báo điện áp (VPIS/VDS)

G: Ngõ vào hạ thế

H: Bảng kết nối đầu cáp

K: Rơ le bảo vệ (VIP 40/45/410/400)

L: Nút nhấn mở máy cắt

M: Tên khách hàng

N: Đồng hồ áp suất khí

P: Công tắc áp suất khí hoặc đồng hồ áp suất

Cấu tạo chung của RM6 thông minh: Tủ RMU Schneider + FRTU + Cảm biến

Smart RM6 là một giải pháp tích hợp hoàn chỉnh gồm Tủ RMU RM6 của Schneider Electric kết hợp với Bộ điều khiển từ xa (FRTU Easergy T300) và hệ thống cảm biến thông minh, giúp giám sát, điều khiển và bảo

vệ lưới điện từ xa một cách hiệu quả. Cùng tìm hiểu 3 thành phần chính:

1. RM6 – Tủ phân phối trung thế cách điện khí SF6

Là loại tủ RMU được thiết kế nhỏ gọn, kín hoàn toàn, cách điện bằng khí SF6.

Đáp ứng các mức điện áp từ 12 đến 24kV, dòng định mức lên đến 630A.

Hỗ trợ tích hợp motor đóng cắt từ xa, rơ-le bảo vệ VIP, chỉ thị điện áp VPIS/VDS.

Có thể lắp trong nhà hoặc ngoài trời (phiên bản IP67 hoặc IP3X).

Là lựa chọn phổ biến cho các trạm biến áp kiosk, lưới điện vòng RMU – RMU.

2. Easergy T300 – Bộ điều khiển từ xa (FRTU)

Là thiết bị thu thập dữ liệu, giám sát và điều khiển RM6 từ xa thông qua các giao thức SCADA như IEC 60870-5-104, DNP3…

Cho phép đóng/cắt thiết bị theo thời gian thực, gửi cảnh báo khi xảy ra sự cố (mất pha, chạm đất, quá dòng…).

Có khả năng điều khiển cục bộ (local) hoặc từ trung tâm điều khiển (remote).

Giao diện trực quan, dễ tích hợp với các hệ thống điện hiện đại.

3. Cảm biến – Giám sát thông minh, đo lường chính xác

LPVT (Cảm biến điện áp hạ năng lượng): đo điện áp với độ chính xác cao, tiết kiệm năng lượng.

VPIS/VDS: hiển thị trạng thái có điện và hỗ trợ kiểm tra an toàn điện áp trước khi thao tác.

Cảm biến dòng (Rogowski hoặc CT): đo dòng tải và phát hiện dòng sự cố trong hệ thống.

Tất cả các cảm biến đều dễ lắp đặt, tương thích tốt với tủ RM6 và T300.

Thế nào là tủ RM6 thông minh?

Kết nối & Thông minh:

• Tủ RM6 Smart Ready được đi dây sẵn giúp kết nối với RTU T300 dễ dàng và nhanh chóng.
• Các tính năng nâng cao như giám sát tình trạng, quản lý nguồn MV/LV, quản lý & bảo vệ mạng từ xa

Số hóa:

• Truy cập thông tin sản phẩm nhanh chóng và dễ dàng thông qua nền tảng kỹ thuật số (danh mục 3D, Ứng dụng) mã QR

Mạnh mẽ hơn:

• Bảo vệ hồ quang 4 phía 20kA AFLR ( xả đáy)
• Đáp ứng yêu cầu IEC về Siesmic

Chống rung:

Đơn giản hơn

• Chỉ thị mặt trước tủ được cải tiến thuận tiện hơn cho người vận hành
• Ngăn đo lường DE-Mt với nhiều tùy chọn linh hoạt

Bền vững hơn:

• Cơ cấu chuyển mạch & máy cắt được cải tiến cho khả năng vận hành vượt trội

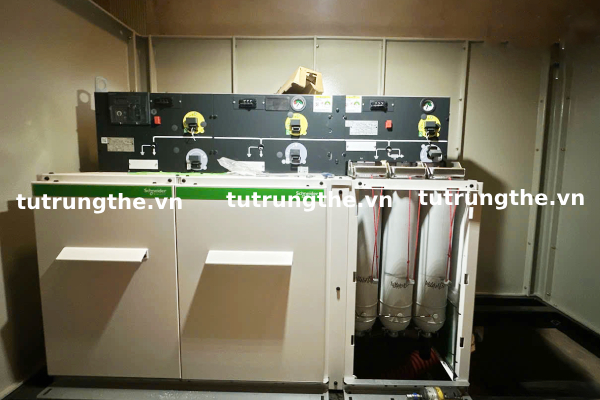

Ứng dụng thực tế của tủ RM6 thông minh Schneider

Trạm RMU tại khu dân cư, khu công nghiệp

Trạm biến áp trung gian, trạm kiosk

Các khu vực cần tự động hóa phục hồi sự cố (self-healing grid)

Hệ thống điện thành phố thông minh (Smart City)
