Thay thế và Lắp đặt Sứ xuyên tủ trung thế Epoxy (Wall Bushing)

Thay thế và Lắp đặt Sứ xuyên tủ trung thế Epoxy (Wall Bushing)

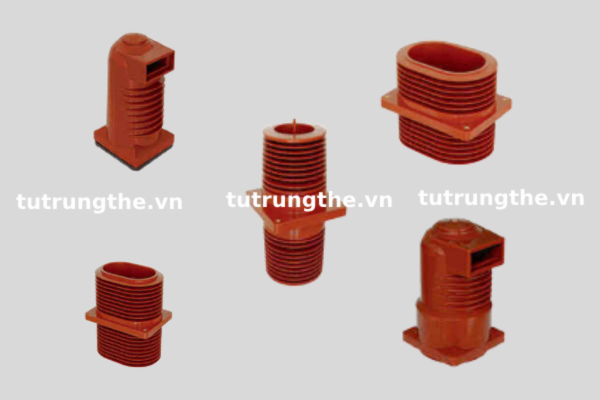

Sứ xuyên tủ trung thế epoxy – Wall Bushing là thiết bị quan trọng giúp truyền điện xuyên qua vách ngăn giữa các ngăn tủ hoặc giữa các dãy tủ điện trung thế. Với ưu điểm cách điện cao, chịu áp lực môi trường khắc nghiệt và dễ dàng tích hợp, các mẫu sứ xuyên epoxy 24kV, 40.5kV được sử dụng rộng rãi trong các dòng tủ trung thế RMU đến từ Schneider, ABB, Siemens và nhiều thương hiệu khác. Bài viết này sẽ giúp bạn hiểu rõ hơn về quy trình Thay thế và Lắp đặt Sứ xuyên tủ trung thế Epoxy (Wall Bushing), đồng thời cung cấp thông tin kỹ thuật và những lưu ý cần thiết khi cải tạo hoặc mở rộng hệ thống tủ điện trung thế.

Thay Thế Sứ Xuyên Tủ Trung Thế

Việc thay thế sứ xuyên epoxy thường diễn ra khi thiết bị cũ bị nứt vỡ, rò điện, xuống cấp cách điện hoặc khi nâng cấp hệ thống tủ điện trung thế. Các dấu hiệu thường gặp gồm:

• Sứ rạn nứt, sùi bọt khí trên bề mặt epoxy.
• Hồ quang ngầm, đo cách điện thấp.
• Mất áp đột ngột giữa hai tủ kết nối.

Trong những trường hợp này, sứ xuyên epoxy 24kV hoặc 40.5kV với thông số tiêu chuẩn như φ175×255×218mm, φ175×310mm hoặc φ251×450mm được thay thế đúng mã, đảm bảo khả năng dẫn điện và độ kín khí cao.

Chúng tôi chuyên cung cấp dịch vụ thay thế sứ xuyên tủ trung thế theo đúng chuẩn kỹ thuật, bao gồm:

Ngắt điện, cô lập hệ thống đảm bảo an toàn.

Tháo sứ cũ, vệ sinh vách ngăn, kiểm tra tiếp điểm.

Lắp sứ xuyên mới đúng chủng loại: CH3-24kV, CH3-40.5kV với dòng định mức từ 630A đến 4000A.

Đo test điện trở cách điện sau khi thay thế.

Ngoài ra, dịch vụ có thể kết hợp cùng các hạng mục thay VCB trung thế (TV1-Retrofit), lắp hộp cáp sau tủ, hoặc tích hợp hệ thống SCADA giám sát từ xa.

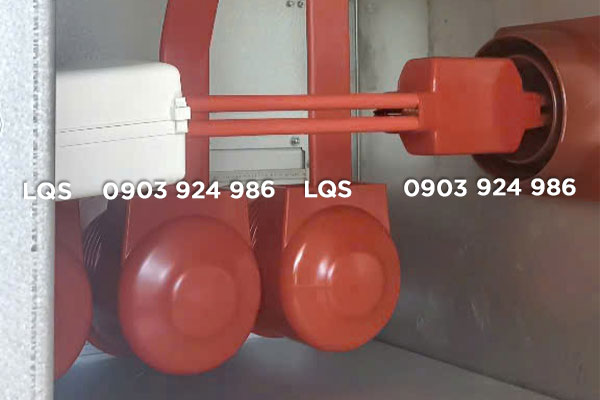

Lắp Mới Sứ Xuyên Bushing Nối Tủ Trung Thế

Khi doanh nghiệp cần mở rộng dãy tủ, lắp thêm ngăn ACB, VCB, hoặc kết nối giữa hai tủ khác hãng, việc lắp mới sứ xuyên epoxy là giải pháp tiết kiệm và tối ưu. Các ứng dụng thực tế:

• Đấu nối điện giữa hai tủ RMU khác nhau trong nhà máy, khu công nghiệp.
• Kết nối từ tủ chính sang ngăn chức năng bổ sung hoặc sang tủ phòng kín/phòng mở.
• Liên kết hệ thống thanh cái giữa các cụm tủ đã lắp đặt trước đó.

Chúng tôi nhận cung cấp, báo giá sứ xuyên chính xác, cung cấp sứ epoxy đúng chuẩn với các thông số:

• 24kV: CH3-225, CH3-250
• 40.5kV: CH3-252, φ251×450mm

Ngoài lắp sứ, chúng tôi còn hỗ trợ đầy đủ phụ kiện như:

• Vòng đệm kín khí, bộ adaptor busbar, sleeve cách điện
• Thiết bị phụ trợ cho kết nối liên hãng: đầu cáp, khớp đồng, mặt bích chuyển tiếp

Yêu Cầu Kỹ Thuật Khi Thay Thế và Lắp Đặt Sứ Xuyên Wall Bushing

Khi thay mới hoặc lắp đặt sứ xuyên epoxy (Wall Bushing), cần đảm bảo tuân thủ các yêu cầu kỹ thuật dưới đây:

Kích thước khoét lỗ phải chính xác: Đường kính, chiều sâu và vị trí lỗ khoét vách tủ phải phù hợp với mẫu sứ (φ175 hoặc φ251). Mặt bích sứ cần tiếp xúc đều, không méo, không lệch tâm.

Chuẩn cao độ và chiều dài thanh cái: Chiều dài sứ cần tương thích với độ dày vách ngăn và khoảng cách nối giữa hai khoang. Cao độ tâm sứ cần thẳng hàng với thanh cái hoặc đầu cáp kết nối để tránh gãy hoặc biến dạng khi siết bulong.

Chọn dòng định mức đúng tải: Các dòng định mức thông dụng bao gồm 630A, 1250A, 2000A, 3150A, 4000A. Lựa chọn sai dòng tải dễ gây phát nhiệt, mất áp, cháy nổ tại điểm nối.

Vật liệu sứ chuẩn epoxy chịu nhiệt, chịu áp: Chỉ sử dụng sứ epoxy đúc nguyên khối như mẫu trong hình ảnh – tuyệt đối không dùng sứ gốm hay thủy tinh trong các ứng dụng hiện đại.

Siết bulong đúng lực: Đảm bảo độ ép vừa đủ, sử dụng vòng đệm cao su cách điện, tránh siết quá chặt gây nứt lớp epoxy.

Nếu bạn đang tìm kiếm thêm các tài liệu về Nâng cấp tủ trung thế hoặc sản phẩm tủ trung thế chất lượng cao, liên hệ cho chúng tôi qua thông tin bên dưới:
