Trong xu thế hiện đại hóa ngành điện, trạm biến áp không người trực đang trở thành giải pháp ưu việt nhằm nâng cao hiệu suất vận hành, giảm thiểu chi phí và tăng tính an toàn. Một trong những thiết bị cốt lõi giúp hiện thực hóa mô hình này chính là RTU T300 của Schneider Electric. Bài viết dưới đây sẽ trình bày chi tiết vai trò, ứng dụng và Tích hợp RTU T300 trong tự động hóa trạm không người trực:

Mô hình trạm điện không người sử dụng T300

Mô hình trạm không người trực sử dụng T300 được thiết kế để vận hành hoàn toàn tự động hoặc điều khiển từ xa thông qua trung tâm điều độ. Trong mô hình này, RTU T300 thực hiện vai trò thu thập dữ liệu, điều khiển thiết bị đóng cắt và giao tiếp với hệ thống SCADA trung tâm.

Với thiết kế đạt chuẩn công nghiệp và khả năng chịu được điều kiện môi trường khắc nghiệt, T300 dễ dàng triển khai tại các trạm ngoài trời, trạm kiosk hoặc trạm trụ RMU. Thiết bị có khả năng mở rộng I/O linh hoạt, hỗ trợ nhiều giao thức truyền thông như IEC 60870-5-101/104, DNP3, Modbus, và đặc biệt là IEC 61850 – chuẩn truyền thông cho trạm số hóa.

RTU T300 cho phép:

Giao tiếp song song với nhiều thiết bị đóng cắt khác nhau như máy cắt tự động Recloser, tủ RMU, rơ le bảo vệ số,…

Cảnh báo sớm khi có bất thường về dòng điện, điện áp, nhiệt độ, hoặc trạng thái thiết bị.

Tự động chuyển đổi chế độ vận hành khi mất liên lạc với trung tâm SCADA.

Giám sát đa điểm và điều khiển đa kênh, phù hợp với lưới phân phối có nhiều nhánh rẽ.

Đây là lựa chọn lý tưởng cho các trạm điện tại khu công nghiệp, khu dân cư đô thị, hoặc các trạm đầu nguồn trong lưới trung áp từ 15–24kV.

Kết nối T300 với thiết bị đóng cắt

Trong hệ thống tự động hóa, việc kết nối RTU T300 với thiết bị đóng cắt trung thế như máy cắt Recloser là yếu tố quan trọng đảm bảo khả năng giám sát và điều khiển chính xác, tức thời.

RTU T300 hỗ trợ kết nối song song đến nhiều thiết bị, từ máy cắt có rơ le bảo vệ kỹ thuật số đến các thiết bị đo đếm, cảnh báo. Thiết bị có thể lấy tín hiệu trạng thái (mở/đóng), dòng, áp, công suất, sự cố và điều khiển trực tiếp đóng/cắt thiết bị.

Một số thiết bị đóng cắt thường tích hợp cùng T300 bao gồm:

Máy cắt Recloser Schneider U27: cho phép giám sát trạng thái, điều khiển từ xa, cảnh báo sự cố và ghi lịch sử đóng cắt.

Máy cắt Recloser Entec 24kV: tích hợp rơ le kỹ thuật số, dễ dàng kết nối Modbus RTU qua RS-485.

Recloser ABB GridShield: có sẵn module giao tiếp IEC 61850, phù hợp kết nối SCADA phân cấp.

Recloser Siemens AutoLink hoặc Siprotec: khả năng tương thích cao với T300 thông qua giao thức IEC.

T300 còn hỗ trợ điều khiển đóng cắt theo kịch bản đã lập trình sẵn (logic điều khiển tự động), ví dụ tự động cô lập sự cố và cấp lại điện cho nhánh không bị lỗi.

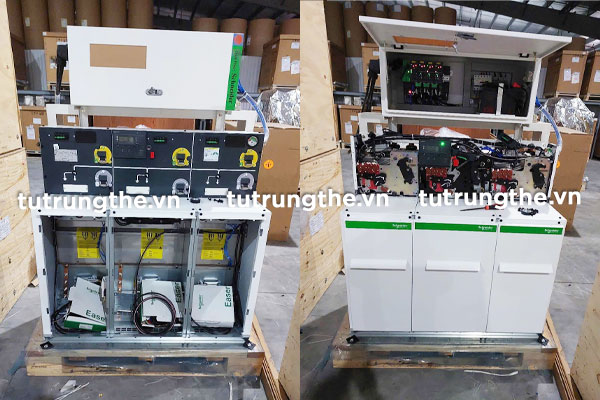

Kết nối T300 với hệ thống tủ RMU

Tủ RMU trung thế là thiết bị không thể thiếu trong mạng vòng hoặc mạng phân phối trung thế 22kV, 24kV hiện nay. Khi được tích hợp với RTU T300, hệ thống tủ RMU được nâng cấp thành tủ điều khiển thông minh, hỗ trợ vận hành không người.

RTU T300 có thể kết nối trực tiếp với:

Tủ RMU Schneider RM6 – tủ trung thế dạng module, phổ biến tại các trạm kiosk và trạm trụ.

Tủ RMU Siemens 8DJH – tích hợp máy cắt chân không và cảm biến dòng, áp.

Tủ RMU ABB SafeRing/SafePlus – thiết kế gọn, dễ đấu nối truyền thông với T300.

T300 thực hiện các chức năng sau:

Giao tiếp với rơ le bảo vệ trong tủ RMU qua Modbus hoặc IEC 61850.

Giám sát trạng thái máy cắt, cách ly, tiếp địa.

Đo lường và cảnh báo mất pha, mất áp, ngắn mạch.

Điều khiển đóng/cắt ngăn lộ từ xa, nâng cao tốc độ xử lý sự cố.

T300 còn hỗ trợ tích hợp với cảm biến không dây (wireless sensors) hoặc mô-đun thu thập dữ liệu rời (RTU Remote IO) giúp mở rộng kết nối khi cần thiết.

Giám sát và điều khiển từ xa qua SCADA

Một ưu điểm nổi bật khi triển khai RTU T300 trong trạm không người là khả năng kết nối trực tiếp với hệ thống SCADA và các phần mềm quản lý vận hành OMS, DMS.

Nhờ các giao thức truyền thông mạnh mẽ và khả năng tích hợp cao, T300 giúp vận hành viên thực hiện các thao tác sau từ trung tâm:

Theo dõi trạng thái thiết bị theo thời gian thực (online).

Điều khiển đóng/cắt thiết bị từ xa qua HMI SCADA hoặc giao diện web.

Nhận và xử lý cảnh báo ngay khi có sự cố, ví dụ: ngắn mạch, quá dòng, mất nguồn.

Gửi dữ liệu sự kiện, lịch sử đóng cắt để lưu trữ, phân tích.

Ngoài ra, T300 còn hỗ trợ:

Tự động chuyển đổi chế độ vận hành khi mất liên lạc với SCADA.

Đồng bộ thời gian GPS giúp sự kiện hiển thị chính xác trên bản đồ lưới điện.

Gửi báo cáo theo định kỳ về hiệu suất vận hành, thời gian mất điện và phục hồi.

Với các tính năng trên, T300 chính là trung tâm kết nối thông minh, giúp hiện thực hóa mô hình trạm biến áp kỹ thuật số theo xu hướng lưới điện hiện đại hóa.
