Tổng quan về Tủ trung thế sơ cấp ABB UniGear ZS1

Tổng quan về Tủ trung thế sơ cấp ABB UniGear ZS1

Trong các hệ thống điện trung thế sơ cấp, việc lựa chọn tủ điện phù hợp với yêu cầu vận hành, an toàn và độ tin cậy cao là yếu tố then chốt. Một trong những dòng sản phẩm nổi bật được các chuyên gia đánh giá cao hiện nay chính là Tủ trung thế sơ cấp ABB UniGear ZS1. Dòng tủ này không chỉ đáp ứng tốt tiêu chuẩn quốc tế mà còn phù hợp với điều kiện vận hành tại Việt Nam. Cùng chúng tôi tìm hiểu Tổng quan về Tủ trung thế sơ cấp ABB UniGear ZS1 qua bài viết bên dưới:

Tủ trung thế sơ cấp là gì?

Tủ trung thế sơ cấp (Primary Switchgear) là thiết bị đóng cắt được sử dụng ở phía sơ cấp trong trạm biến áp, thường có điện áp định mức từ 7.2kV đến 40.5kV. Khác với tủ RMU (Ring Main Unit) vốn phổ biến trong mạng vòng thứ cấp, tủ sơ cấp có khả năng chịu dòng sự cố cao, điều khiển phức tạp hơn, và được thiết kế cho các trạm phân phối chính (primary substations), nhà máy công nghiệp lớn, hoặc các ứng dụng yêu cầu an toàn cao và độ tin cậy lớn.

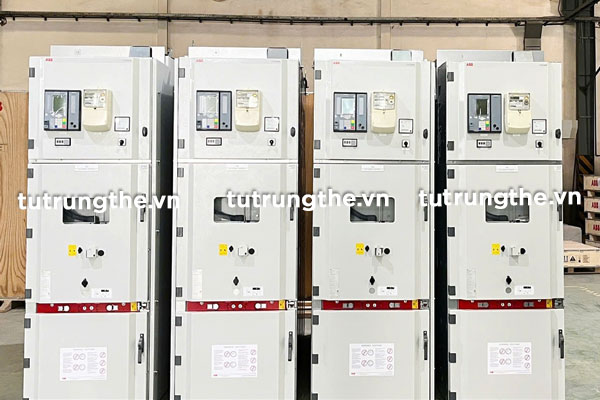

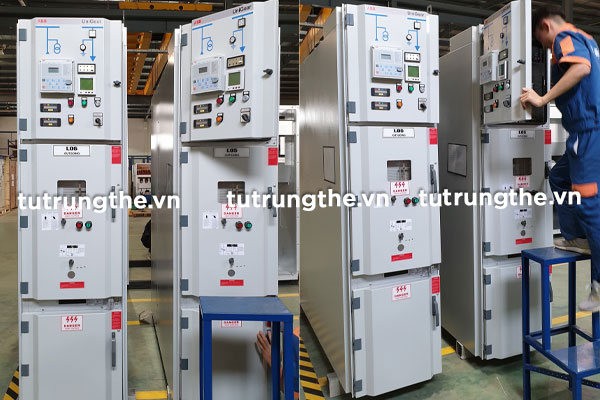

Giới thiệu dòng ABB UniGear ZS1

Xuất xứ và tiêu chuẩn sản xuất

ABB UniGear ZS1 là dòng tủ điện trung thế sơ cấp do ABB – tập đoàn công nghệ hàng đầu Thụy Sĩ sản xuất. Sản phẩm được thiết kế và kiểm nghiệm theo các tiêu chuẩn quốc tế IEC 62271-200, đảm bảo an toàn, tin cậy và hiệu suất vận hành cao trong môi trường công nghiệp khắt khe.

Dòng tủ này thường được nhập khẩu nguyên chiếc hoặc lắp ráp tại nhà máy ABB tại Châu Âu hoặc châu Á (thường là Việt Nam hoặc Trung Quốc) với dây chuyền hiện đại, đạt chứng chỉ ISO 9001, ISO 14001 và các tiêu chuẩn môi trường RoHS.

Đặc điểm nổi bật trong thiết kế

• Cấu trúc mô-đun linh hoạt: Dễ dàng mở rộng, thay đổi sơ đồ đấu nối hoặc nâng cấp sau này.

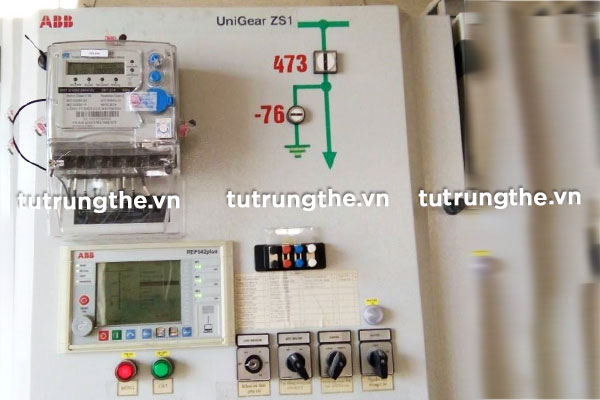

• Cách điện bằng khí SF6 hoặc không khí (AIS), với thiết kế khoang riêng biệt cho từng chức năng: khoang máy cắt, khoang thanh cái, khoang cáp, khoang điều khiển.
• Được tích hợp máy cắt chân không ABB VD4 – một trong những máy cắt trung thế tốt nhất thị trường hiện nay.
• Thiết kế an toàn tối ưu với khả năng chống hồ quang nội bộ (IAC AFLR), cửa thoát áp suất định hướng và hệ thống khóa liên động an toàn.

Ứng dụng trong các hệ thống điện

Tủ ABB UniGear ZS1 phù hợp với các ứng dụng:

• Trạm biến áp sơ cấp trong lưới điện quốc gia hoặc khu công nghiệp lớn.
• Nhà máy nhiệt điện, thủy điện, năng lượng tái tạo (điện gió, điện mặt trời).
• Các công trình hạ tầng quan trọng như sân bay, bệnh viện, trung tâm dữ liệu.
• Nhà máy công nghiệp nặng, khu chế xuất, khu công nghiệp.

Thông số kỹ thuật chính

Điện áp định mức, dòng định mức

• Điện áp định mức: 7.2kV / 12kV / 17.5kV / 24kV / 36kV.
• Dòng định mức thanh cái: 1250A / 2500A / 3150A / 4000A.
• Tần số: 50Hz / 60Hz.

Mức cách điện, khả năng chịu dòng sự cố

• Độ bền cách điện: 95kV/1 phút theo thử nghiệm xung điện áp (BIL).
• Dòng ngắn mạch chịu được (1s): Lên đến 40kA.
• Dòng đóng cắt sự cố tối đa: 50kA với máy cắt chân không VD4.

Các biến thể và cấu hình mô-đun

Dòng ABB UniGear ZS1 có nhiều cấu hình mô-đun khác nhau tùy theo mục đích sử dụng:

• UniGear ZS1 AIS: Cách điện không khí, phổ biến trong các nhà máy, xưởng sản xuất.
• UniGear ZS1 GIS: Cách điện bằng khí SF6 cho độ bền cao hơn, kích thước nhỏ gọn.

Phiên bản tích hợp Relion bảo vệ số của ABB, hỗ trợ kết nối SCADA, IoT, bảo trì từ xa.

Tùy theo yêu cầu công trình, có thể chọn loại có kết nối mặt trước, mặt sau, hoặc thiết kế back-to-back tiết kiệm không gian. Việc tích hợp rơ le bảo vệ kỹ thuật số và khả năng giám sát nhiệt độ online giúp tủ hoạt động ổn định, giảm chi phí vận hành dài hạn.
