Tủ trung thế thứ cấp 24kV – 40,5kV là gì? Ứng dụng và đặc điểm nổi bật là câu hỏi được nhiều người quan tâm khi tìm hiểu về các thiết bị đóng cắt trong hệ thống điện trung áp. Với vai trò quan trọng trong việc phân phối điện an toàn và ổn định, tủ trung thế thứ cấp ngày càng được sử dụng rộng rãi trong công nghiệp, tòa nhà và các trạm phân phối điện hiện đại.

Tủ trung thế thứ cấp là gì?

Khái niệm và phân loại (tủ sơ cấp vs thứ cấp)

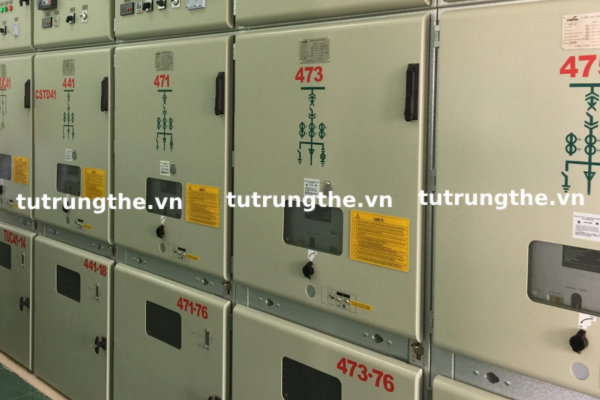

Tủ trung thế thứ cấp là thiết bị đóng cắt được sử dụng trong các hệ thống phân phối điện trung áp, thường từ 7,2kV đến 40,5kV, với mục tiêu đảm bảo an toàn, tin cậy và hiệu quả cho việc phân phối điện năng đến các phụ tải. Khác với tủ trung thế sơ cấp (primary switchgear) vốn được lắp đặt tại các trạm biến áp chính hoặc nơi nhận điện trực tiếp từ lưới điện quốc gia, tủ thứ cấp (secondary switchgear) thường được sử dụng ở các điểm trung gian, trạm RMU, hoặc phân phối cuối trong mạng điện.

Tủ trung thế thứ cấp được thiết kế nhỏ gọn, dễ lắp đặt, bảo trì và thường tích hợp các chức năng điều khiển, bảo vệ, giám sát để đảm bảo vận hành an toàn trong môi trường đô thị hoặc công nghiệp.

Điện áp định mức phổ biến: 24kV, 36kV, 40,5kV

Các mức điện áp định mức phổ biến của tủ trung thế thứ cấp bao gồm:

Tủ trung thế 24kV: Thường dùng cho mạng điện phân phối ở khu đô thị, tòa nhà cao tầng, nhà máy.

Tủ điện trung thế 36kV: Được sử dụng cho hệ thống điện yêu cầu cách điện cao hơn, ví dụ khu công nghiệp lớn.

Tủ điện 40.5kV: Phù hợp với các khu vực có điện áp phân phối cao hoặc mạng lưới điện quốc gia tại vùng xa, nơi lưới truyền tải và phân phối gần nhau.

Đặc điểm kỹ thuật của tủ trung thế thứ cấp

Kết cấu – vật liệu – cách điện (khí SF6, cách điện rắn…)

Tủ trung thế thứ cấp thường có kết cấu dạng modul, dễ mở rộng, thay thế, bảo trì. Vỏ tủ làm từ tôn mạ kẽm hoặc thép không gỉ, sơn tĩnh điện, chống ăn mòn cao, phù hợp với điều kiện khí hậu khắc nghiệt.

Về phương pháp cách điện, các loại tủ phổ biến hiện nay sử dụng:

Cách điện bằng khí SF6: Giúp giảm kích thước thiết bị, tăng độ tin cậy vận hành.

Cách điện rắn (Solid Insulated Switchgear – SIS): Thân thiện môi trường, không dùng khí SF6, thích hợp xu hướng xanh hóa hệ thống điện.

Ngoài ra, một số dòng tủ điện trung thế kín hoàn toàn được đúc nguyên khối, đảm bảo vận hành trong 30 năm mà không cần bảo trì.

Cơ chế vận hành và các thiết bị đi kèm (máy cắt, dao cách ly…)

Tủ trung thế thứ cấp tích hợp đầy đủ các thiết bị đóng cắt như:

Máy cắt chân không (VCB) hoặc SF6 để ngắt mạch.

Dao cách ly (Isolator) giúp cô lập phần mạch khi bảo trì.

Dao tiếp địa (Earthing Switch) đảm bảo an toàn khi làm việc.

Hệ thống rơ-le bảo vệ, cảm biến dòng, tín hiệu SCADA giúp tủ dễ dàng kết nối với hệ thống điều khiển từ xa.

Một số tủ hiện đại như tủ RMU (Ring Main Unit) còn tích hợp bộ chỉ thị sự cố, bộ điều khiển tự động đóng cắt nhằm nâng cao tính thông minh và bảo vệ lưới điện hiệu quả.

Ứng dụng phổ biến của tủ trung thế thứ cấp

Trong hệ thống điện công nghiệp, nhà máy, tòa nhà cao tầng

Tủ trung thế thứ cấp 24kV – 40,5kV được ứng dụng rộng rãi trong:

Nhà máy sản xuất: Cung cấp điện ổn định, bảo vệ thiết bị tải trọng lớn.

Tòa nhà cao tầng, trung tâm thương mại: Đảm bảo cấp điện liên tục và an toàn cho hệ thống chiếu sáng, điều hòa, thang máy…

Khu công nghiệp, nhà máy xử lý nước thải, cơ sở y tế: Yêu cầu hệ thống điện trung áp có độ tin cậy cao và bảo vệ chính xác.

Trong hệ thống phân phối của EVN, trạm RMU

Trong hệ thống điện lực quốc gia, đặc biệt là mạng phân phối của EVN, tủ trung thế thứ cấp đóng vai trò thiết yếu:

Được lắp đặt tại các trạm RMU (Ring Main Unit), phục vụ chia nhánh điện từ đường dây chính đến các khu dân cư hoặc nhà máy.

Ứng dụng trong trạm cắt trung áp, trạm phân phối 22kV – 35kV tại các khu vực đô thị và nông thôn.

Giúp giảm thiểu thời gian mất điện, dễ dàng khoanh vùng sự cố và tăng hiệu quả bảo trì hệ thống điện.
