Ứng dụng RTU ABB trong trạm biến áp không người trực

Ứng dụng RTU ABB trong trạm biến áp không người trực

Trong xu hướng hiện đại hóa hệ thống điện, trạm biến áp không người trực đang dần trở thành lựa chọn ưu tiên của các đơn vị quản lý lưới điện. Một trong những thiết bị cốt lõi giúp vận hành hiệu quả mô hình này chính là RTU ABB – thiết bị thu thập và truyền dữ liệu chuyên dụng trong hệ thống tự động hóa trạm biến áp. Bài viết dưới đây sẽ giới thiệu giải pháp tự động hóa trạm điện của ABB, vai trò của RTU ABB, Ứng dụng RTU ABB trong trạm biến áp không người trực, cũng như ví dụ triển khai thực tế tại Việt Nam.

Giải pháp tự động hóa ABB Substation Automation

ABB Substation Automation là giải pháp toàn diện được thiết kế để tự động hóa trạm biến áp ở mọi cấp điện áp, từ trung thế đến cao thế. Giải pháp này bao gồm:

RTU ABB (Remote Terminal Unit)

Relay bảo vệ kỹ thuật số

Thiết bị đầu cuối thông minh IEDs (Intelligent Electronic Devices)

Giao thức truyền thông chuẩn IEC 61850, Modbus, DNP3…

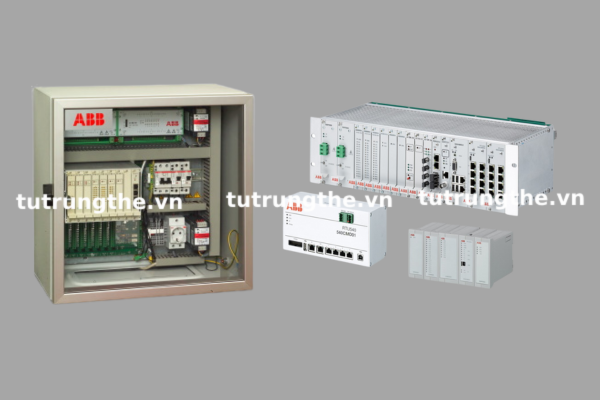

ABB cung cấp các dòng RTU tiêu biểu như:

RTU560 ABB: Dành cho các hệ thống SCADA lớn, yêu cầu độ tin cậy và mở rộng cao.

RTU540 ABB: Giải pháp linh hoạt, nhỏ gọn phù hợp với các trạm trung thế không người trực.

Vai trò của RTU ABB trong trạm không người trực

Trong mô hình trạm biến áp không người trực, RTU ABB đóng vai trò trung tâm trong việc kết nối, điều khiển và truyền thông tin giữa các thiết bị tại trạm với hệ thống điều hành trung tâm. Các chức năng chính gồm:

Giám sát thiết bị, điều khiển máy cắt, phát hiện sự cố

Giám sát trạng thái thiết bị: điện áp, dòng điện, trạng thái máy cắt, rơ-le, tủ RMU…

Điều khiển từ xa: RTU cho phép đóng/cắt máy cắt, tủ RMU từ trung tâm điều khiển.

Phát hiện và cảnh báo sự cố: xử lý nhanh các tình huống như quá dòng, sự cố pha – đất, chạm chập.

Lưu trữ sự kiện và báo cáo thời gian thực: giúp phân tích và khắc phục sự cố hiệu quả.

Tích hợp với thiết bị ABB khác: relay, IEDs

RTU ABB hỗ trợ giao thức IEC 61850 và các chuẩn công nghiệp khác, giúp kết nối dễ dàng với:

Relay bảo vệ ABB: như Relion® 615 Series, REF615, RET615 – phục vụ bảo vệ máy biến áp, đường dây, thanh cái…

Thiết bị đầu cuối thông minh (IED): RTU nhận và phân tích dữ liệu từ các IED để điều phối và kiểm soát toàn trạm.

Giao tiếp đa giao thức: hỗ trợ cả SCADA lẫn DMS (Distribution Management System), giúp mở rộng hệ thống điều hành điện lực.

Trường hợp triển khai thực tế

Tại Việt Nam, nhiều đơn vị điện lực đã ứng dụng RTU ABB RTU540/RTU560 trong các dự án trạm biến áp không người trực thuộc khu vực nông thôn, khu công nghiệp và các trạm trung gian. Điển hình như:

EVN SPC triển khai hệ thống RTU ABB kết hợp với SCADA cho các trạm biến áp trung thế 22kV – 35kV

Các trạm RMU ABB SafeRing được kết nối qua RTU540, cho phép giám sát từ xa 24/7

Việc triển khai đã giúp nâng cao hiệu quả quản lý, giảm chi phí nhân sự, tăng tốc độ xử lý sự cố và tăng tính ổn định của lưới điện.

Việc tích hợp RTU ABB vào các trạm biến áp không người trực là giải pháp tối ưu cho bài toán hiện đại hóa và tự động hóa hệ thống điện. Với khả năng kết nối mạnh mẽ, độ tin cậy cao và dễ dàng mở rộng, RTU ABB đang trở thành lựa chọn hàng đầu của các chủ đầu tư và đơn vị quản lý lưới điện tại Việt Nam.
