Các loại tủ trung thế RMU – VCB – LBS – DS – ATS
Tủ trung thế (tủ điện trung thế) là thiết bị được sử dụng trong hệ thống phân phối điện trung thế (thường từ 1kV đến 40,5kV), có nhiệm vụ đóng cắt, bảo vệ và điều khiển các thiết bị điện. Có nhiều loại tủ trung thế, được phân loại theo nhiều tiêu chí khác nhau. Dưới đây là các loại tủ trung thế phổ biến:
- Phân loại theo chức năng có các loại tủ trung thế RMU – VCB – LBS – DS – ATS và 1 số tủ chức năng khác như: tủ cầu chì, tủ đo lường trung thế…
- Phân loại theo cấu trúc cách điện có các loại tủ trung thế cách điện bằng không khí (AIS – Air Insulated Switchgear) và tủ trung thế cách điện bằng khí SF6 (GIS – Gas Insulated Switchgear).
- Phân loại theo cấp điện áp, có các các tủ trung thế phổ biến như 6.6kV, 11kV, 22kV – 24kV, 35kV – 36kV, 40.5kV.
- Phân loại theo hãng sản xuất tại Việt Nam phổ biến các thương hiệu: Tủ trung thế Schneider, ABB, Siemens, TGE, EATON, LS, TEC,…
Quý khách cần tư vấn về các loại tủ trung thế sơ cấp và tủ trung thế thứ cấp, có thể liên hệ qua Hotline/Zalo:
Tủ trung thế RMU
Tủ trung thế RMU (Ring Main Unit) là một loại tủ đóng cắt trung thế rất phổ biến trong hệ thống phân phối điện vòng (ring) hoặc radial. RMU thường được sử dụng ở mức điện áp 6kV – 24kV, chủ yếu trong các trạm phân phối kiểu kín, khu công nghiệp, chung cư, và lưới điện thành phố.
RMU là tủ đóng cắt trung thế dạng khép kín, tích hợp các thiết bị đóng cắt như:
- Dao cách ly (Load Break Switch – LBS): Đóng cắt khi có tải.
- Máy cắt (chân không VCB hoặc máy cắt khí SF6): Đóng cắt cả khi có sự cố (quá tải, ngắn mạch).
- Cầu chì bảo vệ: Bảo vệ đơn giản cho máy biến áp công suất nhỏ.
- Cơ cấu điều khiển – bảo vệ: tích hợp rơ le bảo vệ, đo lường, SCADA (nếu có).
- Hộp cáp, thanh cái, tiếp địa,…
| Loại RMU | Đặc điểm |
|---|---|
| Compact RMU | Dạng khối, nhỏ gọn, không thể mở rộng. |
| Modular RMU | Tách rời từng module, dễ mở rộng, linh hoạt trong lắp đặt. |
| SF6 RMU | Sử dụng khí SF6 để cách điện, độ an toàn cao, kín khí, bền. |
| Solid Insulated RMU | Cách điện bằng vật liệu rắn (solid), thay thế khí SF6, thân thiện môi trường. |
Các loại tủ RMU là lựa chọn phổ biến cho Trạm biến áp kiosk (trạm hợp bộ); Hệ thống phân phối điện đô thị; Tòa nhà cao tầng, khu công nghiệp; Các trạm RMU đặt ngoài trời (outdoor)…
Quý khách cần Tư vấn chọn loại RMU phù hợp cho dự án, xin vui lòng liên hệ:
Tủ máy cắt trung thế VCB
Tủ máy cắt chân không VCB (Vacuum Circuit Breaker) ứng dụng công nghệ dập hồ quang chân không để đóng cắt dòng điện. Tủ VCB có khả năng đóng cắt dòng ngắn mạch lớn, thường dùng cho ngăn đường dây hoặc ngăn máy biến áp.
Tủ này được dùng để đóng, cắt, bảo vệ các mạch điện và thiết bị như máy biến áp, đường dây tải điện, tụ bù, động cơ trung thế…
Cấu trúc cơ bản của tủ VCB trung thế
| Thành phần | Mô tả |
|---|---|
| Máy cắt chân không (VCB) | Thiết bị đóng cắt chính – đóng/cắt dòng điện trong điều kiện thường và sự cố (ngắn mạch, quá tải…) |
| Dao cách ly (Isolator) | Cách ly thiết bị với lưới khi bảo trì |
| Dao tiếp địa (Earthing Switch) | Đảm bảo an toàn khi làm việc với phần còn lại của hệ thống |
| Cơ cấu điều khiển | Hệ thống cơ hoặc điện để vận hành máy cắt |
| Rơ le bảo vệ | Bảo vệ quá dòng, ngắn mạch, chạm đất… |
| Cảm biến dòng, áp (CT, PT) | Dùng để đo lường và bảo vệ |
| Khoang cáp (Cable compartment) | Nối với cáp ra/tải |
| Khoang thanh cái (Busbar compartment) | Liên kết với các tủ khác trong dãy |
Thông số kỹ thuật điển hình Tủ máy cắt chân không VCB
| Thông số | Giá trị tham khảo |
|---|---|
| Điện áp định mức | 12kV / 24kV / 36kV |
| Dòng định mức | 630A – 3150A |
| Dòng cắt ngắn mạch | 16kA – 40kA |
| Tần số | 50Hz / 60Hz |
| Số lần đóng cắt cơ học | >10,000 lần |
| Loại cách điện | Không khí (AIS) hoặc SF6/GIS |
Tủ Trung Thế Trường Giang
Tủ Trung Thế Trường Giang
Tủ Trung Thế EATON
VCB cho tủ máy cắt trung thế
VCB cho tủ máy cắt trung thế
VCB cho tủ máy cắt trung thế
VCB cho tủ máy cắt trung thế
Tủ Trung Thế Trường Giang
Hiện nay, tutrungthe.vn cung cấp nhiều loại tủ trung thế sử dụng VCB ABB VD4, VCB Schneider Evolis, VCB TV1 TGE,… và thiết bị của các thương hiệu hàng đầu. Quý khách có thể liên hệ thông tin dưới đây để được tư vấn lựa chọn các phương án tủ VCB phù hợp yêu cầu công trình:
Tủ đóng cắt trung thế LBS
Tủ phân đoạn (Sectionalizer/Load Break Switch – LBS) sử dụng dao đóng cắt có khả năng đóng cắt có tải đáp ứng yêu cầu phân đoạn lưới, cô lập sự cố nhanh chóng.
Tủ LBS là dòng tủ trung thế được sử dụng phổ biến trong ứng dụng cô lập và phân đoạn lưới trung thế, lắp tại trạm biến áp phân phối (6kV, 22kV), các khu công nghiệp, tòa nhà, hạ tầng điện đô thị…
Cấu trúc cơ bản của tủ LBS trung thế:
| Thành phần | Mô tả |
|---|---|
| Dao LBS (Load Break Switch) | Thiết bị chính để đóng/cắt mạch mang tải |
| Dao tiếp địa (Earthing Switch) | Để nối đất an toàn khi bảo trì |
| Dao cách ly (tùy chọn) | Cách ly tủ khỏi lưới điện |
| Bộ truyền động cơ khí / điện | Vận hành dao LBS bằng tay hoặc mô-tơ |
| Khoang cáp và thanh cái | Nối với các tủ khác hoặc tải |
| Bảo vệ (có thể có) | Một số tủ LBS kết hợp cầu chì hoặc rơ le bảo vệ đơn giản |
Tủ LBS có thể là một phần của cấu trúc modular trong dãy tủ RMU hoặc là tủ chức năng riêng, còn có các biến thể như: LBS + cầu chì (LBS-Fuse); LBS tích hợp rơ le…
Thông số kỹ thuật điển hình Tủ LBS (Load Break Switch):
| Thông số | Giá trị tham khảo |
|---|---|
| Điện áp định mức | 12kV / 24kV |
| Dòng định mức | 630A – 1250A |
| Dòng đóng cắt tải | Đóng cắt bình thường với tải |
| Dòng ngắn mạch chịu đựng | 16kA – 25kA (trong thời gian ngắn) |
| Số lần đóng cắt cơ học | > 5,000 – 10,000 lần |
Tủ Trung Thế Trường Giang
Tủ Trung Thế EATON
Bạn cần tư vấn chi tiết hơn về tủ LBS (Load Break Switch) và các loại tủ điện trung thế, có thể liên hệ qua Hotline/Zalo hoặc để lại số điện thoại:
Tủ đo đếm trung thế
Tủ đo lường (Metering Cabinet) chứa các thiết bị đo lường như biến dòng (CT), biến áp đo lường (PT), công tơ điện (meter), đồng hồ đo điện năng (vôn kế, ampe kế, đo Hz, kvar…) và thiết bị truyền dữ liệu, dùng cho mục đích đo lường hoặc bảo vệ.
Tủ đo đếm trung thế là một phần quan trọng và bắt buộc trong hệ thống điện trung thế (từ 6kV đến 35kV), dùng để đo lường điện năng tiêu thụ và giao nhận điện năng giữa bên mua và bên bán điện, ví dụ như giữa khách hàng và EVN (Điện lực).
Cấu tạo tủ đo lường trung thế:
| Thành phần | Mô tả |
|---|---|
| CT (Current Transformer) | Biến dòng điện lớn thành dòng nhỏ để đo |
| PT (Potential Transformer) | Biến áp trung thế thành áp thấp để đo |
| Công tơ điện (Meter) | Đo điện năng tiêu thụ (Wh, kVARh, kW, kVA…) |
| Thiết bị truyền dữ liệu | Giao tiếp SCADA hoặc truyền dữ liệu về EVN |
| Thiết bị bảo vệ, cầu chì, aptomat phụ… | Bảo vệ công tơ, PT, CT và đường dây tín hiệu |
| Hộp công tơ / Ngăn đo lường | Được làm kín, chỉ EVN mới mở niêm phong |
Thông số kỹ thuật điển hình tủ đo đếm trung thế:
| Thông số | Giá trị tham khảo |
|---|---|
| Điện áp định mức | 6kV – 22kV – 35kV |
| Dòng định mức CT | 100/5A, 200/5A, 400/5A, … |
| Tỉ số biến áp PT | 22kV/√3 : 110V/√3 (hoặc 100V) |
| Loại công tơ | 3 pha 3 giá, đa chức năng (theo yêu cầu EVN) |
| Tiêu chuẩn lắp đặt | IEC 61869, IEC 62053, TCVN 8240… |
| Kiểu cách điện | AIS hoặc GIS, thường dùng AIS (cách điện không khí) |
Tủ Trung Thế Trường Giang
Tủ Trung Thế ABB 24kV
Tủ Trung Thế EATON
Tủ RMU 1 Ngăn Schneider
Để tư vấn lựa chọn vật tư thiết bị cho tủ đo đếm trung thế, Quý khách có thể liên hệ qua Hotline/Zalo:
Tủ tụ bù trung thế Contactor
Tủ tụ bù trung thế (hay còn gọi là tủ tụ bù điện áp trung thế) là một thiết bị điện được sử dụng trong hệ thống điện trung thế (thường từ 6kV đến 35kV) nhằm bù công suất phản kháng, nâng cao hệ số công suất (cosφ), giảm tổn thất điện năng và ổn định điện áp.
Chức năng chính:
- Bù công suất phản kháng: Giảm lượng công suất vô ích trong hệ thống.
- Cải thiện hệ số công suất: Giúp tránh bị phạt do cosφ thấp theo quy định của ngành điện.
- Giảm tổn thất điện năng trên đường dây.
- Ổn định điện áp: Đặc biệt quan trọng khi hệ thống có nhiều tải cảm như động cơ, máy biến áp…
Cấu tạo cơ bản:
- Tụ điện trung thế chịu được điện áp cao (6kV, 10kV, 22kV, 35kV…).
- Kháng lọc (nếu có) dùng để lọc sóng hài hoặc hạn chế dòng khởi động.
- Dao cách ly / máy cắt / cầu chì đáp ứng yêu cầu bảo vệ và đóng cắt mạch.
- Rơ le bảo vệ / điều khiển, giám sát điện áp, dòng, cosφ…
- Thiết bị đóng cắt trung thế (VCB, LBS…) đảm bảo an toàn đóng/cắt tải trung thế.
Tủ contactor trung thế Trường Giang TMS1 đã và đang được sử dụng trong dãy tủ trung thế thuộc các trạm biến áp 110kV, nhà máy điện, năng lượng tái tạo, khu công nghiệp, nhà máy sản xuất có nhiều tải cảm,…

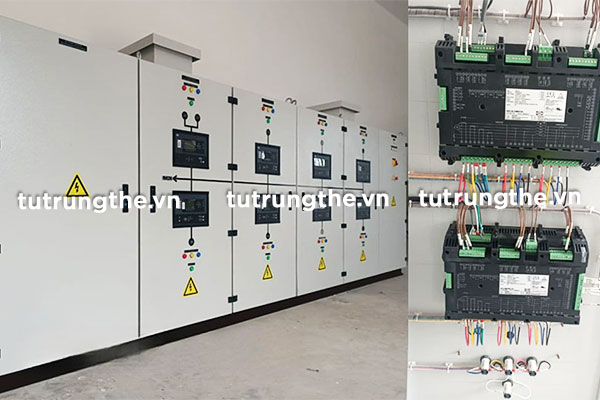

Tủ ATS trung thế
Tủ ATS trung thế là loại tủ điện có khả năng tự động chuyển đổi nguồn cấp điện từ nguồn chính (EVN) sang nguồn dự phòng (máy phát, trạm điện khác…) và ngược lại, sử dụng trong hệ thống điện trung thế. Đây là giải pháp đảm bảo duy trì liên tục nguồn điện, đặc biệt quan trọng với các hệ thống yêu cầu không gián đoạn như: nhà máy, bệnh viện, sân bay, trung tâm dữ liệu…
Chức năng của tủ ATS trung thế:
- Tự động giám sát điện áp, tần số, mất pha… của nguồn chính.
- Khi phát hiện lỗi: tự động chuyển sang nguồn dự phòng.
- Khi nguồn chính ổn định trở lại: chuyển lại về EVN.
- Có chế độ auto / manual / remote control.
Cấu tạo tủ ATS trung thế:
| Thành phần | Mô tả |
|---|---|
| Hai máy cắt trung thế (VCB hoặc LBS) | Một cho nguồn chính, một cho nguồn dự phòng |
| Bộ điều khiển ATS | Bộ não điều khiển toàn bộ quá trình chuyển nguồn |
| Cảm biến áp, dòng, tần số | Giám sát chất lượng nguồn điện |
| Dao cách ly / dao tiếp địa | Đảm bảo an toàn khi bảo trì |
| Hệ thống liên động (interlock) | Ngăn đóng cả hai nguồn cùng lúc (nguồn “phồng”) |
| Màn hình hiển thị / SCADA (tuỳ chọn) | Giám sát và điều khiển từ xa |
Bạn cần giải pháp chuyển nguồn tự động cho hệ thống trung thế, có thể liên hệ ngay để nhận tư vấn kỹ thuật chi tiết:
Đáp ứng nhu cầu về các loại tủ trung thế sơ cấp và thứ cấp: Tủ RMU, Tủ máy cắt VCB, LBS, DS, Tủ ATS trung thế, Tủ tụ bù trung thế, Tủ nhị thứ và vật tư phục vụ thi công, lắp đặt.
