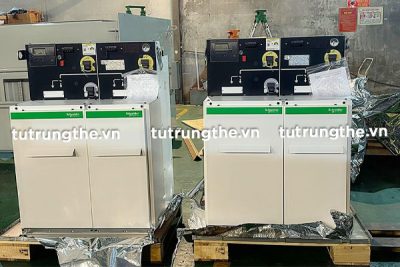

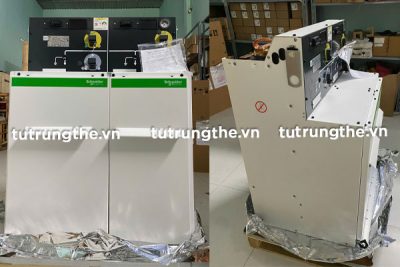

Tổng quan về tủ đo lường trung thế Schneider RM6-DE-Mt
Tủ RM6 Schneider được tăng cường mô-đun đo lường DE-Mt, kết hợp với các biến dòng và biến điện áp cho phép đo ghi công suất trung thế.
- Tủ RMU 1 ngăn Schneider RM6-DE-Mt có khả năng chịu đựng hồ quang bên trong và được tích hợp vào dòng sản phẩm RM6 bằng cách kết nối trực tiếp qua các thanh góp liền kề.
- Tủ trung thế Schneider RM6-DE-Mt cho phép lắp đặt các thiết bị đo công suất tác dụng, đo công suất kháng, và tất cả các thiết bị phụ để theo dõi dòng điện, điện áp và công suất tiêu thụ.
Để hỗ trợ sự phát triển của lưới điện, tủ đóng cắt trung thế RM6-DE-Mt có thể mở rộng được với nhiều ngăn thêm vào biến nó thành một hệ thống mở rộng thực thụ. Có thể bổ sung một hoặc nhiều ngăn cho tủ đơn giản bằng cách thêm vào các mô-đun kết nối với nhau bởi thanh cái thông qua các đầu ra hướng trường.
Xem thêm: Catalogue Tủ trung thế Schneider RM6.
Thông số kỹ thuật Tủ đo lường trung thế RM6-DE-Mt
Đặc tính kỹ thuật Môdun mở rộng chức năng DE-Mt
- Chức năng chính: Đo lường trung thế.
- Vị trí lắp đặt: Tủ RMU lắp trong trạm kios hoặc trạm biến áp trong nhà.
- Kích thước tủ trung thế RMU Schneider RM6 1 ngăn DE-Mt:
- Dài (mm): L= 472 + 30 + 30 = 532.
- Khối lượng (kg): 185.
- Phụ tùng và tùy chọn:
- Vận hành từ xa: Motorization including auxiliary contacts fuse-switch combinations (2 NO – 2 NC);
- Các tiếp điểm phụ riêng lẻ: Cho chỉ thị vị trí dao cắt kết hợp cầu chì LBSw 2 NO- 2 NC (tùy chọn này được bao gồm trong việc điều khiển từ xa);
- Công tắc phụ cho cầu chì nổ.
Thông số kỹ thuật Ngăn tủ đo lường tủ trung thế RMU Schneider DE-Mt
- Điện áp định mức (Ur): 24kV.
- Dòng định mức (Ir): 630A.
- Dòng chịu đựng ngắn hạn (Ik): 1s or 3s.
- Khả năng chịu đựng hồ quang: 16 kA 1s.
Quý khách cần tra cứu Catalogue và Bảng giá tủ RMU Schneider 1 ngăn, có thể liên hệ nhanh qua tổng đài:
