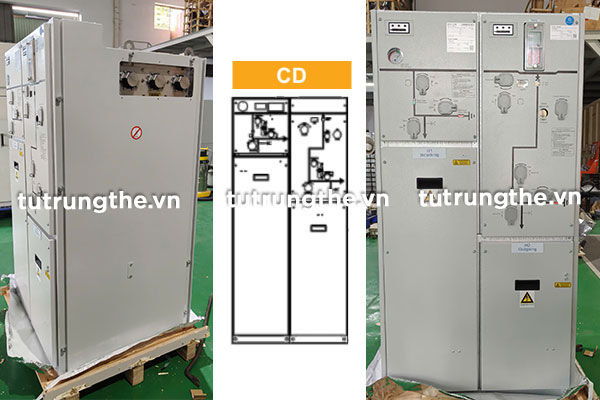

Tủ Đóng Cắt Trung Thế – Tủ RMU 2 Ngăn TaeYoung CD= 24kV
Dòng sản phẩm tủ đóng cắt trung thế – tủ RMU 2 ngăn TaeYoung CD= 24kV là cấu hình tủ trung thế thông dụng với 1 ngăn dao cắt tải 630A (module C) đầu vào và 1 ngăn máy cắt chân không (ngăn D) đầu ra bảo vệ máy biến áp.
Tủ trung thế TaeYoung RMU CD= 24kV 630A (LBS + VCB) được ứng dụng tốt cho các trạm biến áp phân phối, lưới trung thế đô thị, khu công nghiệp,… và các hệ thống yêu cầu độ tin cậy cao.
Xem thêm: Catalogue tủ trung thế RMU TaeYoung Enerswit+ (GIM)
CẤU HÌNH
1. Tủ trung thế RMU 24kV TaeYoung ngăn C – Dao cắt tải 630A
- Bình khí.
- Dao cắt tải 3 vị trí.
- Cơ cấu vận hành bằng tay cho dao cắt tải 3 vị trí.
- Cơ cấu vận hành bằng tay cho dao tiếp địa.
- Đồng hồ áp suất không có tiếp điểm phụ.
- Chỉ thị có điện (hiển thị đầu ra sứ cáp đang mang điện).
- Thanh cái bên trong 630A / 1250A.
- Ngăn cáp có cơ cấu liên động với dao tiếp địa.
- Thanh cái nối đất.
- Ngăn hạ thế (chiều cao 400 mm).
2. Tủ máy cắt trung thế TaeYoung – RMU ngăn D
- Bình khí.
- Máy cắt chân không 630A.
- Cơ cấu vận hành bằng tay cho máy cắt chân không.
- Dao cách ly 3 vị trí.
- Cơ cấu vận hành bằng tay cho dao cách ly 3 vị trí.
- Chỉ thị có điện (hiển thị đầu ra sứ cáp đang mang điện).
- Đồng hồ áp suất không có tiếp điểm phụ.
- Thanh cái bên trong 630A / 1250A.
- Ngăn cáp có cơ cấu liên động với dao tiếp địa.
- Thanh cái nối đất.
- Ngăn hạ thế (chiều cao 400 mm).
THÔNG SỐ KỸ THUẬT
| Thông số | Ngăn C (Load Break Switch) | Ngăn D (Vacuum Circuit Breaker) |
|---|---|---|
| Điện áp định mức | 24 kV | 24 kV |
| Dòng điện định mức | 630 A | 630 A |
| Dòng chịu đựng ngắn mạch (3s) | 20 kA | 20 kA |
| Dòng đóng ngắn mạch (đỉnh) | 50 kA | 50 kA |
| Dòng cắt ngắn mạch | / | 20 kA |
| Tuổi thọ điện | E2 | E2 |
| Khả năng đóng ngắn mạch dao tiếp địa | E2 | E2 |
| Hồ quang nội bộ AFLR | 20 kA/1s | 20 kA/1s |
| Dao cắt tải | 5.000 lần | / |
| Máy cắt chân không | / | 10.000 lần |
| Dao cách ly | / | 5.000 lần |
| Dao tiếp địa | 3.000 lần | 3.000 lần |
| Điện áp chịu đựng tần số công nghiệp (khe hở) | 79 kV | 79 kV |
| Điện áp chịu đựng (pha-pha, pha-đất) | 65 kV | 65 kV |
| Điện áp chịu xung sét (khe hở) | 145 kV | 145 kV |
| Điện áp chịu xung sét (pha-pha, pha-đất) | 125 kV | 125 kV |
| Môi chất cách điện | Khí SF6 | Khí SF6 |
| Tỷ lệ rò khí | ≤ 0.01%/năm | ≤ 0.01%/năm |
| Cấp bảo vệ bình khí | IP68 | IP68 |
| Chiều rộng mỗi ngăn | 360 mm | 360 mm |
| Cấu hình tủ CD | 2 ngăn (C + D) | 2 ngăn (C + D) |
Báo giá tủ trung thế 2 ngăn RMU TaeYoung CD= 24kV
Giá bán tủ RMU TaeYoung CD= 24kV phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ có phụ kiện hay không). Để cập nhật bảng giá tủ trung thế (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
