Tủ RMU 2 Ngăn Siemens 8DJH RT

Tủ Trung Thế Siemens 8DJH RT

Tủ RMU 2 ngăn Siemens 8DJH RT là cấu hình tủ trung thế thông dụng cho các hệ thống phân phối đến 24kV. Tủ trung thế Siemens được thiết kế dạng thanh cái đơn, thiết bị đóng cắt 3 pha, cách điện khí SF6 được bọc kim loại, thiết kế kín chuẩn IP65, vỏ tủ làm từ tôn dày, mạ sơn cách điện chắc chắn.

Xem thêm: Catalogue Tủ Trung Thế Siemens 8DJH

Nhóm sản phẩm tủ RMU Siemens 8DJH sở hữu những đặc tính nổi bật như:

1. Thiết kế nhỏ gọn: Tủ trung thế GIS, tủ đóng ngắt trung thế cách điện khí SF6 kiểu metal-closed, metal thích hợp lắp đặt trong nhà, trong trạm compact ngoài trời, được kiểm nghiệm theo tiêu chuẩn IEC 62 271-200.
2. Độ bền hoàn hảo: Sản phẩm tủ RMU thương hiệu Siemens xuất xứ Đức có tuổi thọ lên đến 40 năm với khả năng hoạt động bền bỉ trong điều kiện thời tiết khắc nghiệt, môi trường ô nhiễm, ẩm ướt, hơi muối, bụi bẩn,…
3. Tính an toàn cao: Tủ RMU Siemens được nhà máy lắp ráp, thử nghiệm theo tiêu chuẩn IEC62271, ISO 9001, ISO 14001, OHSAS 18001, dòng điện định mức lên tới 630A, khả năng chịu dòng ngắn mạch lên tới 25kA.

Hiện nay, các loại tủ trung thế Siemens đang có mức giá cạnh tranh tốt trên thị trường. Để nhận báo giá chiết khấu cao từ đại lý chính hãng, quý khách hàng có thể liên hệ:

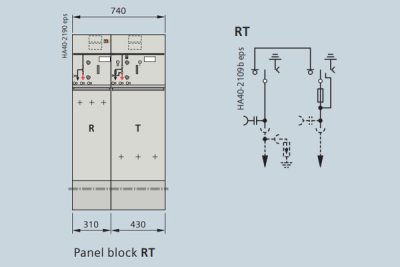

Kích thước tủ trung thế Siemens 8DJH RRT

• Rộng: 740mm.
• Sâu: 775mm.
• Cao: 1040; 1200; 1400; 1700 (mm).

Cấu hình tủ RMU 2 ngăn 8DJH RT hãng Siemens

• 01 ngăn R – Ngăn cầu dao phụ tải.
• 01 ngăn T – Máy cắt đầu ra bảo vệ máy biến áp.

Ngăn R – Cầu dao phụ tải

Công suất đóng cắt cầu dao phụ tải theo tiêu chuẩn IEC / EN 62271-103 (tiêu chuẩn cũ: IEC / EN 60265-1 / VDE 0670-301).

• Cầu dao ba vị trí, Cầu dao đóng cắt và dao tiếp đất.
• Chuyển đổi vị trí: CLOSED – OPEN – EARTHED.
• Vận hành thông qua cơ khí gắn chặt vào phía trước của thiết bị đóng cắt.
• Thiết bị trong buống khí không bị ảnh hưởng bởi môi trường.
• Không cần bảo dưỡng theo tiêu chuẩn IEC / EN 62271-1 / VDE 0671-1.
• Độc lập với thiết bị điều khiển, bảo vệ.
• Độ bền cơ học của hơn 1000 chu kỳ hoạt động.
• Các bộ phận chịu ứng suất cơ học có khả năng chống ăn mòn cao.
• Vận hành bằng tay với sự trợ giúp của tay thao tác hoặc tùy chọn vận hành động cơ.
• Phần mặt trước và bộ phân cơ khí đảm bảo không thể chuyển đổi trược tiếp từ vị trí Đóng chuyển qua Tiếp Đất trực tiếp mà phải tuần tự.
• Có giải pháp Disconnect và Tiếp địa thao tác ở hai vị trí riêng biệt.
• Hoạt động thông qua chuyển động quay, hướng hoạt động theo tiêu chuẩn IEC / EN 60447 / VDE 0196 (FNN recommendation, former VDN / VDEW recommendation).

Ngăn T – Ngăn cầu dao phụ tải liên động chì bảo vệ máy biến áp

Công suất đóng cắt cầu dao kết hợp cầu chì theo tiêu chuẩn IEC / EN 62271-105 / VDE 0671-105.

• Dòng điện định mức: 200A.
• Dòng điện chuyển đổi định mức I transfer: 1300A
• Loại cầu chì: Cầu chì hạt nổ.
  • Lắp đặt cầu chì HV HRC – cầu chì ống trung thế áp dụng cho tủ cầu dao kèm cầu chì ở các trường hợp cấp nguồn cho máy biến áp.
  • Cầu chì HV HRC theo tiêu chuẩn DIN 43625 (kích thước) có hạt nổ; ngoài ra tuân thủ theo tiêu chuẩn IEC / EN 60282-1/ VDE 0670-4.
  • Lựa chọn cầu chì phù hợp với công suất máy biến áp.
  • Đề xuất sử dụng cầu chì ống Siba, Mersen.
• Loại đầu cáp: Các loại đầu cáp Elbow TPlug 24kV.
  • Đầu cáp loại plug in.
  • Ngăn cầu dao và ngăn máy cắt dùng bulong (M16) để kết nối đầu cáp.
  • Ngăn máy biến áp, dùng loại bắt bulong (M16) hoặc loại plug in.

Vỏ tủ ngoài trời tủ RMU 8DJH Siemens

Với một số yêu cầu đặc biệt, tủ 8DJH có thể được cung cấp với vỏ tủ đặt ngoài trời với một số đặc điểm sau:

• Ứng dụng cho lắp đặt tủ ngoài trời.
• Vỏ tủ chứa tủ 8DJH bên trong.
• Vỏ tủ có 03 loại chiều cao (loại 1040mm; 1200mm; 1400mm).
• Vỏ tủ có 04 loại chiều rộng.
• Chịu được phóng hồ quang nội bộ IAC AFL or FLR tới 21kA/1s theo tiêu chuẩn IEC 62271-200.
• Cấp bảo vệ vỏ tủ IP 54.

Báo giá tủ trung thế Siemens 8DJH RT

Giá bán tủ RMU Siemens 8DJH RT phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ có phụ kiện hay không). Để cập nhật bảng giá tủ RMU Siemens 8DJH (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
