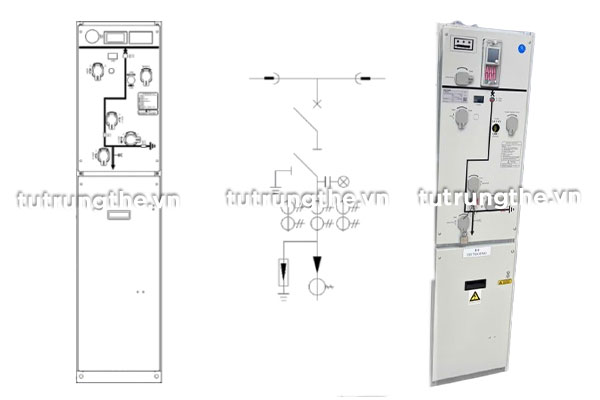

Tủ Máy Cắt Trung Thế TaeYoung – RMU Ngăn D
Dòng sản phẩm tủ máy cắt trung thế TaeYoung – RMU ngăn D dùng để đóng/cắt, bảo vệ phụ tải và có thể kết nối thanh cái với các ngăn tủ điện khác về cả hai phía trái và phải.
Xem thêm: Catalogue tủ trung thế RMU TaeYoung Enerswit+ (GIM)
CẤU HÌNH
Yêu cầu:
- Ngăn tủ máy cắt phải được trang bị Relay có chức năng bảo vệ 50/51, 50/51N. Relay bảo vệ là loại kỹ thuật số được sản xuất theo tiêu chuẩn IEC và có khả năng giao tiếp với RTU theo giao thức Modbus RTU, Modbus TCP hoặc IEC 60870-5-103 (bắt buộc) và IEC 61850 (không bắt buộc).
- Trang bị bộ 3 biến dòng điện nhựa đúc 24kV 600/1A cung cấp giá trị đo lường và trạng thái “mất điện/có điện” cho hệ thống SCADA.
- Mô tơ để đóng cắt tự động máy cắt. Điện áp vận hành mô tơ phải là điện áp một chiều 24VDC.
- Các liên động cơ khí nhằm ngăn cản các thao tác sai.
- Dao cách ly 3 vị trí ON/OFF/EARTH và bộ chỉ thị vị trí đóng/cắt/nối đất.
Tùy chọn:
- Cơ cấu vận hành bằng điện cho máy cắt chân không.
- Chống sét van cho lộ vào.
- Đầu nối cáp chữ T.
- Bộ chỉ thị ngắn mạch và chạm đất.
- Thiết bị bảo vệ tích hợp vi xử lý dòng AP330-R.
- Dự phòng mở rộng thanh cái ngoài và bộ ghép thanh cái.
- Đồng hồ mật độ khí có tiếp điểm cảnh báo (1NO).
- Biến dòng dạng hộp (CT) hoặc biến dòng xuyên tâm (through-core CT).
THÔNG SỐ KỸ THUẬT
Tủ RMU TaeYoung Ngăn D – Vacuum Circuit Breaker (VCB):
- Điện áp định mức: 24kV.
- Dòng điện định mức: 630A.
- Dòng chịu đựng ngắn mạch (4s): 20kA.
- Dòng đóng ngắn mạch (đỉnh): 50kA.
- Tuổi thọ điện: E2.
- Dòng cắt ngắn mạch: 20kA
- Khả năng đóng ngắn mạch dao tiếp địa: E2.
- Hồ quang nội bộ AFLR: 20 kA/1s.
Tuổi thọ cơ khí:
- Máy cắt: 10.000 lần.
- Dao cách ly: 5.000 lần.
- Dao tiếp địa: 3.000 lần.
Cách điện:
- Tần số công nghiệp (khe hở): 79kV.
- Tần số công nghiệp (pha-pha, pha-đất): 65kV.
- Xung sét (khe hở): 145kV.
- Xung sét (không khí): 125kV.
Khác:
- Rò khí: 0.01%/năm.
- Cấp bảo vệ: IP68.
- Chiều rộng tủ: 360 mm.
ĐIỀU KIỆN LẮP ĐẶT
Tủ RMU sử dụng trong nhà ngăn tủ dao cắt tải 24kV 630A.
- Biên độ: không vượt quá 1.000m trên mặt nước biển.
- Nhiệt độ tối đa của môi trường xung quanh: 45 độ C.
- Nhiệt độ trung bình của môi trường xung quanh: 35 độ C.
- Độ ẩm: tối đa 100%.
- Khí hậu: nhiệt đới, nóng ẩm.
- Bức xạ mặt trời: 1.000 W/m2.
- Tốc độ gió tối đa: 160 km/h.
Cấu trúc:
- Môi trường cách điện của ngăn thanh cái và thiết bị đóng cắt: khí SF6.
- Yêu cầu về liên tục cung cấp điện: LSC 2.
Báo giá tủ trung thế RMU TaeYoung ngăn D
Giá bán tủ RMU TaeYoung D phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ có phụ kiện hay không). Để cập nhật bảng giá Tủ trung thế TaeYoung (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
