Tổng quan về tủ RMU 1 ngăn Schneider RM6-DE-Q
Có nhiều lựa chọn các ngăn cho tủ RM6 Schneider đáp ứng đầy đủ các chức năng: kết nối, đo lường, tích hợp thiết bị đóng cắt cố định với chức năng bảo vệ máy biến áp.
- Tủ RMU 1 ngăn Schneider RM6-DE-Q ngăn chứa dao cắt kết hợp cầu chì, thiết kế 1 đầu vào và 1 đầu ra để đấu nối cáp vào ra trong 1 tủ.
- Tủ trung thế Schneider RM6 được thiết kế theo tiêu chuẩn IEC 60694, IEC 62271-200, IEC 60265-1, IEC 62271-105, IEC 62271-102, IEC 60255.
Để hỗ trợ sự phát triển của lưới điện, tủ đóng cắt trung thế RM6-DE-Q có thể mở rộng được với nhiều ngăn thêm vào biến nó thành một hệ thống mở rộng thực thụ. Có thể bổ sung một hoặc nhiều ngăn cho tủ đơn giản bằng cách thêm vào các mô-đun kết nối với nhau bởi thanh cái thông qua các đầu ra hướng trường.
Xem thêm: Catalogue Tủ trung thế Schneider RM6.

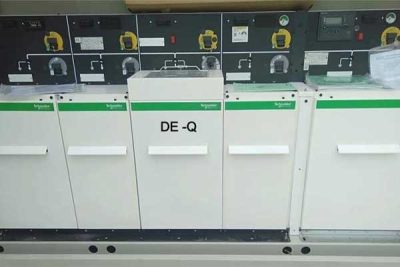

Thông số kỹ thuật Ngăn dao cắt kết hợp cầu chì RM6-DE-Q
Đặc tính kỹ thuật Môdun mở rộng chức năng DE-Q
- Vị trí lắp đặt: Tủ RMU lắp trong trạm kios hoặc trạm biến áp trong nhà.

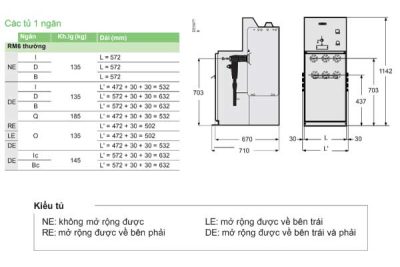

- Kích thước tủ trung thế RMU Schneider RM6 1 ngăn DE-Q:
- Dài (mm): L= 472 + 30 + 30 = 532.
- Khối lượng (kg): 185.
- Phụ tùng và tùy chọn:
- Vận hành từ xa: Motorization including auxiliary contacts fuse-switch combinations (2 NO – 2 NC);
- Các tiếp điểm phụ riêng lẻ: Cho chỉ thị vị trí dao cắt kết hợp cầu chì LBSw 2 NO- 2 NC (tùy chọn này được bao gồm trong việc điều khiển từ xa);
- Công tắc phụ cho cầu chì nổ.
NGĂN Q: Dao cắt tải 200A và cầu chì bảo vệ máy biến áp
| Điện áp định mức | Ur | kV | 24 | ||||
| Tần số định mức | Fr | Hz | 50 hoặc 60 | ||||
| Mức cách điện | |||||||
|
Tần số công nghiệp 50Hz/1phút
|
Pha-pha, Pha-đất |
Ud | kV rms | 50 | |||
| Qua khoảng cách ly | Ud | kV rms | 60 | ||||
|
Chịu xung sét
|
Pha-pha, Pha-đất |
Up | kV đỉnh | 125 | |||
| Qua khoảng cách ly | Up | kV đỉnh | 145 | ||||
| Dòng định mức | Ir | A | 200 | 200 | 200 | 200 | |
| Dòng định mức thanh cái | Ir | A | 400 | 400 | 630 | 630 | |
|
Dòng chịu ngắn hạn
|
It | kA rms | 12.5 | 16 | 16 | 20 | |
| tk | s | 1 | 1 | 1 | 1 hoặc 3 | ||
| Khả năng cắt dòng không tải MBA | I3 | A | 16 | 16 | 16 | 16 | |
| Khả năng cắt ngắn mạch | Isc | kA | 12.5 | 16 | 16 | 20 | |
| Khả năng đóng vào ngắn mạch | Ima | kA đỉnh | 31.25 | 40 | 40 | 50 | |
| Sứ xuyên | Kiểu | A | A | A | A | A | |
| Độ bền cơ Dao cắt tải-cách ly | M1 | Số lần mở dao | 1000 | ||||
| Dao nối đất | M0 | Số lần mở dao | 1000 | ||||
|
Độ bền điện
|
Dao cắt tải-cách ly | E2 | Số lần CO ở dòng định mức | 100 | |||
| Số lần thao tác đóng vào ngắn mạch | 5 | 2 | |||||
| Dao nối đất | E2 | Số lần CO ở dòng định mức | 100 | ||||
| Số lần thao tác đóng vào ngắn mạch | 5 | 2 | |||||
