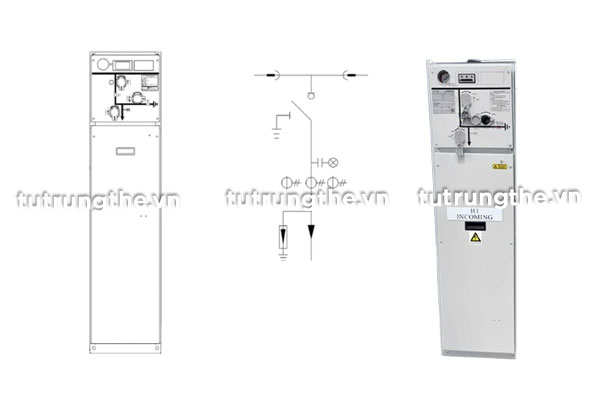

Tủ Trung Thế RMU 24kV TaeYoung Ngăn C – Dao Cắt Tải 630A
Dòng sản phẩm tủ trung thế RMU 24kV TaeYoung ngăn C – Dao cắt tải 630A sử dụng để đóng/cắt phụ tải và có thể kết nối thanh cái với các ngăn tủ điện khác về cả hai phía trái và phải.
Xem thêm: Catalogue tủ trung thế RMU TaeYoung Enerswit+ (GIM)
Hiện nay, các loại tủ trung thế TaeYoung đang có mức giá cạnh tranh tốt trên thị trường. Để nhận báo giá chiết khấu cao từ đại lý chính hãng, quý khách hàng có thể liên hệ:
CẤU HÌNH
Tiêu chuẩn:
- Các dao cắt tải của ngăn tủ sử dụng loại đóng cắt 3 vị trí ON/OFF/EARTH.
- Tất cả các sứ cách điện đều là loại nhựa đúc.
- Thanh cái: đơn.
- Khả năng lắp đặt mô tơ để đóng cắt dao cắt tải. Điện áp vận hành mô tơ phải là điện áp một chiều 24VDC (áp dụng cho tủ RMU có chức năng SCADA).
- Các liên động cơ khí nhằm ngăn cản các thao tác sai.
Tùy chọn (cấp riêng theo yêu cầu):
- Cơ cấu vận hành bằng điện cho dao cắt tải 3 vị trí.
- Chống sét van cho lộ vào.
- Đầu nối cáp chữ T.
- Bộ chỉ thị ngắn mạch và chạm đất.
- Dự phòng mở rộng thanh cái ngoài và bộ ghép thanh cái.
- Đồng hồ mật độ khí có tiếp điểm cảnh báo (1NO).
- Biến dòng dạng hộp (CT) hoặc biến dòng xuyên tâm (through-core CT).
THÔNG SỐ KỸ THUẬT
Tủ RMU TaeYoung Ngăn C – Load Break Switch (LBS):
- Điện áp định mức: 24kV.
- Dòng điện định mức: 630A.
- Dòng chịu đựng ngắn mạch (4s): 20kA.
- Dòng đóng ngắn mạch (đỉnh): 50kA.
- Tuổi thọ điện: E2.
Dòng cắt ngắn mạch:
- Khả năng đóng ngắn mạch dao tiếp địa: E2.
- Hồ quang nội bộ AFLR: 20 kA/1s.
Tuổi thọ cơ khí:
- Dao cắt tải: 5.000 lần.
- Dao tiếp địa: 3.000 lần
Cách điện:
- Tần số công nghiệp (khe hở): 79kV.
- Tần số công nghiệp (pha-pha, pha-đất): 65kV.
- Xung sét (khe hở): 145kV.
- Xung sét (không khí): 125kV.
Khác:
- Rò khí: 0.01%/năm.
- Cấp bảo vệ: IP68.
- Chiều rộng tủ: 360 mm.
ĐIỀU KIỆN LẮP ĐẶT
Tủ RMU sử dụng trong nhà ngăn tủ dao cắt tải 24kV 630A.
- Biên độ: không vượt quá 1.000m trên mặt nước biển.
- Nhiệt độ tối đa của môi trường xung quanh: 45 độ C.
- Nhiệt độ trung bình của môi trường xung quanh: 35 độ C.
- Độ ẩm: tối đa 100%.
- Khí hậu: nhiệt đới, nóng ẩm.
- Bức xạ mặt trời: 1.000 W/m2.
- Tốc độ gió tối đa: 160 km/h.
Cấu trúc:
- Môi trường cách điện của ngăn thanh cái và thiết bị đóng cắt: khí SF6.
- Yêu cầu về liên tục cung cấp điện: LSC 2.
Báo giá tủ trung thế RMU TaeYoung ngăn C
Giá bán tủ RMU TaeYoung C phụ thuộc vào biến động thị trường và lựa chọn của khách hàng (tủ có phụ kiện hay không). Để cập nhật bảng giá Tủ trung thế TaeYoung (giá đại lý chiết khấu hấp dẫn), quý khách có thể liên hệ thông tin dưới đây:
