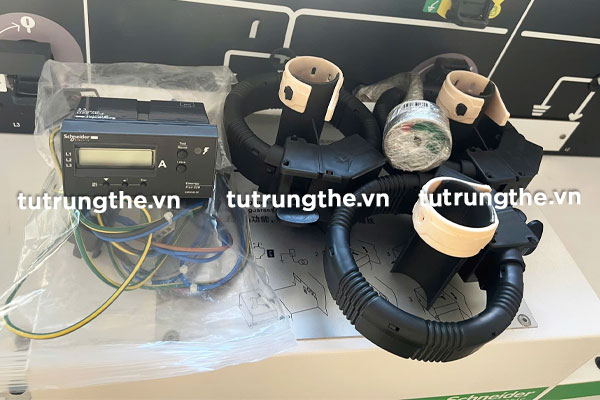

Thiết Bị Cảnh Báo Sự Cố Đầu Cáp Flair 2xD Schneider

Thiết Bị Cảnh Báo Sự Cố Đầu Cáp Flair 2xD Schneider

Thiết bị cảnh báo sự cố đầu cáp Flair 2xD Schneider được sử dụng lắp đặt cho các dòng tủ trung thế RM6, SM6, Flusarc, Premset, FBX.

• Nhỏ gọn: Bộ chỉ thị sự cố đầu cáp ngầm thiết kế dạng DIN, kích thước nhỏ, trọng lượng nhẹ, tương thích với các loại tủ trung thế RMU thông dụng.
• Chính xác: Với công nghệ tiên tiến phát hiện lỗi chạm đất và phát hiện quá dòng, trên tất cả các hệ thống nối đất trung tính (nối đất trực tiếp hoặc điện trở, trung tính bù hoặc cách ly).
• Tin cậy: Thiết bị cảnh báo sự cố đầu cáp ngầm lắp cho tủ RMU có khả năng tự cấp nguồn, đảm bảo hoạt động thường xuyên của hệ thống phát hiện và chỉ báo dòng điện sự cố.

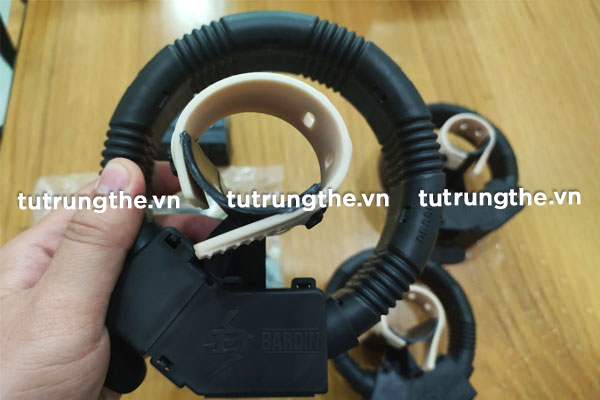

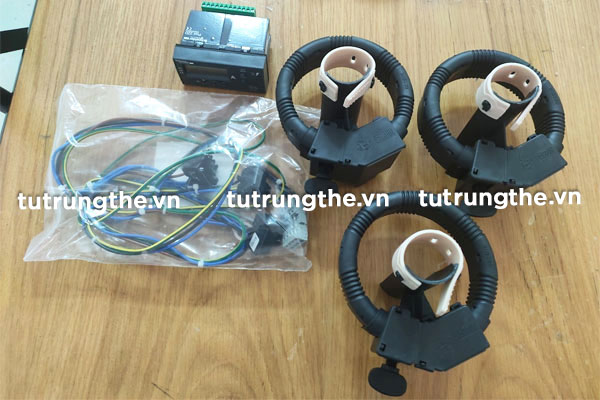

Các dòng thiết bị cảnh báo sự cố đầu cáp Flair 2xD Schneider

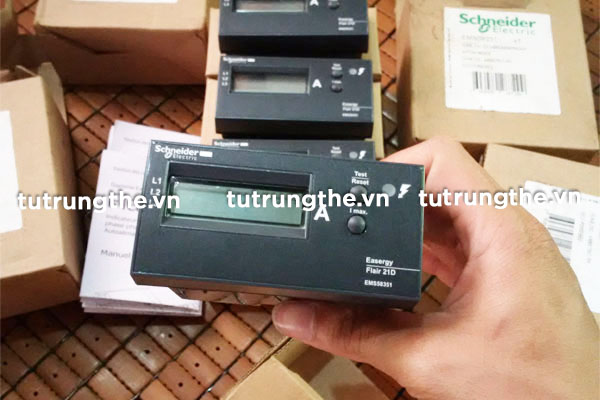

Bộ cảnh báo sự cố đầu cáp Schneider 21D:

Thiết bị báo sự cố cài đặt đơn giản, không cần bảo trì, không cần điều chỉnh.

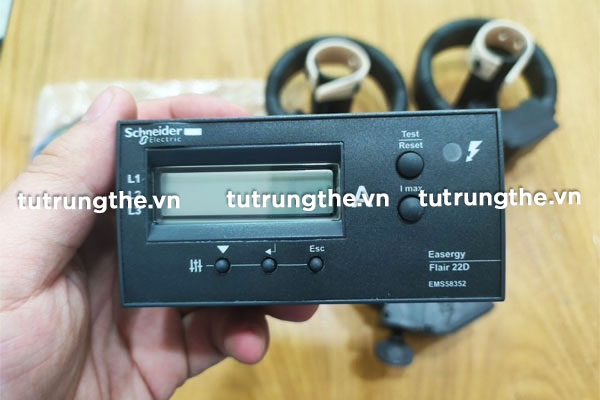

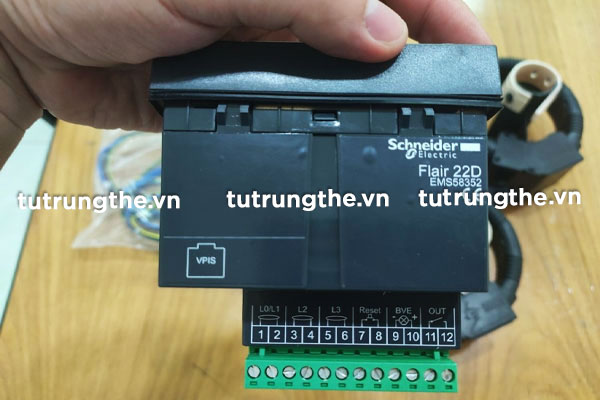

Bộ cảnh báo sự cố đầu cáp Schneider 22D:

Thiết bị phát hiện lỗi chạm đất, phát hiện khi có dòng tải thấp (< 3A) với khả năng điều chỉnh thủ công mở rộng.

Bộ cảnh báo sự cố đầu cáp Schneider 23D:

Cảnh báo sự cố cấp điện bằng nguồn phụ, thích hợp với các thiết lập yêu cầu CT cân bằng lõi chuỗi 0 (ví dụ: CT gắn trên cáp 3 cực).

Bộ cảnh báo sự cố đầu cáp Schneider 23DM:

Kết hợp bộ cảnh báo sự cố và rơle hiện diện điện áp cùng với giao tiếp Modbus, chuyên dùng cho hệ thống nguồn tự động chuyển, có thể được kết nối với VPIS-VO để thu được hình ảnh của điện áp trung thế.

THAM KHẢO THÊM: Catalogue Bộ cảnh báo sự cố đầu cáp Schneider Flair 2xD.

Chức năng của thiết bị cảnh báo sự cố đầu cáp Flair 2xD Schneider

Các chức năng hiển thị lỗi dòng ngắn mạch và tiếp đất.

Khi đường dây xuất hiện ngắn mạch hoặc lỗi tiếp đất, thiết bị phát ra tín hiệu đèn báo hiển thị giúp người bảo dưỡng dễ dàng phát hiện lỗi, nhanh chóng sửa chữa đầu cáp hoặc thiết bị để tiết kiệm thời gian và mang lại hiệu quả cao nhất.

1. Hiển thị cài đặt và pha bị lỗi

• Chỉ báo lỗi qua đèn LED màu đỏ ở mặt trước.
• Chỉ báo lỗi pha (lỗi chạm đất) trên màn hình LCD.
• Tùy chọn chỉ báo từ xa cho đèn nhấp nháy bên ngoài (Trong một số trường hợp, đèn bên ngoài có thể được lắp pin lithium).
• Kích hoạt một liên hệ để truyền lại tới hệ thống Scada.

2. Đặt lại các chỉ báo lỗi

• Tự động đặt lại khi phục hồi dòng tải hoặc khi trả lại điện áp nếu có tùy chọn VPIS-VO (độ trễ thời gian có thể định cấu hình trên Flair 22D, Flair 23D và Flair 23DM).
• Đặt lại bằng tay thông qua nút bảng mặt trước.
• Đặt lại thông qua đầu vào.
• Đặt lại bên ngoài.
• Đặt lại thông qua giao tiếp (Flair 23DM).
• Đặt lại qua thời gian trễ, khi hết thời gian trễ, đèn báo tắt, tiếp điểm Scada ngừng hoạt động và thiết bị trở về chế độ hiển thị đo.

3. Rơle hiện diện / vắng mặt điện áp

Bộ báo sự cố đầu cáp Schneider Flair 23DM kết hợp chức năng chuyển tiếp hiện diện/không có điện áp, các đặc tính của chức năng này được mô tả trong bảng dữ liệu kỹ thuật của sản phẩm VD23.

THAM KHẢO THÊM: Hướng dẫn sử dụng bộ cảnh báo sự cố đầu cáp FLAIR 22D SCHNEIDER.

Các chức năng kiểm tra lỗi dòng ngắn mạch và tiếp đất

Bộ báo sự cố dòng ngắn mạch và tiếp đất theo thời gian thực. Ngoài ra, thiết bị có thể kiểm tra dòng trong các trường hợp như quá tải, dòng phân phối trên cáp điện, dòng trên máy biến áp và những nơi tương tự.

1. Phát hiện quá dòng

Chế độ tự động để hiệu chỉnh tự động các ngưỡng phát hiện mà không cần điều chỉnh. Chế độ thủ công có thể thực hiện ghi đè đặc biệt có thể được cài đặt.

• Flair 21D: 4 ngưỡng phát hiện từ 200 A đến 800 A, với mức tăng 200 A, có thể lựa chọn thông qua microswitch.
• Flair 22D, Flair 23D và Flair 23DM: 15 ngưỡng phát hiện từ 100 A đến 800 A, với mức tăng 50 A (có thể cấu hình thông qua bàn phím mặt trước).

Thời gian nhận lỗi:

• Flair 21D: 60 ms.
• Flair 22D, Flair 23D và Flair 23DM (có thể cấu hình thông qua bàn phím bảng mặt trước): Từ 40 đến 100 ms với khoảng tăng 20 ms; Từ 100 đến 300 ms với khoảng tăng 50 ms.

2. Phát hiện lỗi tiếp đất

Độ nhạy chạm đất lên tới 5A. Nguyên tắc: máy dò kiểm tra sự thay đổi dòng điện trên 3 pha (di/dt). Áp dụng thời gian trễ 70 s để xác nhận lỗi bằng thiết bị bảo vệ phía nguồn.

• Chế độ tự động để hiệu chuẩn tự động các ngưỡng phát hiện mà không cần điều chỉnh.
• Chế độ thủ công có thể thực hiện ghi đè đặc biệt.
• Chức năng khởi động: Để ngăn chặn việc phát hiện không mong muốn trong trường hợp bật tải. Kết hợp thời gian trễ 3 giây để lọc lỗi khi bật nguồn mạng. Có thể định cấu hình ở 70 giây hoặc bị tắt trên Flair 22D, 23D thông qua bàn phím bảng mặt trước.
